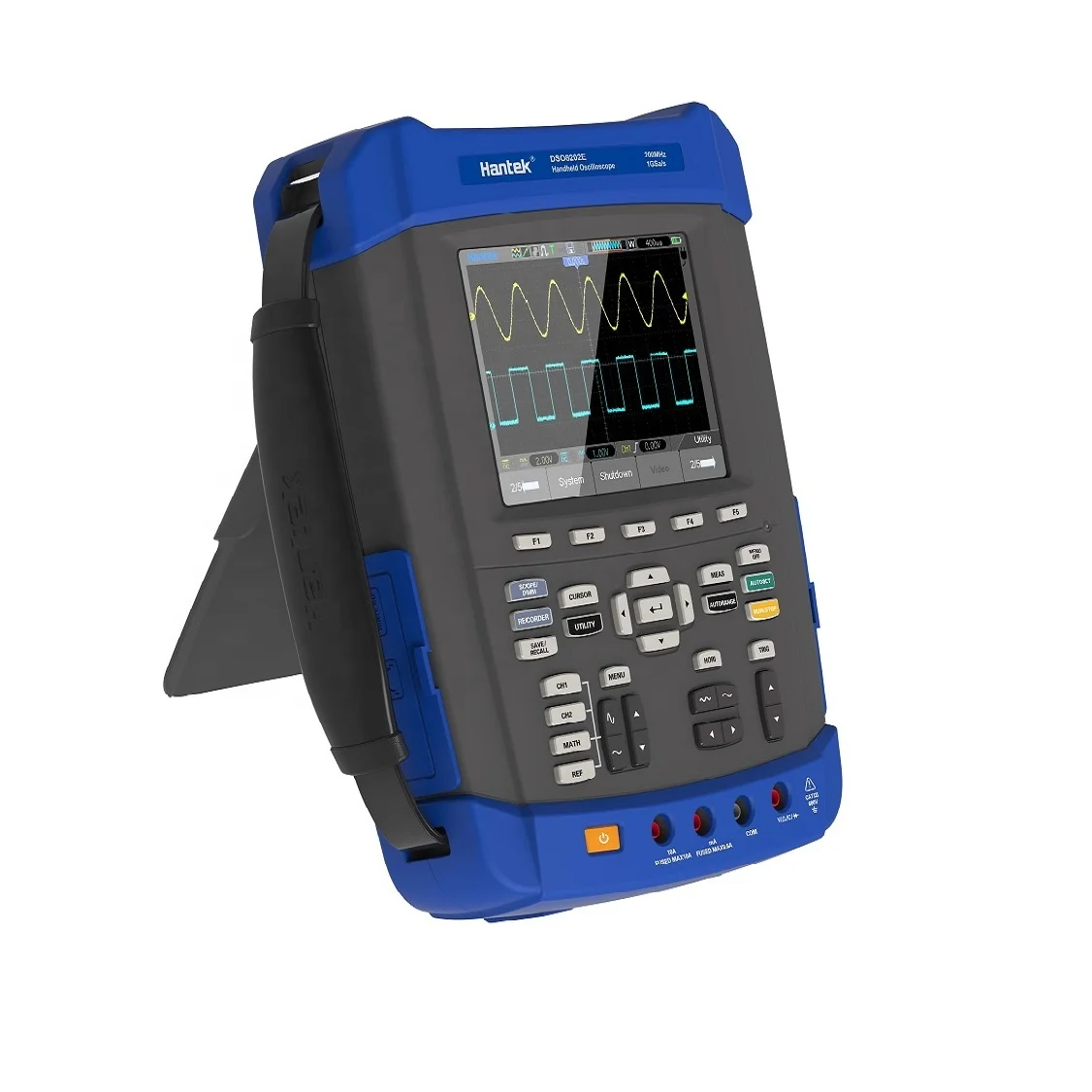

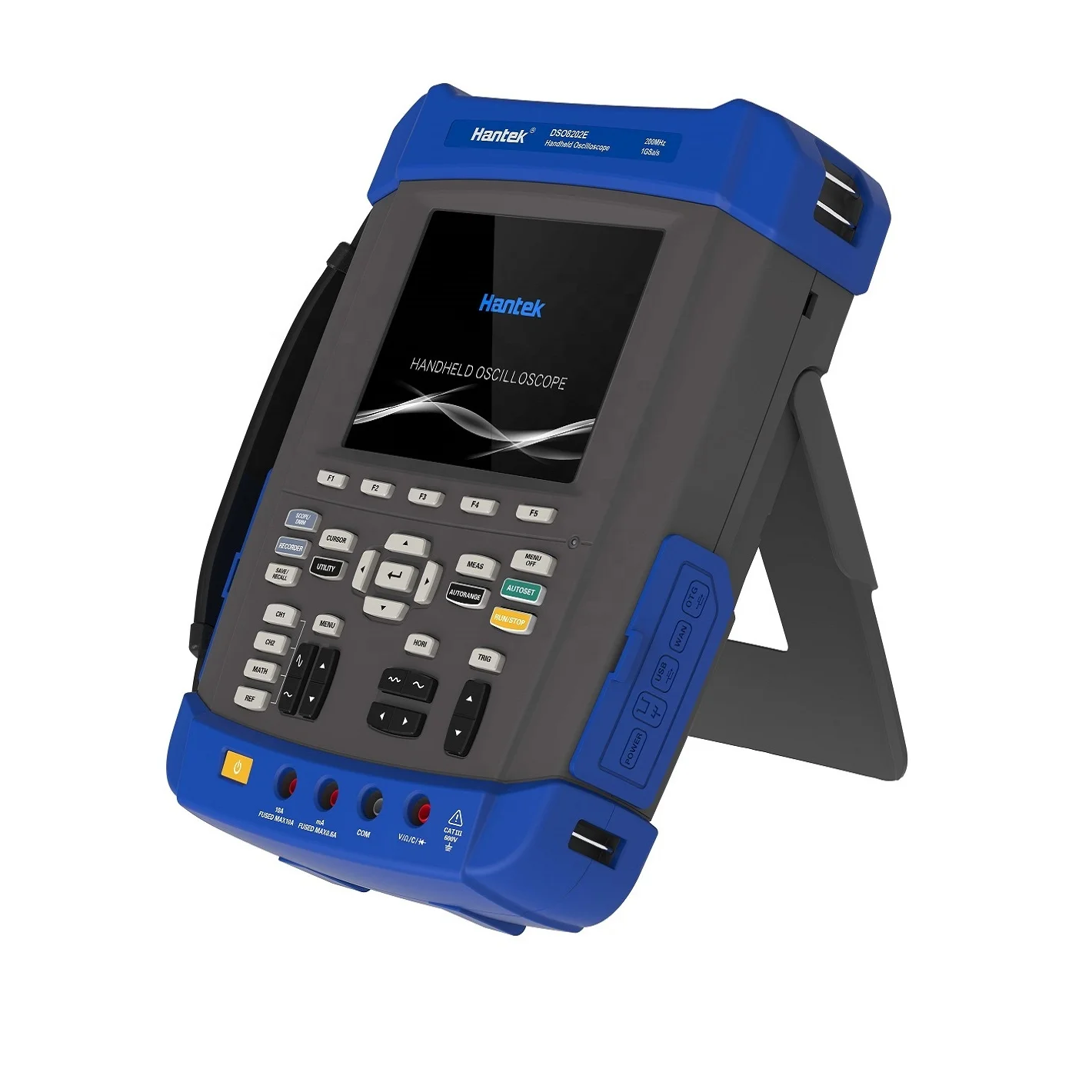

Шесть в одном: осциллограф/диктофон/DMM/анализатор спектра/счетчик частоты/генератор произвольной формы. IP-51 для защиты от пыли, капель и дрожания, чтобы выдерживать суровые погодные условия. Большой предохранитель соответствует европейскому стандарту безопасности. Индикатор заряда батареи с легко меняющимися точками подключения. Выбираемый 18650 Аккумулятор для соответствия 18650 батареи самостоятельно. Противоугонное отверстие для замка, фиксированное отверстие для штатива, подвесная веревка, вспышка, которая может использоваться в темноте. Сменные безопасные соединения BNC и дополнительный набор соединений. 1gsa/s частота образцов, 2 м глубина памяти, 6000 отсчетов DMM. Большой 5,6 дюймов TFT цветной ЖК-дисплей; Высокое разрешение (640*480)
Шесть в одном: осциллограф/диктофон/DMM/анализатор спектра/счетчик частоты/генератор произвольной формы.
IP-51 для защиты от пыли, капель и дрожания, чтобы выдерживать суровые погодные условия.
Большой предохранитель соответствует европейскому стандарту безопасности.
Индикатор заряда батареи с легко меняющимися точками подключения. Выбираемый 18650 Аккумулятор для соответствия 18650 батареи самостоятельно.
Противоугонное отверстие для замка, фиксированное отверстие для штатива, подвесная веревка, вспышка, которая может использоваться в темноте.
Сменные безопасные соединения BNC и дополнительный набор соединений.
Высокая пропускная способность 70 МГц-200 МГц осциллограф, частота образцов 1GSa/s, глубина памяти 2 м.
25Mz генератора сигналов произвольной формы. Генератор сигналов, 200 Меса/с DDS, 12 бит вертикального разрешения, легко для имитации преобразователя
Спектральный анализ FFT; Математика формы волны: добавление, вычитание, размножение и разделение; Режим X-Y; Более 20 автоматических измерений; Функция проверки пропуска/сбоя, применяется для инженерного применения.
Обильная функция триггера, двойная выборка времени, легко наблюдать две формы сигнала в разной частоте.
Запись и воспроизведение более 1000 сигналов.
Большой 5,6 дюймов TFT цветной ЖК-дисплей; Высокое разрешение (640*480)
USB хост/устройство 2,0 полноскоростной интерфейс; Поддержка съемного диска; Wi-Fi/LAN вариант, легко управлять с помощью ПК или на большое расстояние.
Данные формы сигнала могут выводиться в WORD,EXCEL, BMP, JPG по времени и напряжению.
Модель
DSO8072E
DSO8102E
DSO8152E
DSO8202E
Приобретение
Образец режимов
Дискретизации в реальном времени
Приобретение режимов
Обычный
Обычные данные только в том случае,
Пиковое Обнаружение
Высокочастотный и randon glith захват
Средний
Wavefom средняя, выбор 4,8,16,32, 64128
Входы
Входы муфта
AC, DC, GND
Входы Impendance
1MΩ ± 2%20pF ± 3pF
Затухания зонда
1X, 10X
Поддерживается зонд коэффициент затухания
1X, 10X, 100X, 1000X
Максимальное входное напряжение
CAT I и CAT II: 300VRMS (10 ×), категория установки; CAT:150VRMS (1 ×)
Горизонтальные системы
Образец диапазон скорости цифрового потока
1GS/s
Сигналов интерполяции
(Sin x)/x
Длина записи
2 м
SEC/DIV диапазон
4ns/div ~ 2000s/div, в a2, 4, 8 последовательности
2ns/div ~ 2000s/div, в a2, 4, 8 последовательности
Частота дискретизации и Точность задержки времени
± 50ppm над любым≥1 г-жа промежуток времени
Скорость сканирования диапазон
4ns/div до 8ns/div; (-8div x s/div) до 40 мс; 20ns/div до 80 μs/div;(-8div × S/div) до 40 мс; 200 мкс/див до 40 с/див;(-8 див × с/див) до 400 с;
2ns/div to10ns/div;(-4div ×s/div) до 20 мс;
Точность измерения времени Дельта (Полная пропускная способность)
Одиночный снимок, нормальный режим: ± (1 интервал образца + 100ppm × Чтение + 0.6ns); > 16 средних значений: ± (1 интервал образца + 100ppm × Чтение + 0.4ns); Интервал образца = s/div ÷ 200
Вертикальной системы
Разрешение по вертикали
8-бит, все каналы в выборку одновременно
Вольт диапазон
2 мВ/деление до 100V/div при вводе с байонетным коаксиальным разъемом
Пропускная способность
70 МГц
100 МГц
150 МГц
200 МГц
Время подъема на BNC (Типичный)
5ns
3.5ns
2.3ns
1.8ns
Аналоговая полоса пропускания в Нормальной и средняя Режимы на BNC или с зондом, Переменному току
± 400 В (100 в/div-20V/див); ± С алюминиевой крышкой, 50В (10V/div-5V/div); ± 40V(2V/div-500mV/div); ± 2 в (200 мВ/div-50mV/див); ± 400мв (20мв/div-2mV/див);
Математика
+, -, *, /, FFT
БПФ
Откидные окна:Hanning, Flatop, Rectamgular, Bartlett, Blackman; 1024 точка образца
Предел пропускной способности
20 МГц
Низкочастотная характеристика (-3 дБ)
≤ 10 Гц на BNC
DC усиления точность
± 3% для нормального или среднего режима приобретения, от 100 в/див до 10 мВ/див. ± 4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/див.
Точность измерения постоянного тока, Средний режим приобретения
Тип измерения: среднее≥16 сигналов с вертикальным положением при нуле Точность: ± (3% × Чтение + 0.1div + 1МВ) при выборе 10 мВ/div или больше. Тип измерения: среднее≥16 сигналов с вертикальным положением не на нуле Точность: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0.2div].
Вольт повторяемости результатов измерений, Средний режим приобретения
Дельта вольт между любыми двумя средними ≥ 16 волнами, приобретенными при одинаковой настройке и условиях окружающей среды
Триггерной системой
Тип триггера
Края, видео, пульс, наклон, со временем, альтернатива
Источник запуска
CH1, CH2, линия переменного тока
Режимы ожидания
Авто, нормальный, одиночный
Тип Муфты
DC, AC, HF Reject, LF Reject, Noise Reject
Чувствительность триггера (Тип триггера кромки)
DC(CH1,CH2): 1div от DC до 10MHz; 1.5div от 10MHz до 100MHz; 2div от 100MHz до Full; AC: смягчает сигналы ниже 10 Гц; Отклонение ВЧ: ослабляет сигналы выше 80 кГц; LF отклонение: так же, как и лимиты постоянного тока для частот выше 150 кГц; Ослабляет сигналы ниже 150 кГц.
