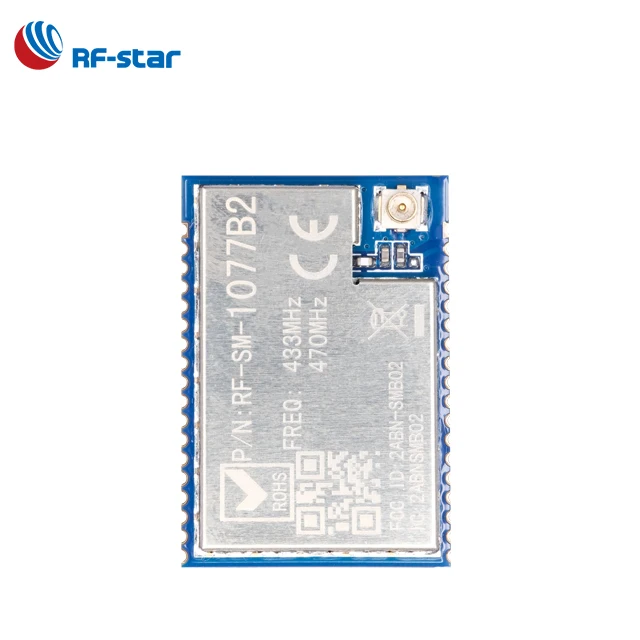

RF-SM-1077B2 Sub-1 ГГц модуль основан на TI CC1310, который сочетает в себе, гибкий, очень низким энергопотреблением Радиотрансивер с мощным 48 МГц ARM®Cortex®-Микроконтроллер M3 поддерживает несколько физических слоев и RF стандартов и выделенный Радиоконтроллер Cortex®-M0 обрабатывает команды протокола RF, которые хранятся в ROM или RAM. RF-SM-1077B2 интегрирует Кристалл 24,0 МГц, балун, фильтр пропуска диапазона, соответствие антенны и соответствие антенны IPEX, которые делают модуль низкой стоимостью, низкое энергопотребление и длительная Беспроводная связь в пределах 1 ГГц.
По умолчанию RF-SM-1077B2 прошивка с прозрачной передачей с помощью команд AT. По умолчанию значения заключаются в следующем: скорость передачи данных 115200, 8 бит данных, не четность бит, 1 стоп-бит, 433 МГц Рабочая частота, 15 дБм Мощность передатчика. В тех случаях, когда модуль начинает работать, последовательный порт будет печатными буквами “приложение позволяет вам отслеживать ваш Р \ n» и начните прозрачного режима передачи данных по умолчанию последовательный порт будет передавать все данные, кроме «+ + +», пожалуйста, подробно обратитесь к команде AT.
Параметры RF-SM-1077B2
Чипсет
CC1310F128RGZ
Электропитание напряжения
1,8 V ~ 3,8 V мы рекомендуем 3,3 V
Частота
433 МГц, 470 МГц
Максимальная мощность передачи
+ 15,0 дБм
Чувствительность приема
-124,0 дБм (при длительном режиме)
-110,0 дБм (@ 50 КПБ)
GPIO
30
С украшением в виде кристаллов
24 МГц, 32,768 кГц
Оперативная память
20 КБ
Флэш-память
128 Кб
Пакет
Смт упаковка
Частота ошибок
± 20 кГц
Измерение

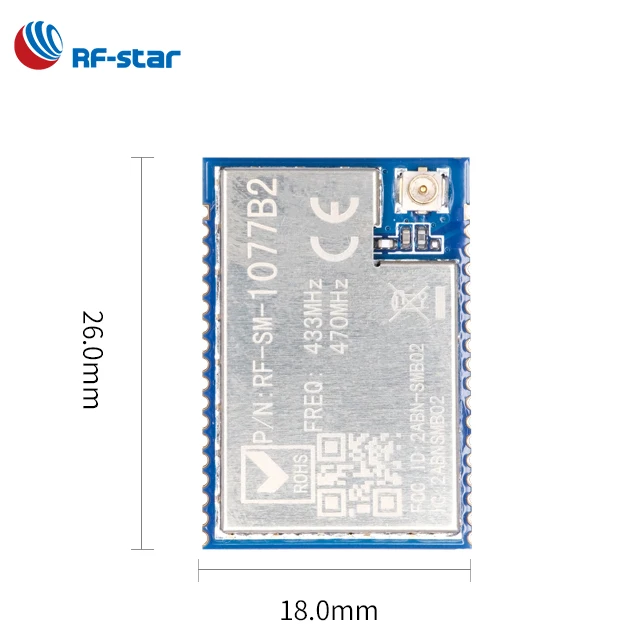

26,0 мм x 18,0 мм x (2,3 ± 0,1) мм
Тип антенны
IPEX интерфейсом
Рабочая температура
-40℃~+ 85℃
Температура хранения
-40℃~+ 125℃

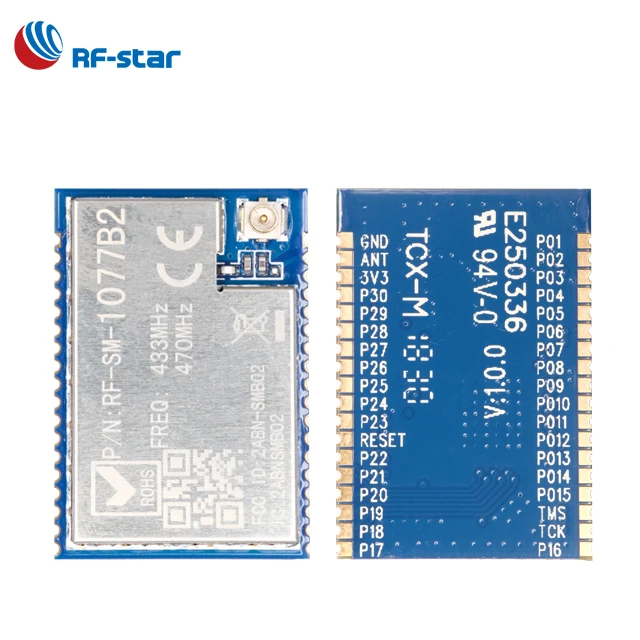

Pin-код
Название
Чип Pin-код
Контактный тип
Описание продукта:
-1 шт.
P01
DIO_1
Цифрового ввода/вывода
GPIO, контроллер датчика
2
P02
DIO_2
Цифрового ввода/вывода
RX (GPIO, контроллер датчика)
3
P03
DIO_3
Цифрового ввода/вывода
TX (GPIO, контроллер датчика)
4
P04
DIO_4
Цифрового ввода/вывода
GPIO, контроллер датчика
5
P05
DIO_5
Цифрового ввода/вывода
GPIO, контроллер датчика
6
P06
DIO_6
Цифрового ввода/вывода
GPIO, контроллер датчика
7
P07
DIO_7
Цифрового ввода/вывода
GPIO, контроллер датчика
8
P08
DIO_8
Цифрового ввода/вывода
GPIO
9
P09
DIO_9
Цифрового ввода/вывода
GPIO
10
P10
DIO_10
Цифрового ввода/вывода
GPIO
11
P11
DIO_11
Цифрового ввода/вывода
GPIO
12
P12
DIO_12
Цифрового ввода/вывода
GPIO
13
P13
DIO_13
Цифрового ввода/вывода
GPIO
14
P14
DIO_14
Цифрового ввода/вывода
GPIO
15
P15
DIO_15
Цифрового ввода/вывода
GPIO
16
TMS
JTAG_TMSC
-
Джтаг TMS
17
TCK
JTAG_TCKC
-
Джтаг TCK
18
P16
DIO_16
Цифрового ввода/вывода
Джтаг TDO
19
P17
DIO_17
Цифрового ввода/вывода
Джтаг TDI
20
P18
DIO_18
Цифрового ввода/вывода
GPIO
21
P19
DIO_19
Цифрового ввода/вывода
GPIO
22
P20
DIO_20
Цифрового ввода/вывода
GPIO
23
P21
DIO_21
Цифрового ввода/вывода
GPIO
24
P22
DIO_22
Цифрового ввода/вывода
GPIO
25
Сброс
RESET_N
-
Сброс, активный низкий. Без внутреннего шва в подтягивающий.
