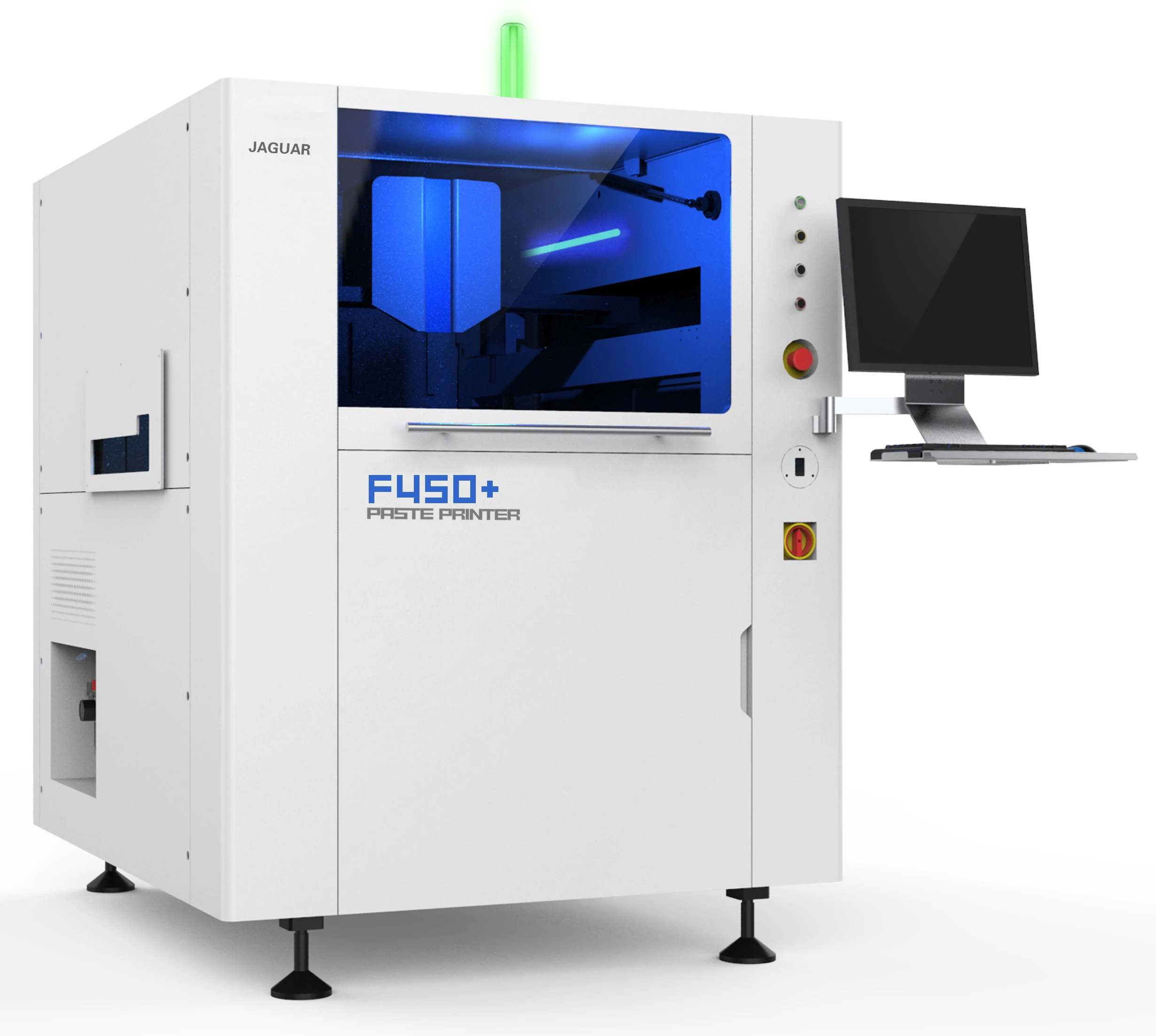

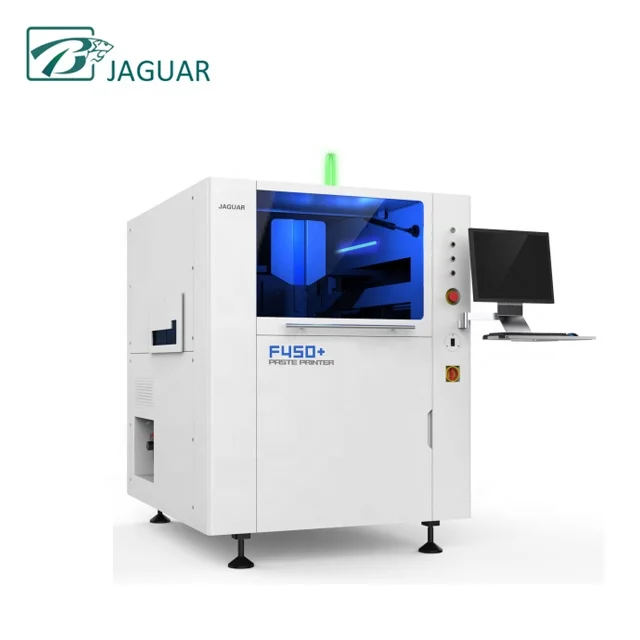

Паяльная паста экран принтер SMT машина Jagura F450 для производственной линии

Паяльная паста экран принтер SMT машина Jagura F450 для производственной линии

Категория: Другие принтеры >>>
Поставщик: Shenzhen,JAGUAR,Automation,Equipment,Co.,Ltd.

Цена:39 295,87 €*

Количество:

Описание и отзывы

Трекер стоимости

Месяц	Минимальная цена	Макс. стоимость
Aug-19-2025	49905.26 $*	50903.24 $*
Jul-19-2025	40474.70 $*	41283.55 $*
Jun-19-2025	49119.43 $*	50101.60 $*
May-19-2025	48726.0 $*	49701.26 $*
Apr-19-2025	38902.16 $*	39680.55 $*
Mar-19-2025	47940.40 $*	48899.82 $*
Feb-19-2025	47547.12 $*	48498.83 $*
Jan-19-2025	47154.26 $*	48097.29 $*

Характеристики

F450ВысокаяТочность PRintIng робот Спецификация Лист

Общие сведения:

1.Функции продукта:

F400ВысокийТочность С принтом роботаПредназначен для высокоточной трафаретной печати или трафаретной печати в SMT промышленности.

2.Характеристики продукта:

I.ПоддержкаСпектрамиОРазмеры печатной платы от 50 мм x 50 мм до 450 мм x 340 мм и толщина печатной платы от 0.8От мм до 6 мм.

Ii.Высокая точность печати

1.Высокая точность позиционирования, повторная точность позиционирования ± 0,008Мм; Точность печати ± 0,015 мм.

2.Поддержка клей печать

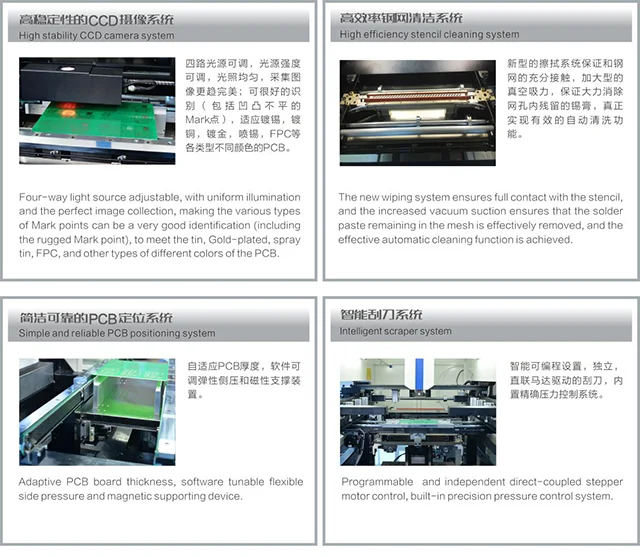

Iii.Автоматический контроль повышает эффективность производства, контроль качества и экономию затрат:

1.Автоматическая трафарет позиционирования

2.Автоматический PCB калибровки

3.ПрограммируемыйРакель давления

4.Автоматическая машина для печати

5.Автоматическая трафаретная Очистка (сухой, влажный и вакуумный)

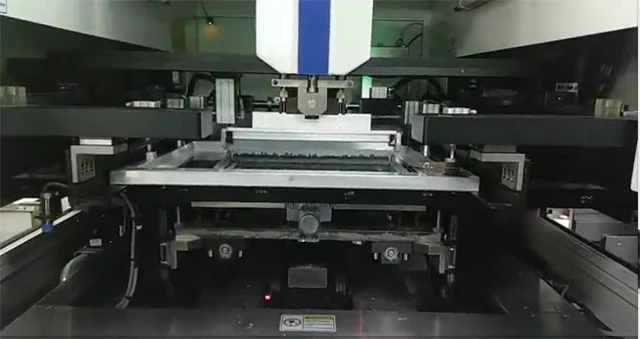

Характеристическая вязкость полимера.Принять компанию самостоятельно разработанную подвесную печатающую головку иПрограммируемыйСистема регулировки давления. Поддержка онлайн обратной связи с давлением в реальном времени и автоматическое балансирование давления в Ракель. Точный контроль давления обеспечивает идеальный эффект формирования паяльной пасты.

V.Программируемый двигатель контролирует скорость разделения и расстояние между скребком, Трафаретом И подложками, для реализации мульти-метода разделения.

Vi.Многофункциональная PCB фиксированная система позиционирования, удобная и точная PCB

Спецификация

F450 +™F450 +™ параметры
Параметры платы
Максимальный размер платы	450 мм x 350 мм
Минимальный размер доски	50 мм x 50 мм
Толщина печатной платы	0,4 мм ~ 6 мм
Коробление	Макс. Диагональ PCB 1%
Максимальный вес доски	6 кг
Края доски интервал	КонфигурацияДо 3 мм
Макс нижний интервал	20 мм
Скорость передачи данных	1500 мм/сек. (макс)
Высота передачи на землю	900 ± 40 мм
Направление передачи	С левой и с правой стороны, Правой кнопкой мыши (слева) Левой кнопкой (слева) Правой кнопкой мыши справа
Способ передачи	Один этап трансмиссионные рельсы
Метод захвата печатной платы	Программное обеспечение может изменитьЭластичный бокового давления(По желанию: multipoint на дне или частичный вакуум или весь вакуум).
Платой поддерживающей метод	Магнитный наконечник, контур, блоки, специальные заготовки приспособление
Параметры печати
Печатающая головка	Два независимых двигателя прямой Лиги dRГ-н Ив
Шаблон Размер рамы	370 мм x 470 мм(470 слева/справа)~ 737 мм x 737 мм
Максимальная площадь печати	450 мм x 350 мм
Тип шабера	Трафарет скребок/резиновый скребок (под углом 45 °/55 °/60 ° выберите в соответствии с технологией печати)
Режим печати	Один или два скрепера печати
Распалубки длина	От 0,02 мм до 12 мм
Скорость печати	6 мм/сек. до 200 мм/сек.
ПечатьДатчики давления	0,5 кг до 10 кг
ПечатьДвижение	± 250 мм (от центра)
Параметры изображения
Поле зрения (FOV)	6,4 мм x 4,8 мм
Регулируемый по высоте стол площадь	X,Y:± 7,0 мм & theta;:± 2,0 °
RЭфиринки точка типа	Стандартный контрольной точки (см SMEMA стандарт), склеивания облицовка площадка/коврик/настил/Накладка отверстие
Камера системы	Индивидуальные камера, вверх/вниз индивидуальные изображения визуальная системаG-сенсорEometric одинаковая posItioning
Параметры производительности
Изображения выравнивание точность повторений	± 12,5Μ(± 0,0005 ") @ 6 & sigma;,Cpk≥2,0
Печать точность повторений	± 25Μ(± 0,001 ") @ 6 & sigma;,Cpk≥2,0
CБайковая времени	МеньшеЧем7.5s
Замена линии времени	МеньшеВ течение 5 минут
Оборудование
Мощность	AC220V ± 10% В переменного тока, 50/60 Гц, 15A
Сжатого воздуха	Размеры 4-6 кг/cm2, 10,0 трубка
Операционная система	Windows XP
Размер оборудования	1140 мм(L)X 1400 мм(W)X 1480 мм(H)(НеВключает в себяСенсорный экранИ tri-ЦветLЦвета: светлоВысота)
Вес оборудования	Около 1000 кг
