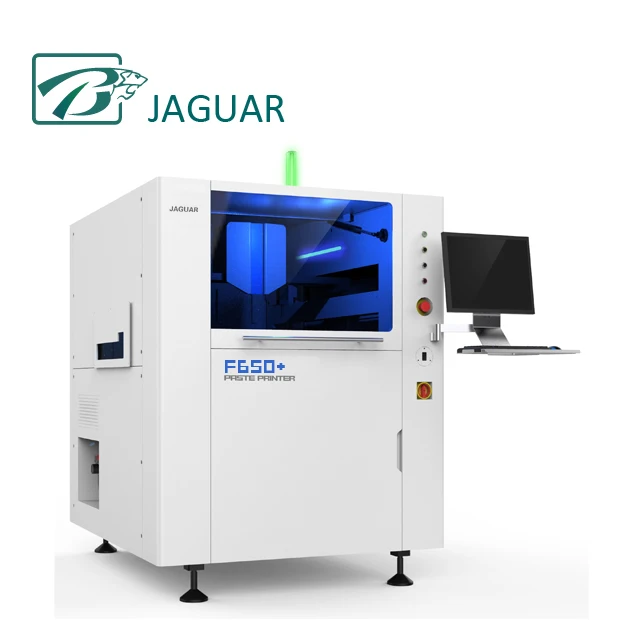

Jaguar автоматический принтер паяльной пасты F650







I.Общие сведения:

1.Функции продукта:

F650 Высокой Точности большого размера с принтом робота предназначен для трафаретной печати или трафаретной печати в SMT промышленности.

2.Характеристики продукта:

A)ШирокийСовместимость для PCB размеры от 50 мм * 70 мм до 700 мм * 500 мм PCB и PCB толщиной от 0,8 мм-6 мм

B)Высокое разрешение печати

1.Высокая точность позиционирования, повторная точность позиционирования ± 0,01 мм; Точность печати 0,025 мм.

2.Поддержка клей печать

C)Автоматический контроль повышает эффективность производства, контроля качества, и экономит себестоимость продукции:

1.Автоматическое позиционирование стальной сетки;

2.Автоматический PCB выравнивания;

3.Автоматическая регулировка давления скребка;

4.Автоматическая машина для печати;

5.Автоматическая трафаретная очистка (сухой, влажный и вакуумный);

6.Примите компанииСамостоятельно РазработанныйПодвесная печатающую головку и программируемая автоматическая система регулировки давления с давлением неразъёмная застёжка-петля обратной связи. Поддержка онлайн обратной связи с давлением в реальном времени и автоматическое балансирование давления в Ракель. Точный контроль давления обеспечивает идеальное формирование эффект для нанесения паяльной пасты на печатные платы.

D)Программируемый мотор контроля скребки скорость разъединения и расстояние между скребки, стальная сетка и подложке платы для того чтобы осуществить мульти-метод разделения.

E)Мульти-функциональный PCB фиксированного положения системы, удобный и точного позиционирования PCB.

F)Визуальное позиционирование вверх и вниз.

Г)Встроенная система обработки изображений

H)Поддержка 2D,SPC функций

3.Применимые поля в отношении комплектующих частей во время

A)SMT компонентов, таких как резисторы, конденсаторы для адаптера переменного тока, Диод и Триод: 0201, 0402, 0603, 0805, 1206 и другими техническими характеристиками заказчика;

B)IC: Поддержка стандартного режима работы, тсоп, TSSOP, QFN упаковка, мин. Шаг 0,3 мм; Поддержка BGA, CSP, упаковка, мин. Диаметр шарика 0,2 мм;

C)Размер печати:50 мм x 70 мм~700 мм x 500 мм;

D)Толщина печатной платы:0,8 мм~6 мм

E)Толщина:Толщина0,8 мм (за исключением джиг)

4.Применимый ПХД типа

Применимо к PCB типами мобильных телефонов, ЖК-телевизор, STB, семья, кино, автомобильная электроника, медицинские силовое оборудование, аэрокосмической и авиационной, Помимо общей заводом jinghao electronics.





        Спецификация

Следующие данные получены при температуре окружающей среды 25 ℃ и влажности 60%
