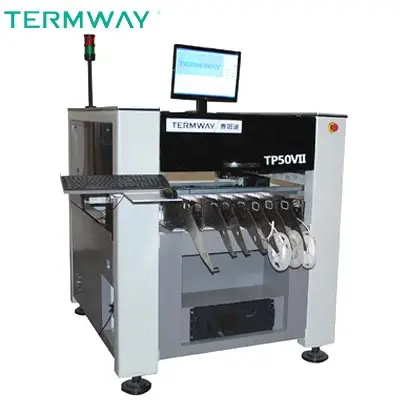

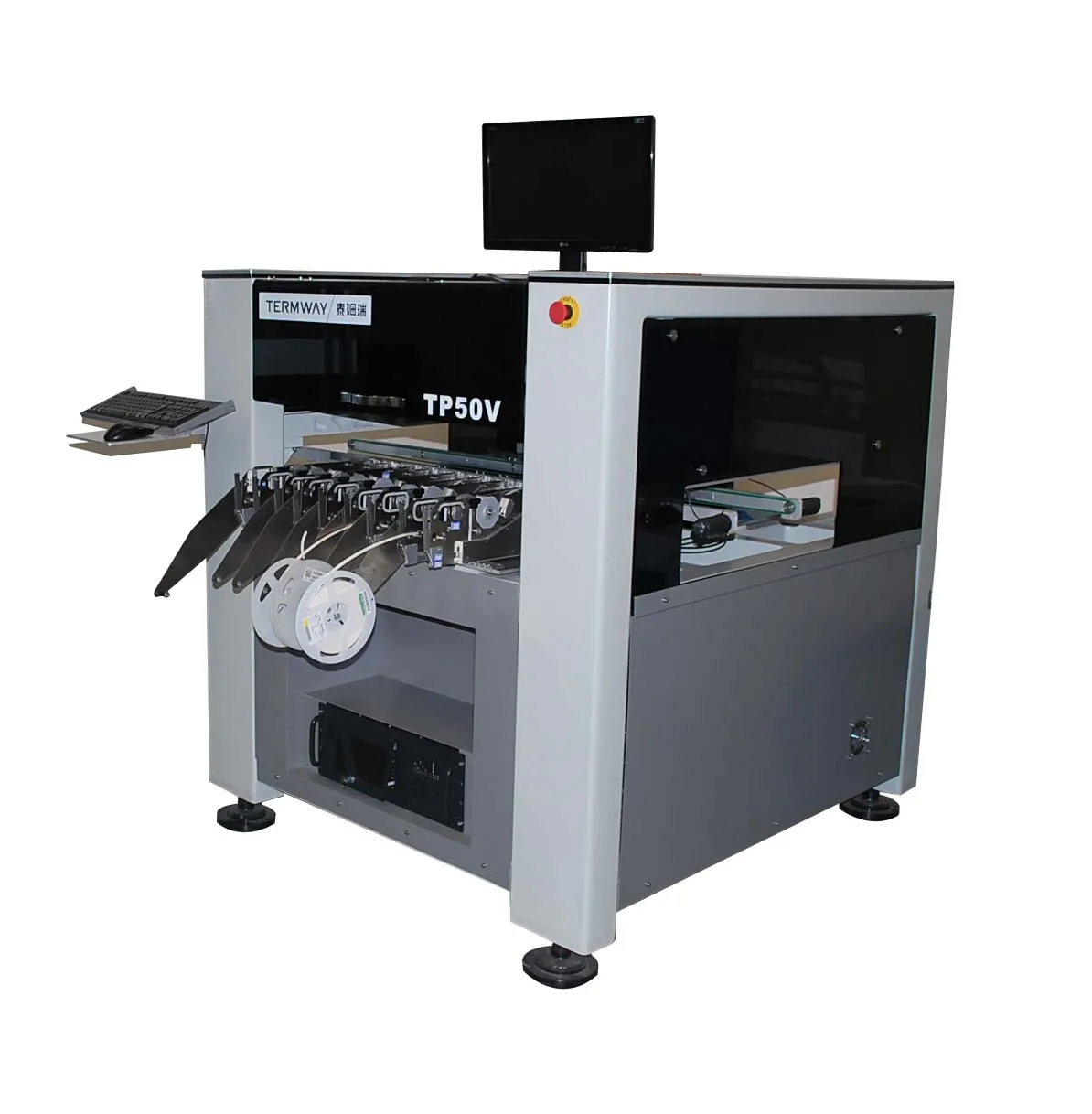

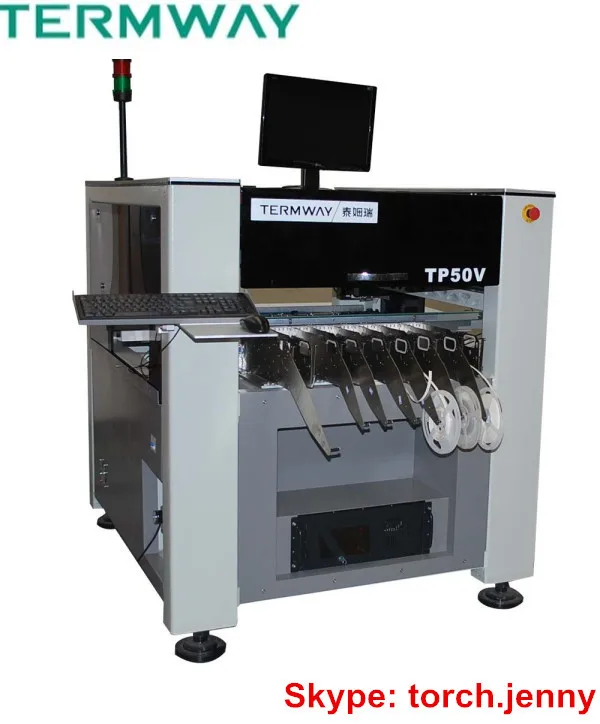

Termway TP50V SMT SMD многофункциональная установка для монтажа микросхем автоматическая высокоточная машина сбора и установки печатных

Описание и отзывы

Трекер стоимости

Характеристики

Termway TP50V SMT SMD Многофункциональный монтажный чип Автоматическая высокоточная печатная плата палочки и место машина



Особенности:

1.ИспользованиеИмпортные прецизионные квадратные рельсы, эффективно улучшают точность размещения.

2.Использование уникальной оптической призмы высокой четкости промышленных камер для завершения установки высокоточных компонентов.

3.С системой положения зрения,Может автоматически определить точку отметки, эффективно повысить эффективность производства SMT и точность размещения.

4. Автоматическое программирование visional, нет необходимости вводить координаты компонентов вручную, программирование просто, легко узнать для начинающих и это удобно и практично.
5. Стандартная конфигурация автоматической системы замены сопла.
6. Экономичная автоматическая машина размещения, она наиболее подходит для массового производства в среднем масштабе и личного использования.
7. Стандартная конфигурация:4Группы системы регистрации оптического видения, 5 шт. сопла и костюм48 из 8 мм фидерСлоты фидерного сиденья.

8.DРивСо стороныСерводвигатель с высокоточным шариковым винтом для достижения, вы можете завершить дублирование высокоточных компонентов крепления.

9. Настройка различных ПИТАТЕЛЕЙ для удовлетворения различных монтажных компонентов, Макс 96 шт 8 мм ПИТАТЕЛЕЙ.

10. Настройте специальный промышленный компьютер со специальным программным обеспечением, прост в эксплуатации.

11. Легкий ввод САПР печатной платы

12. Может завершить программы и установитьМонтажная плата головоломкаСтабильно и упростить.

13.Программное обеспечение может отображать все координаты головоломки, и тонкая настройка некоторых из координат. Для достижения высокой точности размещения

14.Вы можете установить расстояние между каждой пазлом в программное обеспечение, и отображать все координаты разрядки в зависимости от расстояния, также можно выбрать пазл, не нужно монтировать в пазле.

15.Если обработка печатной платы имеет проблемы с качеством, может течь расположение, чтобы улучшить общий сдвиг.

16.Программное обеспечение может автоматически оптимизировать функциюГоловка.

17.Программное обеспечение добавляет многофункциональные функции передачи, вы можете найти лучшую скорость через проверить движущийся стол и установить скорость, так что может увеличить стабильность машины в длительном использовании.

18.С высокой степенью автоматического обнаружения и сигнализации неисправные компоненты подхватилиМожет eFfectively улучшить контроль качества продукции.



Параметр TP50V:
Максимальный размер печатной платы: 600 × 300 мм
Максимальный размер движущихся: 670 × 620 мм
Максимальный диапазон перемещения z-axi: 100 мм
Скорость монтажа: 2000-3200cph
Ожидаемая Максимальная скорость монтажа: 4000cph
Точность: ± 0,02 мм
Способ позиционирования: положение зрения
Компонент: более 0402 и менее чем 30 мм шаг, более 0,5 мм IC (50 мм опционально)
Программа: Автоматический импорт данных/видеообучение/ввод клавиатуры

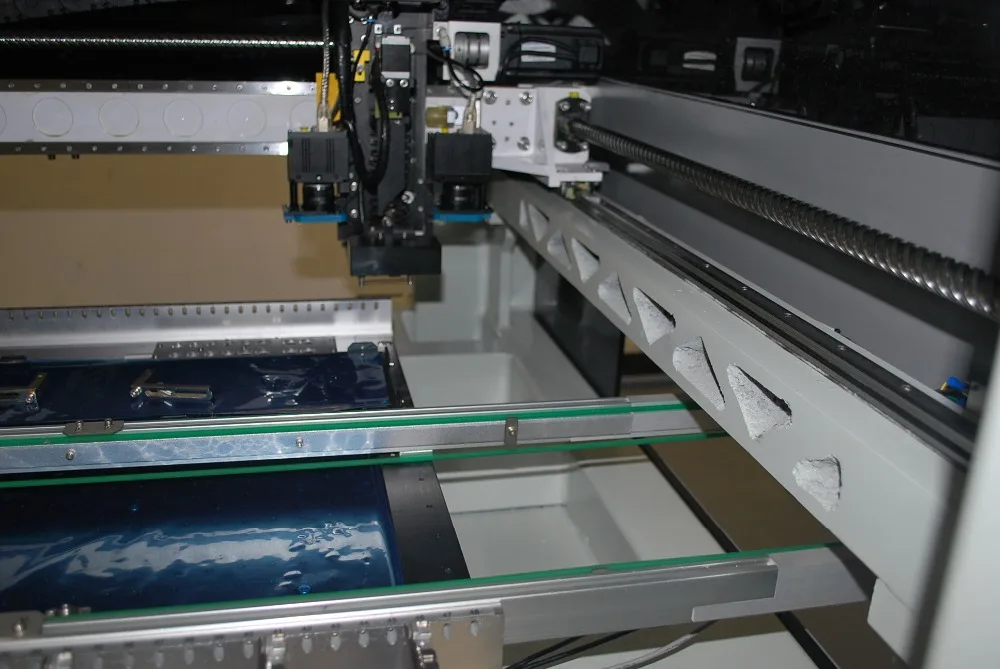

Трансмиссия: XY-axis Высокоточный шариковый винт с прецизионной направляющей

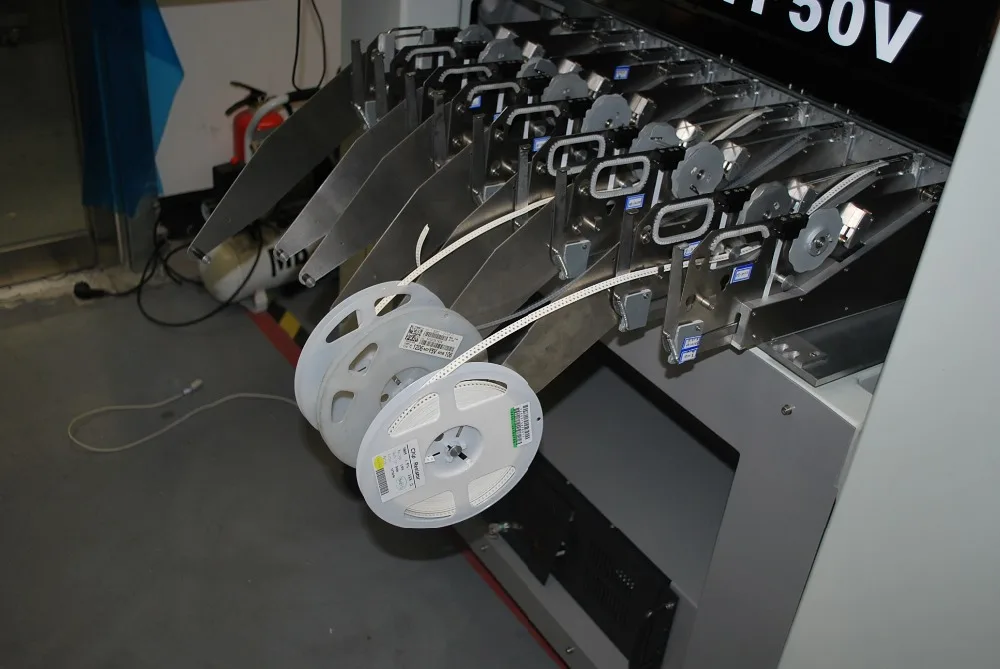

Ленточный Фидер: опционально 8 мм, 12 мм, 16 мм, 24 мм фидер
Короткий Фидер: 8 мм, 12 мм, 16 мм, 24 мм фидер
Количество фидера: можно положить 96 шт. 8 мм GFTA-08S фидера, спереди и сзади можно положить 48 шт.
Количество IC dick: не более 2 шт.
Операционная система: WINDOWS XP
Сжатый воздух: 80 фунтов/кв. дюйм (0,5 МПа), дымоход не более 100 литров/мин
Электропитание: 220 В, 50 Гц, 3 кВт
Вес: 620 кг
Размер: 1405*1400*1450 мм
