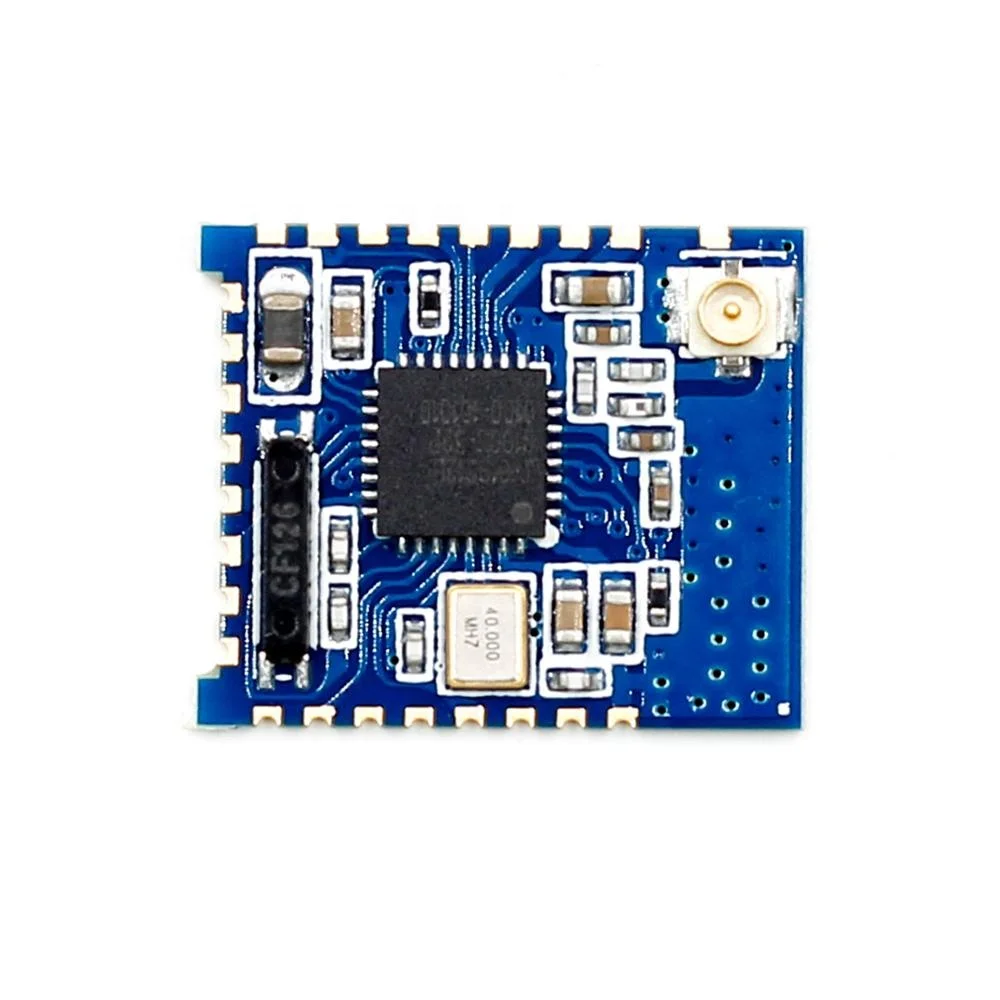

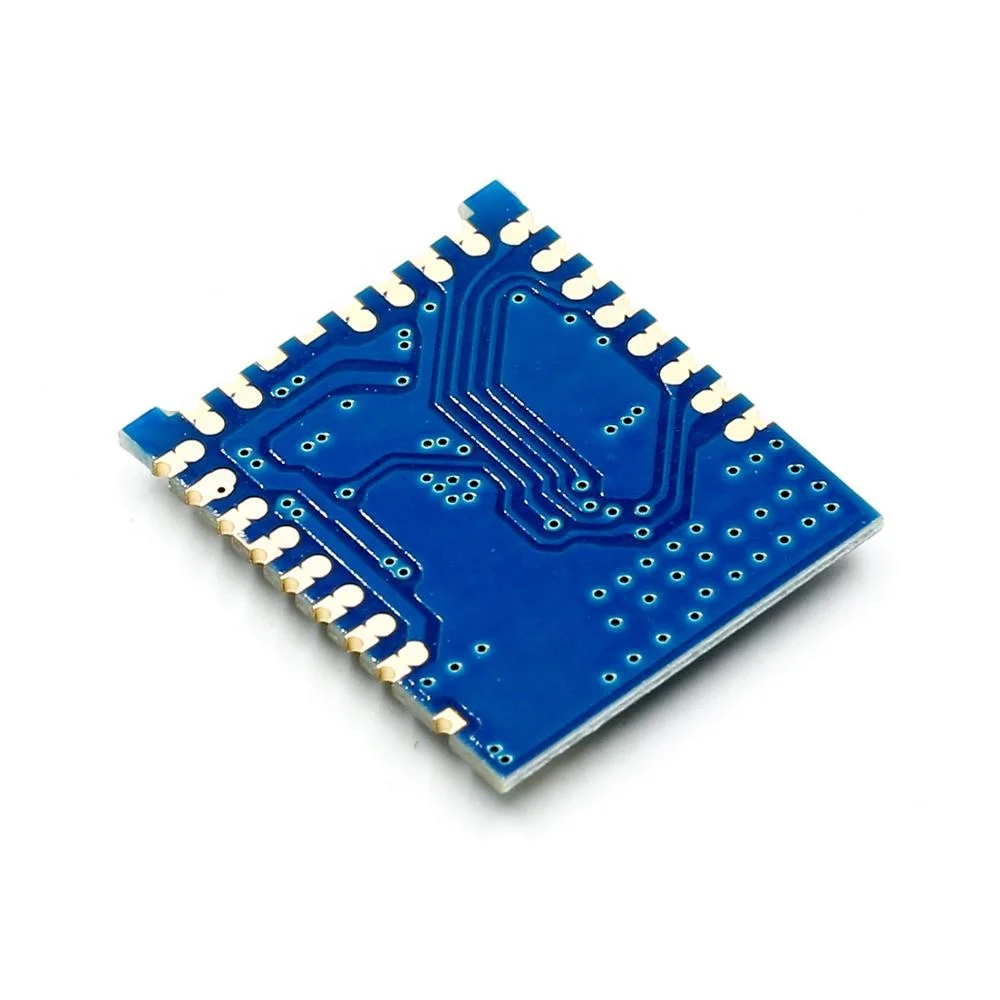

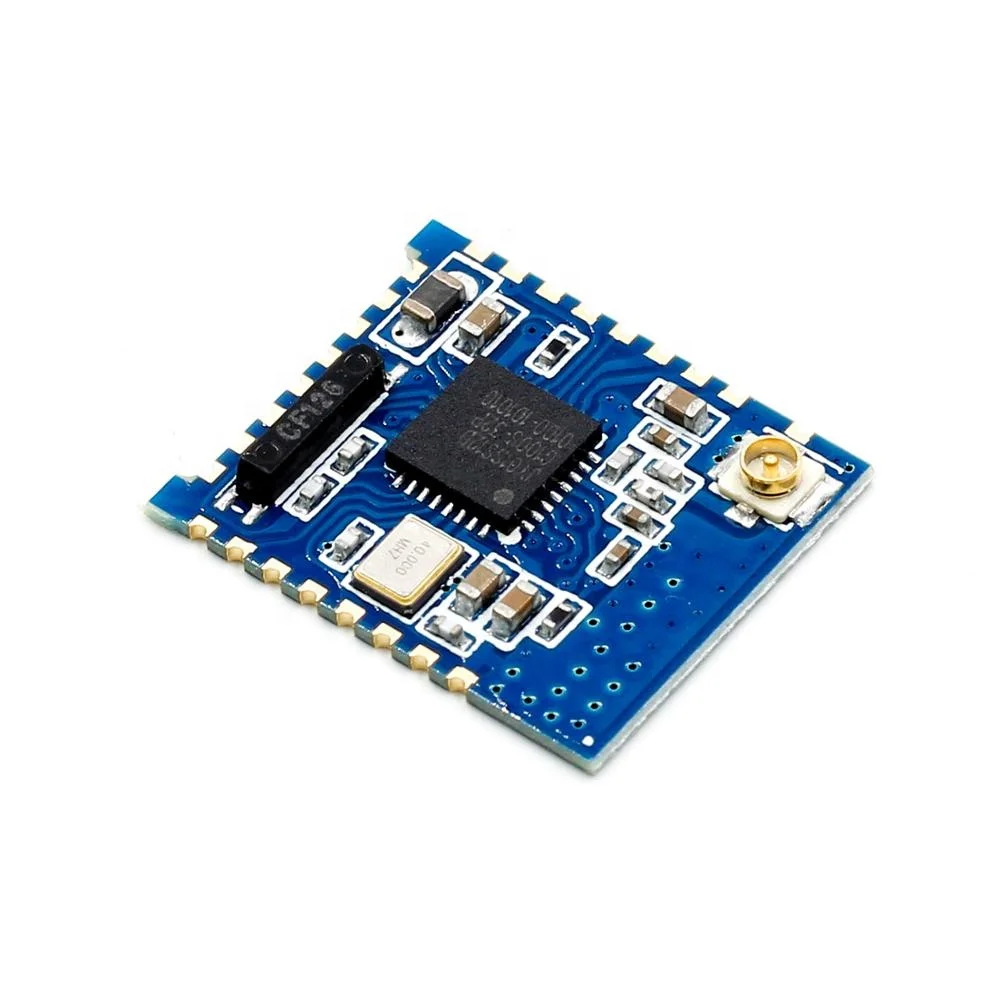

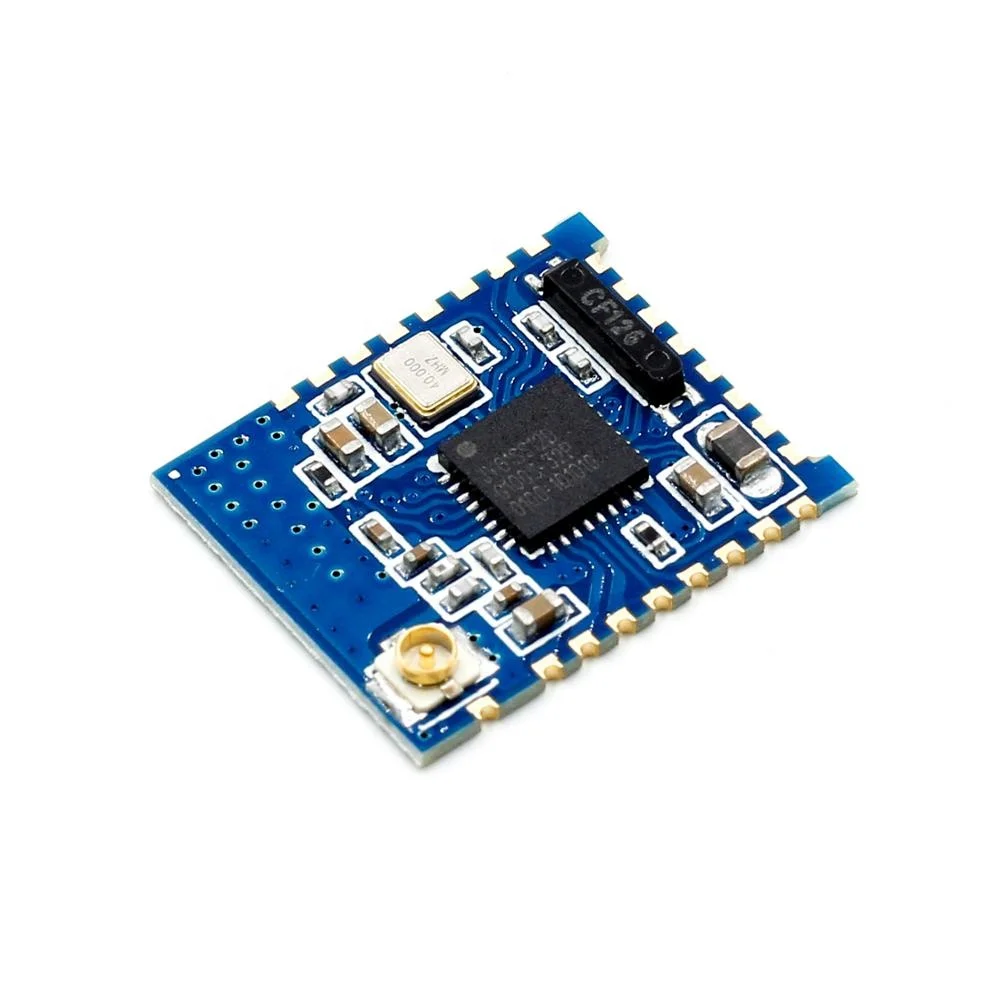

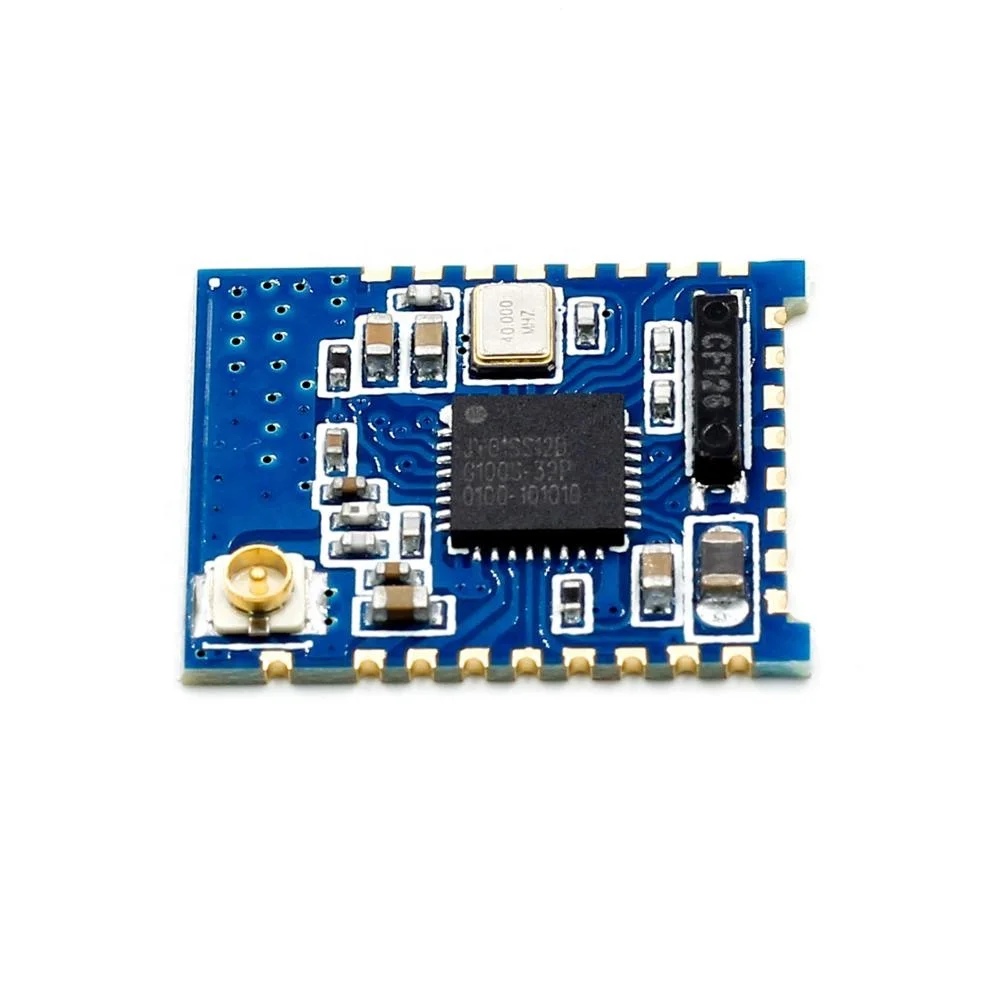

JDY-17 bluetooth 4,2 модуль высокоскоростной режим передачи данных BLE Mesh Networking низкомощный Bluetooth модуль
Модуль передачи JDY-17 основан на стандарте протокола bluetooth 4,2, рабочий диапазон 2. Диапазон 4 ГГц, режим модуляции GFSK, максимальная мощность передачи-Odb, максимальное расстояние запуска-60 метров. Оригинальный чип импорта предназначен для поддержки пользователя для изменения имени оборудования, сервиса UUID, передачи мощности, соответствия пароля и т. д. С помощью команды AT. Чехословакия отличается гибкостью. JDY-17 bluetooth модуль может осуществить передачи данных модуля и мобильному телефону или и модуль, и вы можете выбрать UART или межсоединений интегральных схем режим связи через I0, И BLE bluetooth может быть использован для приложения продукта быстро через простую конфигурацию.
Модуль параметра Детали:
JDY-17 Параметры продукта
Модель
JDY-17
Рабочая группа
2,4 г
Мощность излучения
Оптическая распределительная коробка (максимум)
Интерфейс связи
UART или межсоединений интегральных Схем
Рабочее напряжение
1,8 V-3,3 V
Рабочая температура
От-40 до 80
Температура хранения
От-40 до 80
Антенна
Внешняя антенна
Чувствительность приема
-97dbm
Дальность передачи
60 метров
Размер модуля
18 мм * 14,94*2,6
Версия bluetooth
BLE4.2 (совместим BLE4.0BLE 4,1)
Скорость передачи данных
115200bps/s
Ток состояния пробуждения
4.9mA (прямая трансляция)
Неглубоком сне состояние ток
<300uA (трансляция)
Глубокий ток в спящем режиме
1.8uA (без трансляции)
Инструкция параметр консервации
Конфигурация параметров данных отключения питания сохраняется
STM температура сварки
<300
Pin Описание функции:
Pin-код
Функция
Объяснить
1
VCC
Источник питания <1,8-3
2
PWM1
Поддержка UART, IIC, APP control
3
PWM2
Поддержка UART, IIC, APP control
4
104
Высокие и низкие уровни можно контролировать с помощью приложения
5
NULL
6
Стат
Режим связи UART: неподключенный низкий уровень, высокоуровневое кормовое соединение er. Режим связи IIC: нет подключения к высокому уровню, подключение, отключение или прием будут прерваны «прерывателем» работы, прерывание края времени удержания 200 мс
7
NULL
8
NULL
9
101
Высокие и низкие уровни можно контролировать с помощью приложения
10
102
Высокие и низкие уровни можно контролировать с помощью приложения
11
NULL
12
Мельница
13
103
Высокие и низкие уровни можно контролировать с помощью приложения
14
PWH3
Поддержка UART, IIC, APP control
15
TO4
Поддержка UART, межсоединений интегральных схем, приложение управления
16
Мельница
17
Alkd
Трансляция сцинтилляции, частое соединение после подключения (эффективность master И slave)
18
RTCA
РТК временной интервал производит заднему прерывания сигнала, как правило, на высоком уровне.
19
TXD_0R_DD
Выберите загрузку для высокой мощности, эта контактная функция является серийным TXD. Выберите загрузку для низкой мощности, эта контактная функция является IIC DD
20
RXD_0R_DC
Выбрать загрузку для высокой мощности, этот pin-код функции серийный RXD. Выберите загрузку для низкой мощности, эта контактная функция является IIC DC
21
Выберите
Штырь для выбора UART или IIC Открытый низкий уровень: режим связи IIC Открытый высокий уровень: режим связи UART По умолчанию выберите приостанавливается на высоком уровне: UART режим связи. В тех случаях, когда пользователь должен межсоединений интегральных схем, выберите pin должно основываться.
22
Псицж
Пуховик wake-up, в тех случаях, когда в команде должен быть отправлен в состояние подключения, в инструкции режим можно выразить keeing нанофарад низкого уровня, И штырь находится в режиме инструкции на высоких и низких уровнях в неподключенном состоянии.
23
Сброс
Аппаратный сброс pin-код
24
GND
Блок питания
Серия в наборе инструкций: JDY-17 последовательный порт модуля для отправки по инструкции необходимо добавить rn, AT не чувствителен к корпусу.
Последовательности
Инструкции
Эффект
Беспроводной триггер «ведущий/ведомый»
Режим работы
По умолчанию
1
При температуре + Пермь
Приложение разрешение конфигурации
S
I0, ШИМ производит энергию
2
При температуре + RST
Сброс
M/S
3
При температуре + H0STEN
Мастер и подчиненный установка
M/S
Slave машина
4
При температуре + MAC
Устройство MAC
M/S
5
+ Скорость передачи
Скорость передачи данных
M/S
9600
6
При температуре + имя
Трансляции имя
S
JDY-17
7
При температуре + C0NN
Хост-соединение slave
М
8
При температуре + сканирования
Хост сканирования slave
М
9
+ Ремешок
Хост привязки от машины MAC
М
000000000000
10
При температуре + ustp
Серийный стоп-бит
M/S
0
11
При температуре + сна
Сон
M/S
12
При температуре + паритет
Серийный четность бит
M/S
0
13
При температуре + пасс
Slave пароль для подключения
S
123456
14
При температуре + STARTEN
Рабочий режим открытия
M/S
0
15
При температуре + по умолчанию
Восстановить заводские
M/S
16
При температуре + flowc
Серийный регулятор давления газа
M/S
0
17
При температуре + VER
Номер версии
M/S
JDY-17-V1.0
18
При температуре + iscen
Slave соединение gravity Falls переключатель
M/S
0
Посылка включает в себя: 1 x JDY-17 bluetooth 4,2 модуль высокоскоростной режим передачи данных BLE Mesh Networking низкая мощность.
