3 головки мелкие компоненты 0201 миниатюрный размер SMT SMD машина для мелкой линии

Описание и отзывы

Трекер стоимости

Характеристики

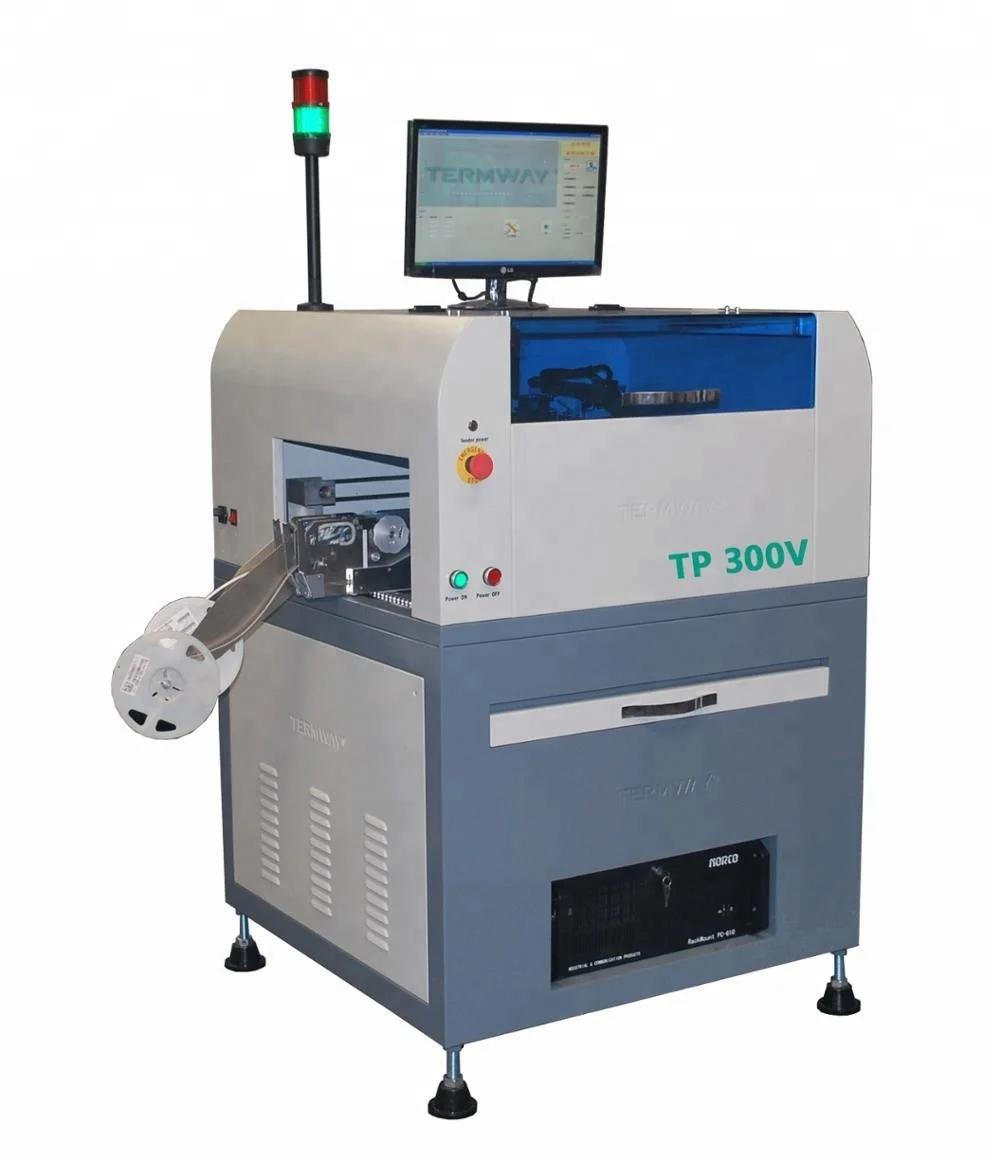

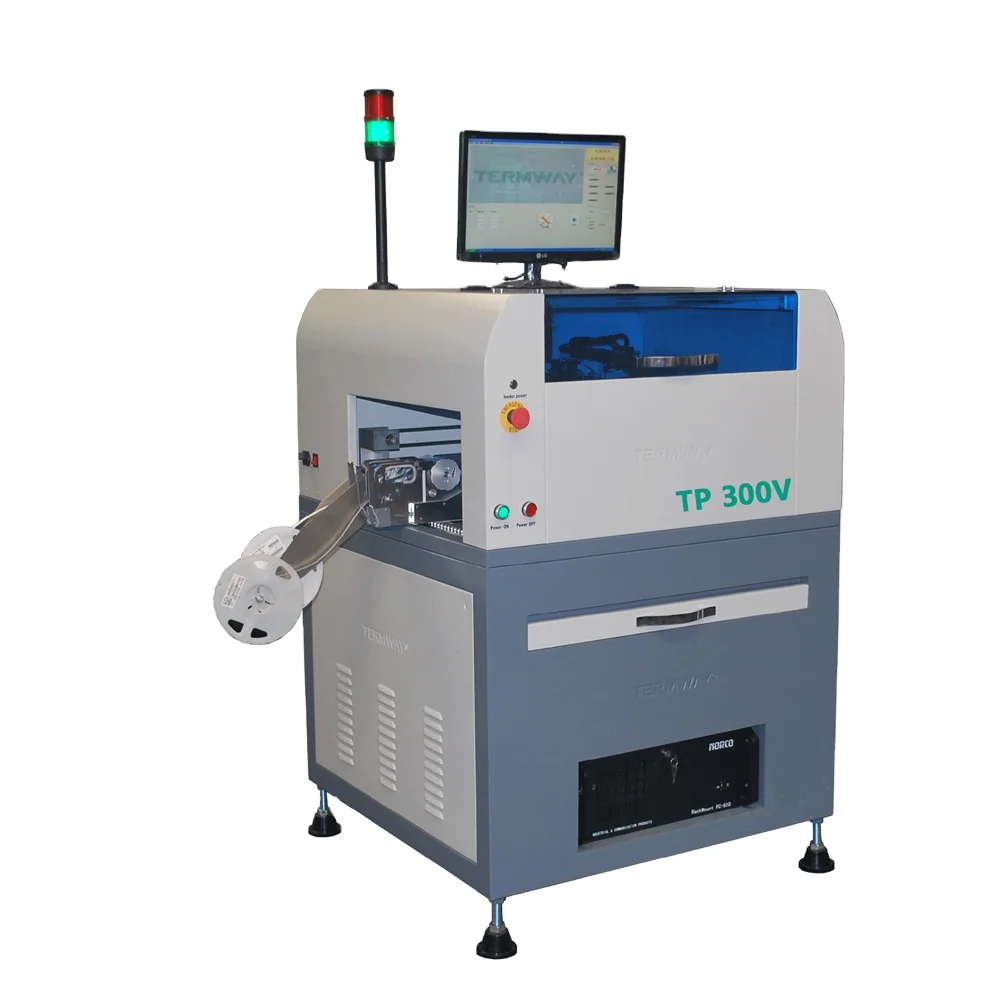

3 головки маленькие компоненты 0201 Мини Размер SMT SMD Малый линия выбор и место машина TP300V







ПродуктВведение:

Серия TP-это полностью автоматическая машина для выбора и установки SMT, она может устанавливать различные компоненты через вакуумное сопло. Это самое экономичное автоматическое оборудование для размещения на рынке в последнее время. Эта машина подходит для большинства компонентов SMD, таких как 0402,SOIC,PLCC и QFP IC; С системой положения зрения, удовлетворить потребности монтажа высокой точности 0,55 мм QFP IC или BGA. Помимо стандартной контрольной точки круга, квадрат, который не является печатным кольцом для трафаретной пасты PCB, может также использоваться в качестве справочной точки.

Пункт продажи:



1.Настольный автоматический монтировщик с прецизионными запасными частями
2. Высокоточная машина после обработки отжига, высокочастотного колебания и естественного старения
3,Выскабливание движение строгального станка делает точность добраться до 0,01 мм
4,PУровень рецизии P guiderail (повторяемость 0,02 мм и хорошая абразивность     Продлить время полета
5,PAtented крепление moudel
6,ELectric интеллигентая (ый) Фидер
7,Химический кромалин процесс закалки на PCB seat и питатель seat. (SMC запасные части
9,TОн только один настольный монтировщик, который может разместить 50 типов компонентов
10,PAtented вне взгляд дизайн
11,PФункция импорта данных, любые форматы PCB файлов могут быть импортированы.
Новая программа может быть завершена за 10 минут

12,SСистема управления oftware для размещения, может соответствовать известному бренду Siemens
13,TОн Настольный visional mounter с функцией автономной программы
14,Можно осуществлять удаленное обслуживание, анализ и инспекцию
15,TОн один и только автоматический настольный visional mounter для 0402 и 0,5 мм QFP
16,Оборудование хорошего качества промышленный контрольный компьютер
17,EQuips Tunableopticalgenerator удовлетворяет различные цвета для идентификации компонентов
18,SIlence, шум никогда не поднимается до 50 дБ
19,АПо-настоящему скорость: 3000cph
20,SOftware напоминает период обслуживания
21,Логотип штамп штамповки



Параметры:

Размер платы PCB: 350 × 210 мм
Максимальный диапазон движения: 410 × 320 мм
Максимальный диапазон перемещения оси Z: 10 мм
Стандартная скорость крепления: 2000-2800cph
Максимальная скорость крепления: 3000 cph
Повторяя Точность: ± 0,1 мм
Позиция Visional позиции

Доступные компоненты: SMD конденсатор и резистор 0603 и IC (ниже 20 мм)
Программа: видео исследование/ввод клавиатуры
Способ вождения: Используйте промышленный синхронно приводной ремень

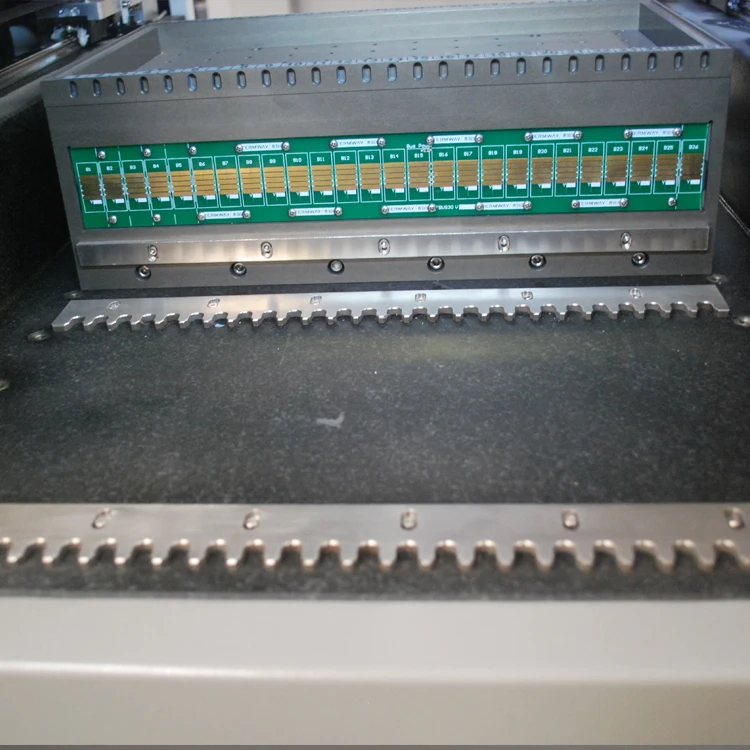

Ленточный питатель: Фидер 8 мм, 12 мм, 16 мм, 24 мм опционально
Кормушка номер детали:
Можно разместить максимум 48 шт 8 мм GFTA-08S
1,24 шт 8 мм GFTA-08S с левой стороны
2,22 шт 8 мм GFTA-08S с правой стороны (когда нет IC лотка)
IC лоток num : 1 максимум, в ситуации, TP300V просто можно разместить 24 шт 8 мм
GFTA-08S фидер
Операционная система: WINDOWS XP
Сжатый воздух: 80 фунтов на квадратный дюйм (0,5 МПа), воздушный поток 80 л/м
Источник питания: 220 В, 50 Гц, 2 кВт
Вес: 350 кг

Размеры: 780 × 850 × 450 мм
