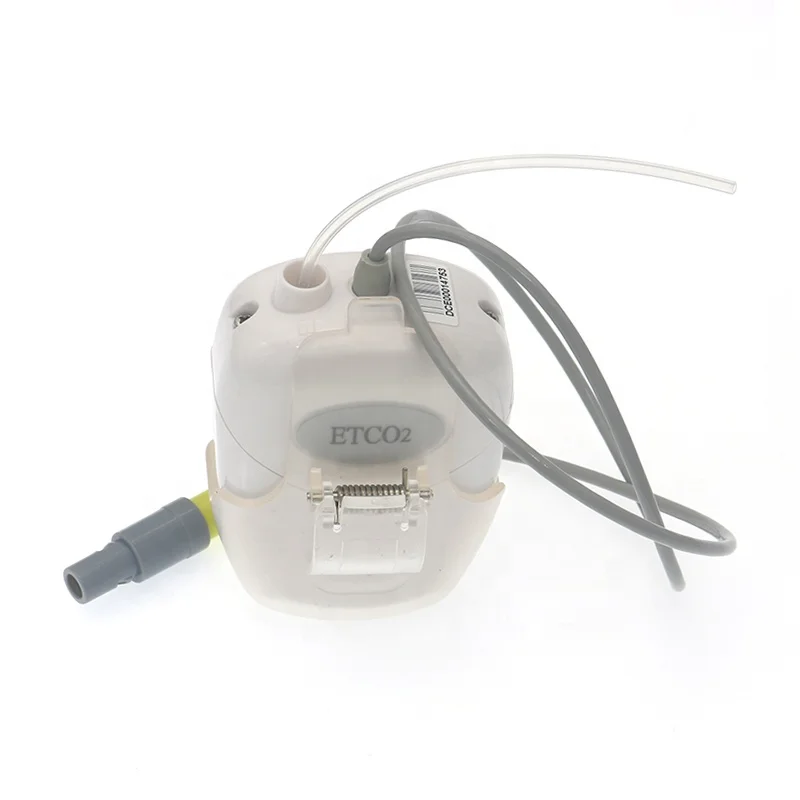

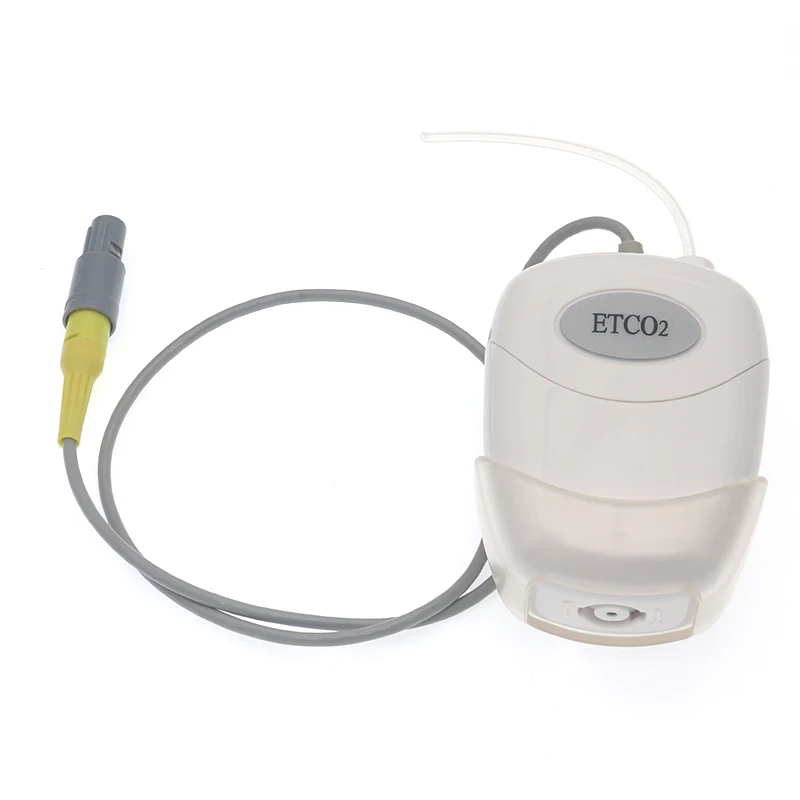

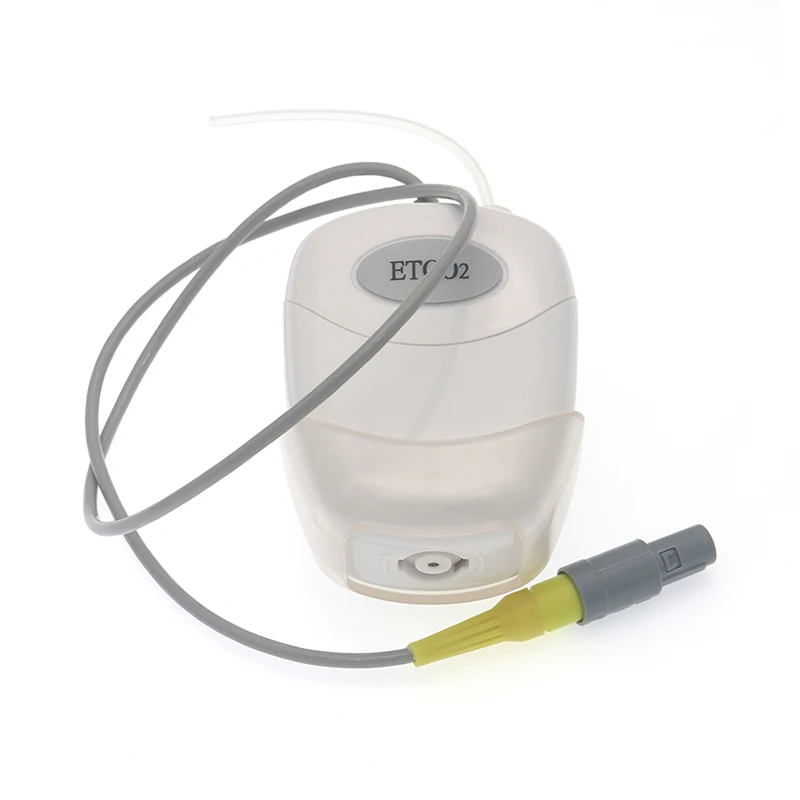

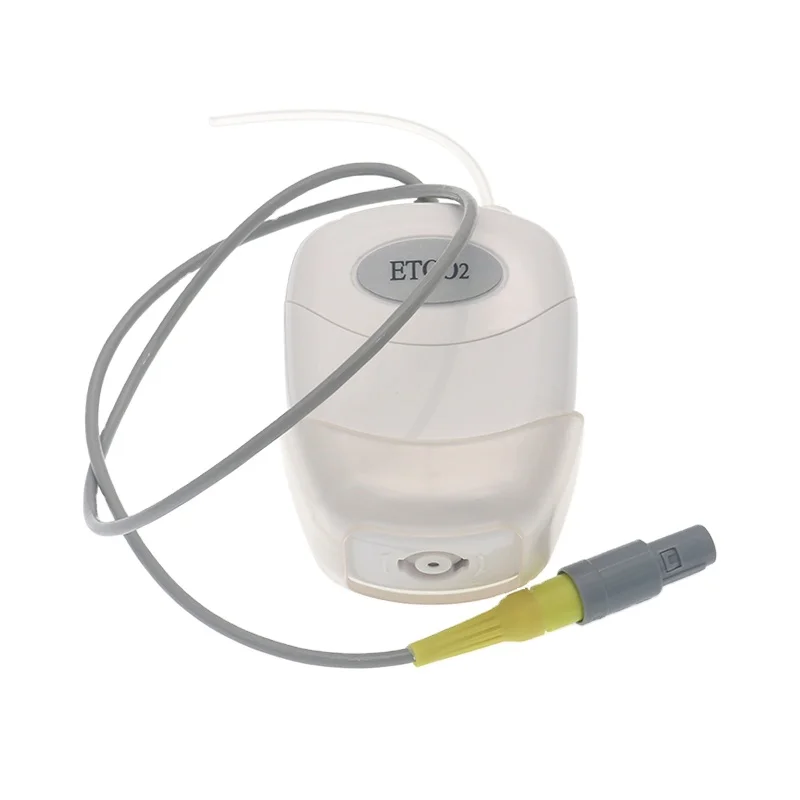

Внешний датчик Etco2 внешний модуль EtCO2

Transducer Type

LH800 Sidestream CO2 sensor

Sample Rate

50 mL/min, ±10mL/min.

Principle of Operation

Non-dispersive infrared (NDIR) single beam optics, dual wavelength, no moving parts

Initialization Time

Ø Capnogram displayed in less than 5 seconds

Ø Reaching full specifications within 10 minutes.

CO2 Measure Range

Ø 0 - 114 mmHg

Ø 0 - 15%

Ø 0 - 15.2kPa

CO2 Resolution

Ø 0.1 mm Hg      0 to 50 mm Hg

Ø 0.25 mm Hg     50 to 114 mm Hg

CO2 Accuracy

Ø 0 – 40 mmHg    ±2 mmHg

Ø 40 – 114 mmHg  ±5% of reading

Respiratory Rate

Ø Range          2 to 120 Breaths Per Minute (BPM)

Ø Accuracy       ±1 breath

Calibration

No routine user calibration required

Compensation

Automatic Barometer Pressure 400 - 800 mmHg.

User selectable O2 / N2O compensation.

Voltage Requirements

5.0 VDC ±5%

Power Consumption

Less than 1.5 Watts typical.

Temperature and Humidity

Operating: 0º to 40ºC, 10 to 90% RH, non-condensing

Storage:  -40º to 70ºC, <90% RH, non-condensing

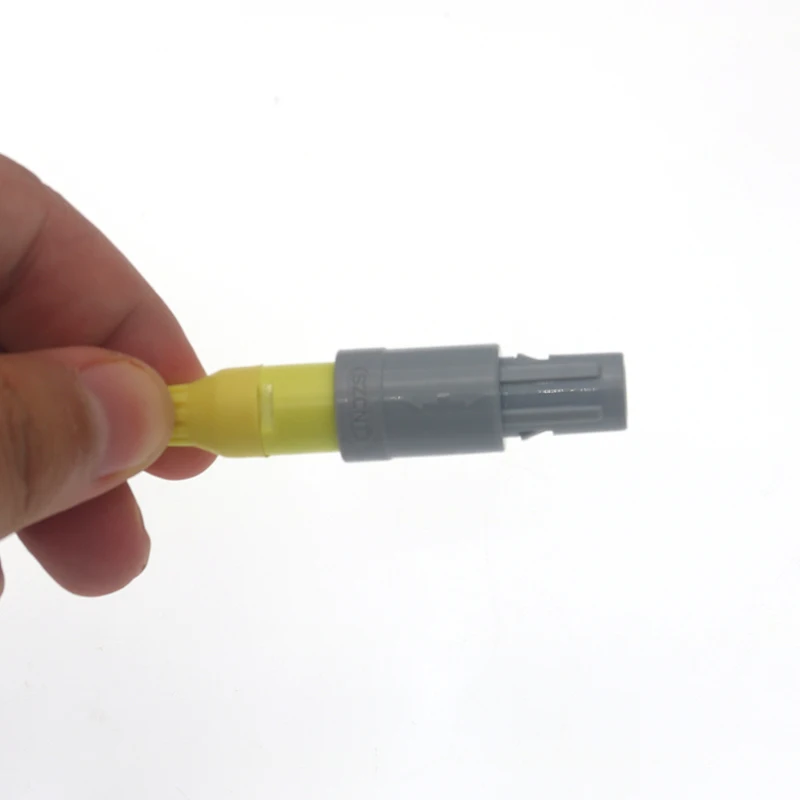

Interconnection

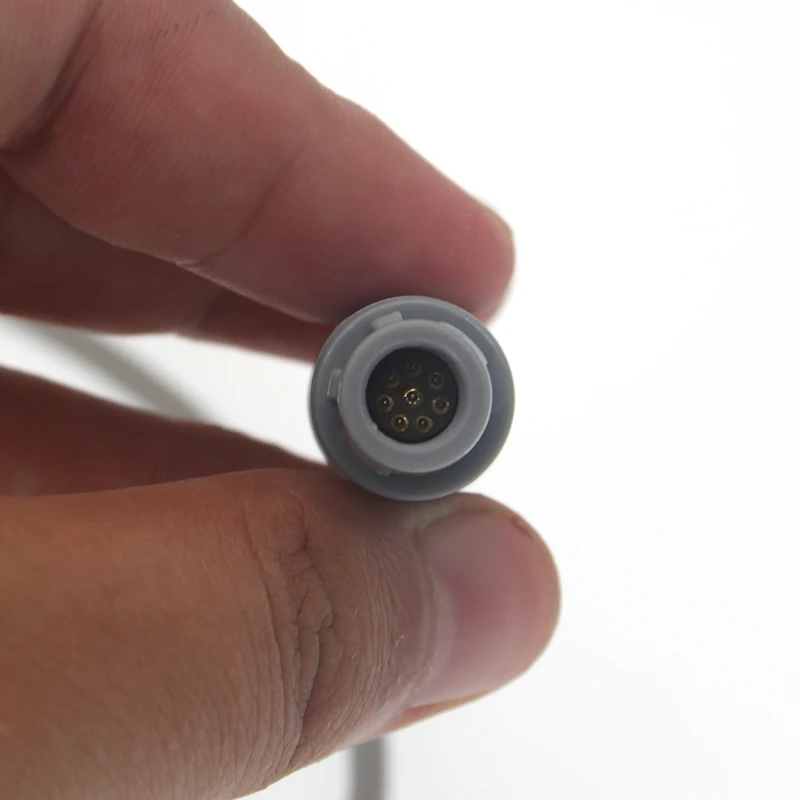

Pin out:

1.  VA             5.0V

2.  Shield           Shield

3.  DGND          Digital return

4.  VSRC          Unused

5.  TxD            Serial data from LH800

6.  RxD            Serial data from Host

7.  AGND          Analog return

8.  SYNC          Unused

Data Interface

Ø RS232, bi-directional, 19200 baud rate, standard N-8-1.

Ø Fully compatible with Respironics LoFlo communication protocol

Data Output

CO2 gas concentration (mm Hg), End-tidal CO2, Inspired CO2, Respiratory Rate,  Automatic barometric pressure compensation.
