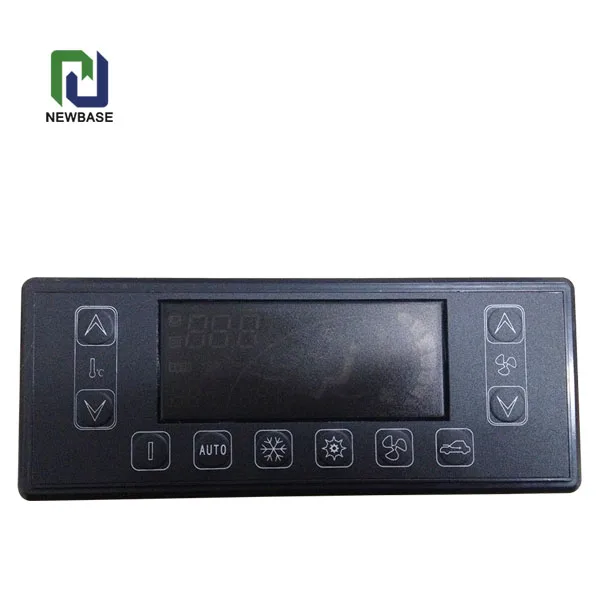

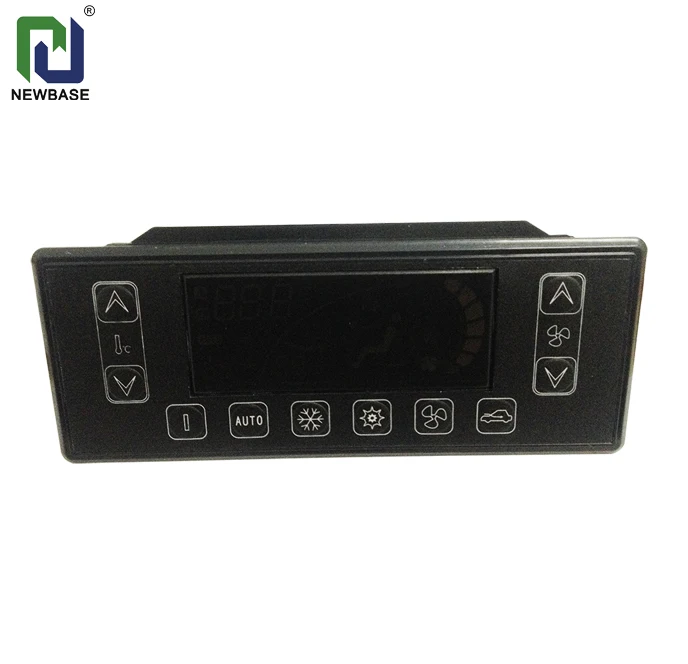

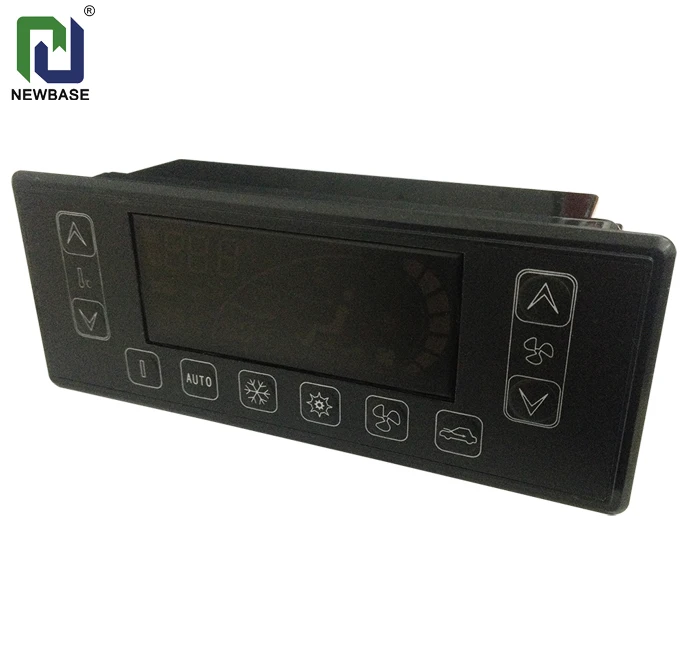

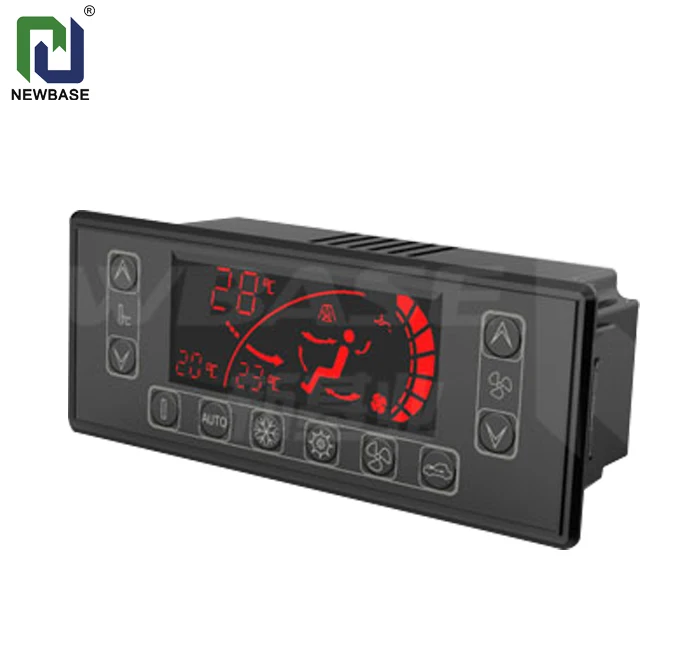

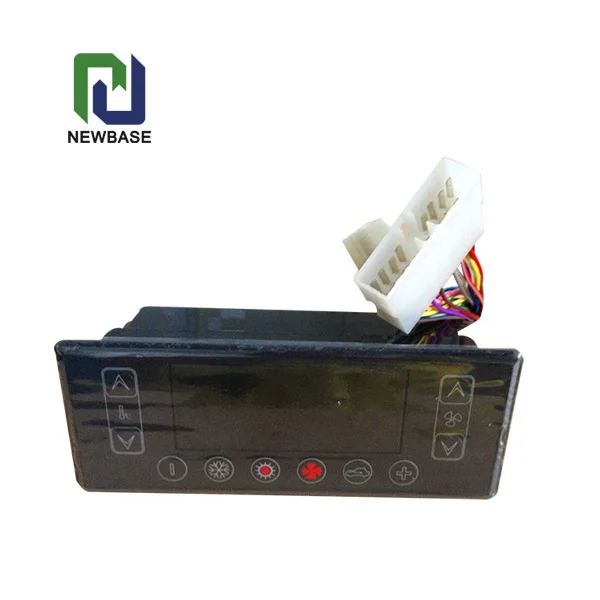

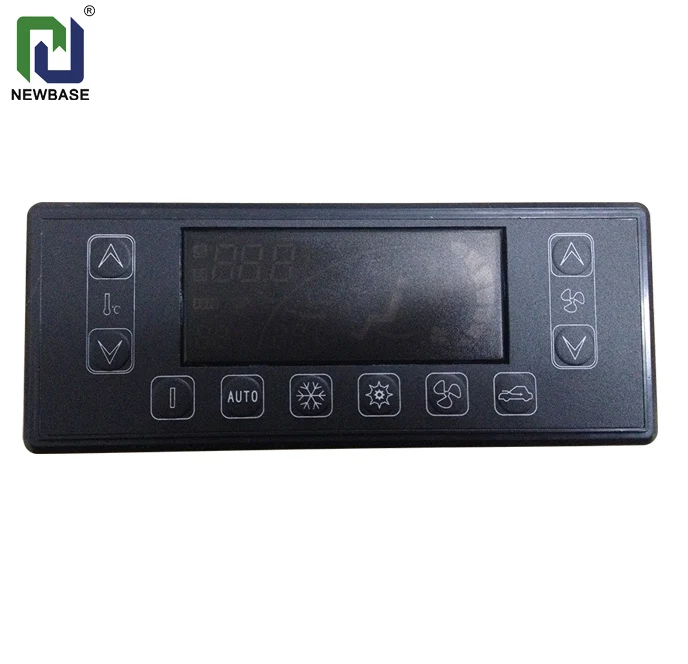

CK200205 воздуха по шине CAN климат-контроля панель кондиционер

Блок питания

DC24V(DC20 ± 1V-32 ± 1V)

Потребляемая мощность

4,5 W

В настоящее время

Max.200mA

Размеры

168X66X54mm

Входной сигнал

1) температура внутри. Датчик (25 °C,Rb = 5K,B = 3274)

2) с вращением влево/вправо датчик испарителя (25 °C,Rb = 5K,B = 3274)

3) с вращением влево/вправо конденсатор датчик (25 °C,Rb = 5K,B = 3274)

4) Левая кнопка переключатель давления

5) правый переключатель давления

6) Мощность подсветки

7) цепь АКК (аккумулятор)

8) напряжение обнаружения сигнала

Выход

1) Генераторные синхронизации для возбуждения выход (Макс 0.3A)

2) вентилятор испарителя высокого (макс. 0.3A)

3) вентилятор испарителя для ноги средней полноты (Макс 0.3A)

4) вентилятор испарителя низкая (макс. 0.3A)

5) свежего воздуха (Макс 0.3A)

6) с вращением влево/вправо четырехходовой клапан (макс. 0.3A)

7) с вращением влево/вправо муфта компрессора (Max.0.3A)

8) преобразователя (Max.0.3A)

9) датчик H (макс. 0.3A)

10) датчик L (макс. 0.3A)

11) с вращением влево/вправо конденсатора выход (Макс 0.3A)

Дисплей

LED (красный)

Температура окружающей среды

-30 °C-80 °C 5%-95% RH без конденсации

Температура хранения

-10 °C-70 °C 5%-95% RH без конденсации

Точность отображения

Темп набора для двойной цифровой дисплей, точность 1 °C; Внутренняя температура двойной цифровой дисплейный. accuracy1 °C

Влажность стандарт теста

Темп. Контроль на основе температуры. Возвращения воздуховода. В режиме охлаждения, размораживания at -3 °C, нагревательный элемент оттаивания выключается на 4 °C. В режиме нагрева, размораживания at -3 °C, нагревательный элемент оттаивания выключается на 10 °C.

Разъем

M4257-2 * 9 M4257-2 * 7

Лицевая панель уровня

IP43

EMC уровня

EN50081 & EN50082-2

Уровень безопасности

Применяется для EN61010-II, степень загрязнения: II

Вес

260 г
