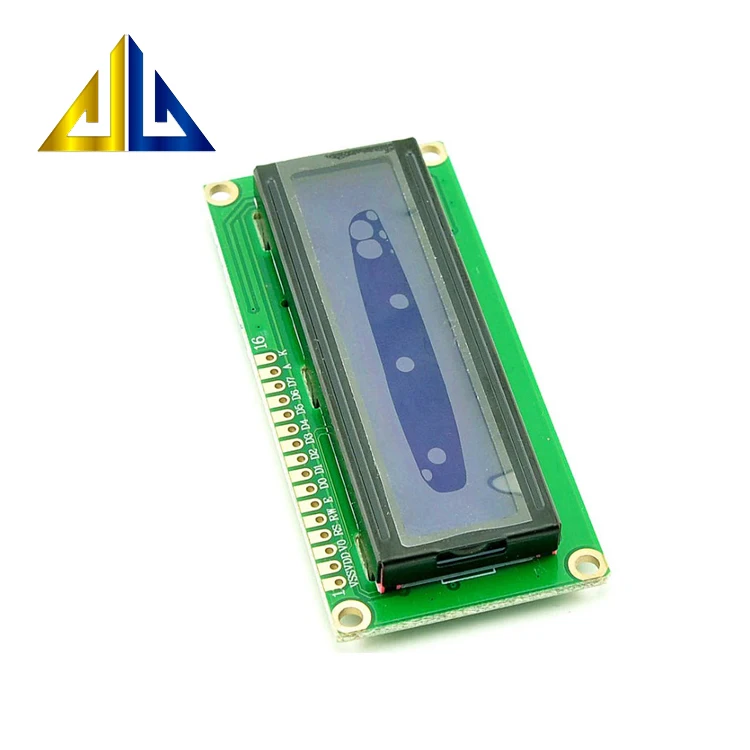

Белый, цвет: синий Стандартный 16X2 ЖК-дисплей символьный модуль (подсветка/синий экран) 1602 использует стандартный 16-контактный диагностический интерфейс, в том числе: Pin 1: VSS-это наземный источник питания Pin 2: Подключите VDD до 3,3 V положительный источник питания Pin 3: V0-это терминал регулировки контрастности ЖК-дисплея. Контраст является самым слабым при подключении к положительному источнику питания. Контраст является самым высоким, когда источник питания подключен к земле. Если контраст слишком высок, появится «призрак». При использовании, контраст может быть отрегулирован потенциометром 10K Pin 4: RS-это выбор регистра, регистр данных выбирается при высоком уровне, а регистр инструкций выбирается при низком уровне. Pin 5: R / W-это сигнальная линия для чтения и записи, чтение операции при высоком уровне, запись при низком уровне. Когда RS и RW низки вместе, вы можете писать инструкции или отображать адреса, когда RS низкий, RW высокий, вы можете прочитать сигнал занят, когда RS высокий, RW низкий, вы можете писать данные. Pin 6: E-терминал-это enable terminal. Когда терминал E изменяется от высокого до низкого уровня, модуль LCD выполняет команду. Шпильки 7 до 14: D0 для D7 являются 8-разрядный двунаправленный жилам провода. Pin 15: источник питания с положительной подсветкой
