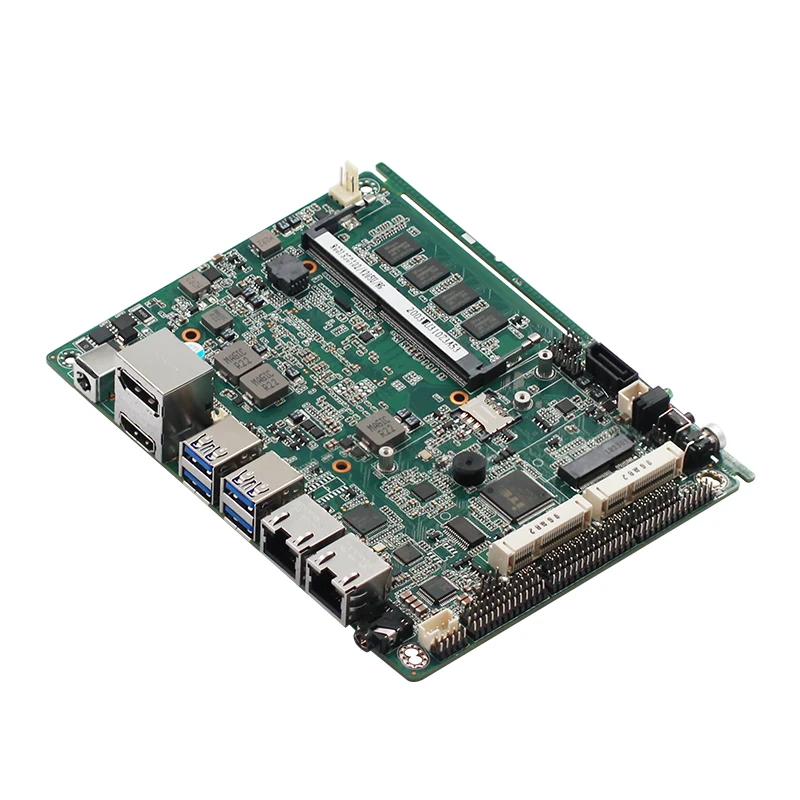

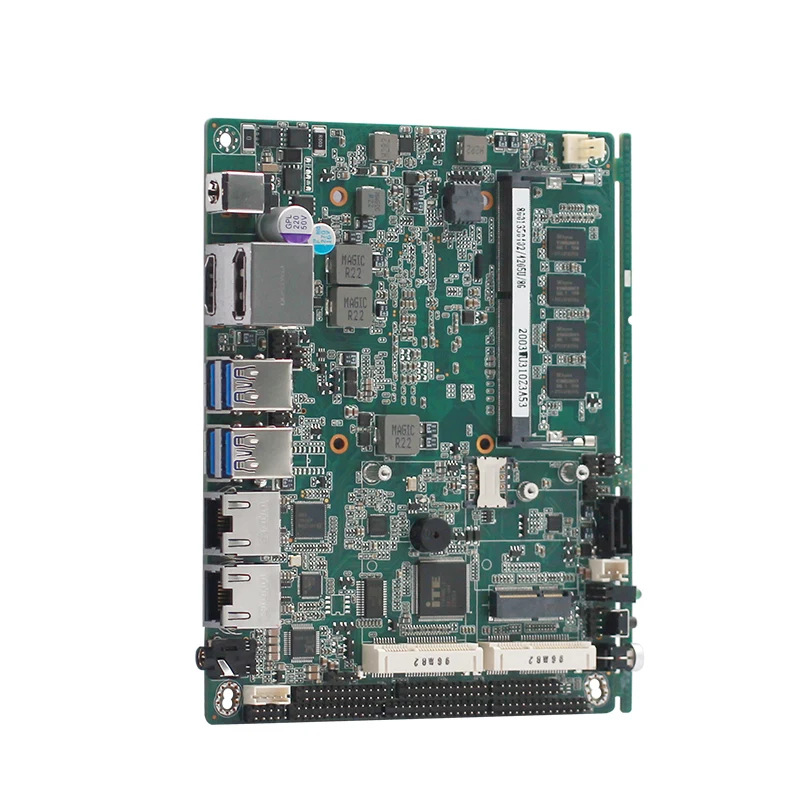

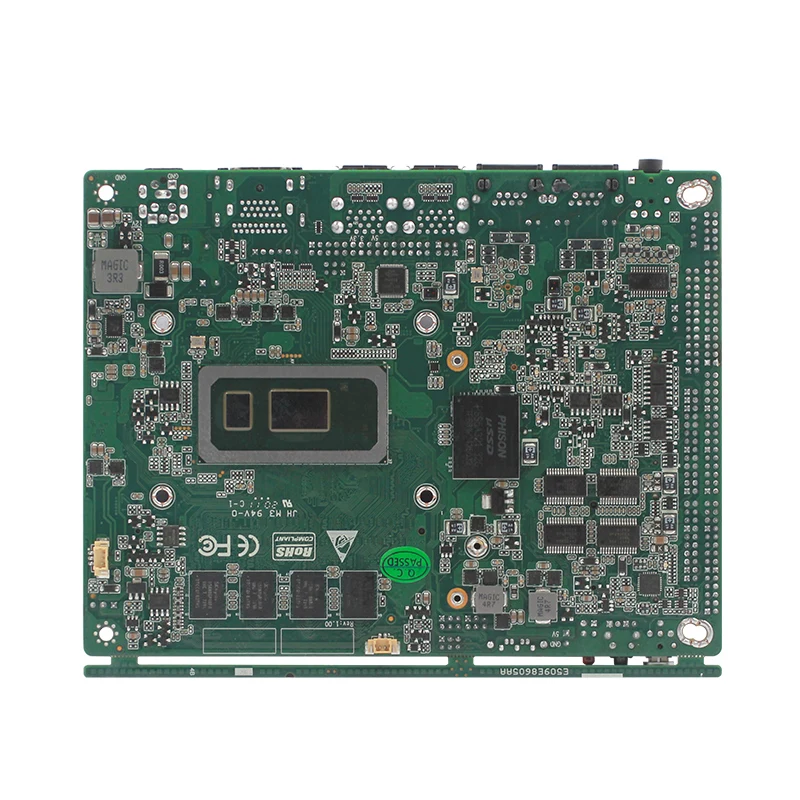

Отображение 4k-видео 8th мобильного телефона виски озеро Промышленная материнская плата Встроенный двойной DDR4 Поддержка 24

Процессор системы

Процессор

AdoptВиски озеро-U Celeron, Core i3 / i5 / i7 процессоров серии

Корпус процессора

NEC и BGA

Чипсет

Intel® Whiskey lake-U series SOC

BIOS

EFI BIOS

Оперативная память

Технология архитектуры

Двухканальный DDR4 2133 МГц; Максимальная вместимость поддерживает 24 г (бортовой 8G + Расширенная 16G)

Встроенная память частиц

4G / 8G DDR4 Встроенная память опционально

Слот для карт

1 * DDR4 SODIMM 260 разъем

Видео

Графический контроллер

Intel® UHD графика 620 (видеокарта для i7-8565U); Модель видеокарты связана с ЦП

HDMI

Один HDMI1.4 интерфейс, максимальная поддержка разрешения (HDMI1.4) 4096*22160 @ 30 Гц поддерживает отображение 4k-видео

DP + +

1 DP 1,2 интерфейс, поддержка DP + +, максимальная поддержка разрешения (HDMI1.4) 4096*2304 @ 60 Гц поддерживает отображение 4k-видео

Дифференциальная Сигнализация пониженного напряжения/электронной обработки данных

1 Дифференциальная Сигнализация пониженного напряжения максимальная поддержка 1920*1080 или 1 EDP1.2 максимальная поддержка 4096x2160 @ 60 Гц 24bpp (по выбору)

Двойной светодиодного табло

Дифференциальная Сигнализация пониженного напряжения/ПИД + DP, Дифференциальная Сигнализация пониженного напряжения/ПИД + HDMI, HDMI + DP синхронный или асинхронный дисплей

Три дисплея

Дифференциальная Сигнализация пониженного напряжения/ПИД + DP + HDMI синхронный или асинхронный дисплей

I / O объединительная панель

Порт

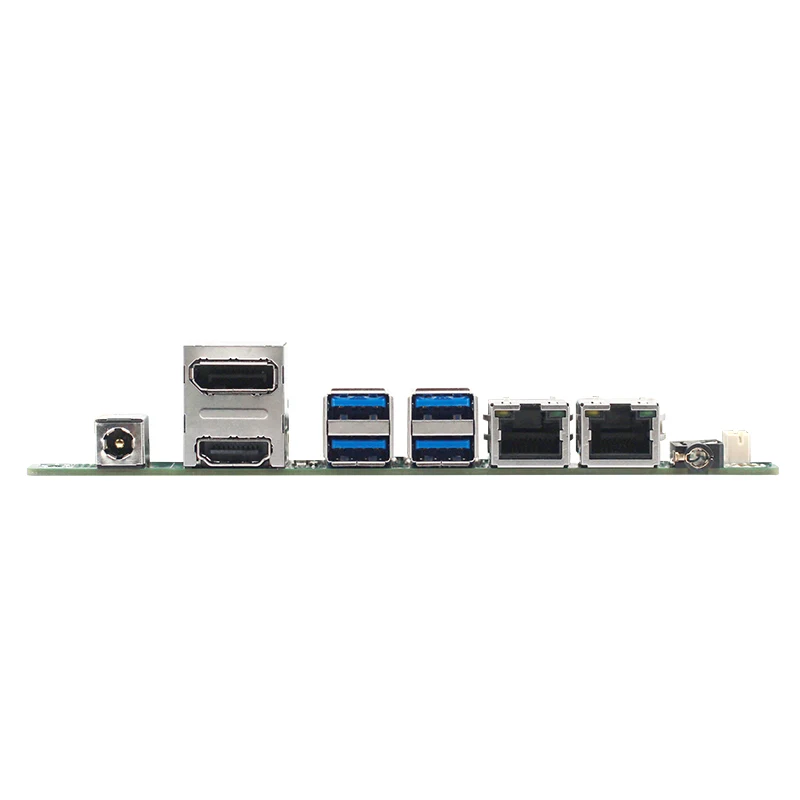

1 * HDMI, 1 * DP + +, 4 * USB3.1 (GEN2), 2 * LAN, 1 * микрофон + LINE2 1 * DC

В Интернете

Контроллер

1 Intel I211AT, один Intel I219-LM

Аудио

ALC662-VD

1 * MIC1,1 * LINE2 наших, 1 * MIC2,1 * спереди, 1 * SPDIF, 1 * усилитель (TPA3113D2,6 Вт)

Супер ввода/вывода

Контроллер

IT8786E-I / EX / GX / HX

Аппаратные средства мониторинга

Сторожевой таймер

0-255 секунд, обеспечивает режим наблюдения

Охладитель воздуха

Алюминиевый радиатор с вентилятором

Интерфейс ввода/вывода

USB

4 * USB3.1 (USB3.1 GEN2 обратно совместим), при использовании Celeron Pentium, USB может достигать GEN1 4 USB2.0

Последовательный порт

COM1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2 4 может быть выбран в качестве RS232 или RS485 по корпус перемычки и BIOS, COM3 может быть выбран в качестве RS422 / RS485 BIOS, COM5, COM6 являются RS232

GPIO

8 бит, предоставляем программы, свободно задать вход/выход, 3,3 V @ 24mA уровня

Расширение для автобусов

Mini-PCIE

1 слот Mini-PCIe, поддержка сигнала PCIE и usb-сигнального устройства

M.2

M.2 ключ E: 2230 (WIFI) интерфейс

Коробка для хранения

SATA

1 стандартный интерфейс SATAIII, максимальная скорость передачи данных 6 ГБ/сек.

M-SATA

1 Mini-PCIe M-SATA Scoket, поддержка двойной флеш-накопитель SANDISK протокола, максимальная скорость передачи данных 6 ГБ/сек. (выберите тот, который со встроенным SSD)

Бортовой SSD

Встроенная флеш-память 32G / 64G / 128G (Выберите один с MSATA)

Блок питания

Вид зарядного устройства

DC 9-36V питания
