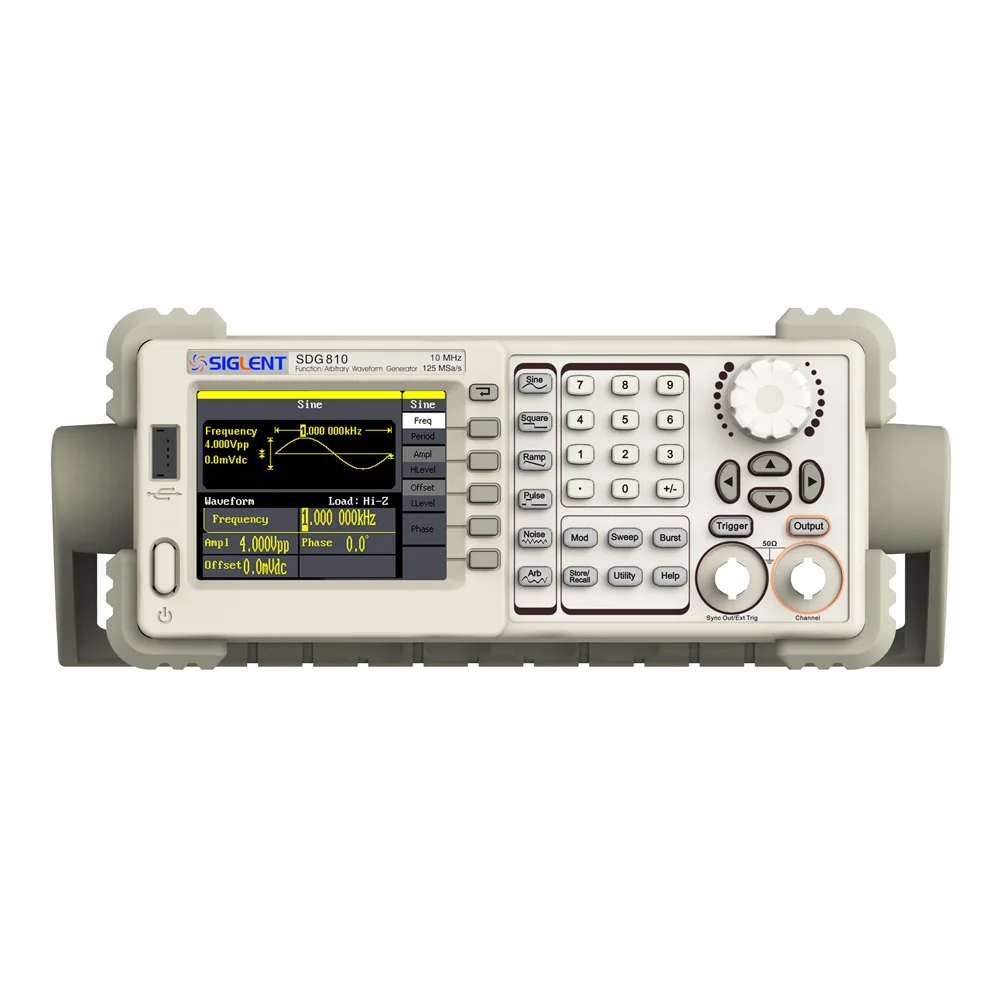

Siglent SDG810, экономичный генератор сигналов произвольной формы, Генератор Функций DDS



Добро пожаловать в SIGLENT TECHNOLOGIES CO., LTD.



Ведущий производитель осциллографов по отгрузке в Китае!



Описание продукта:



SDG800 серия экономичная функция/генератор сигналов произвольной формыОснащен максимальной выходной частотой 5 МГц, 10 МГц, 30 МГц и 125 MSa/s частота дискретизации. С новой инновационной технологией EasyPulse, SDG800 может генерировать импульс низкого дрожания, быстрого подъема/падения края независимо от частотного эффекта, в то время как рабочий цикл, края и ширина импульса могут быть широко и точно отрегулированы. SDG800 значительно превосходит производительность аналогичного генератора сигналов DDS.



Особенности и преимущества:

• Технология DDS, Одноканальный выход
• 125MSa/s частота дискретизации, 14bit вертикальное разрешение
• 5 типов стандартного выходного сигнала, встроенный 46 произвольных сигналов (включая DC)
• Полный набор функций модуляции: AM, DSB-AM, FM, PM, FSK, ASK, PWM, Sweep, Burst
• Обильный вход/выход: выход формы волны, синхронный выход сигнала, внешний триггерный вход
• Стандартные интерфейсы: usb-устройство, usb-хост
• Поставляется с мощным произвольным программным обеспечением для редактирования
• Поддержка удаленного управления

Особенности дизайна:





Рисунок 1Сравнение ребра при 1 кГц импульсного сигнала



Как показано на рисунке 1, при частоте 1 кГц, EasyPulse может поддерживать быстрый рост/падение края (20 нс), в то время как край обычных DDS очень медленно.





Рисунок 2Сравнение диапазона регулировки края при 1 кГц импульсного сигнала



Как показано на рис. 2, регулировка кромки EasyPulse имеет широкий диапазон, в то время как обычная Регулировка кромки импульса DDS ограничена.





Цифра 3Встроенный 46 видов произвольных сигналов (включая DC)



Как показано на рис. 3, серия SDG800 может выводить 5 видов стандартных сигналов и 46 видов широко используемых сигналов, включая общие формы сигналов, математические функции, функции приложения, функции окна и тригонометрические функции.





Иллюстрация 4Множественные функции модуляции



Как показано на рис. 4, серия SDG800 поддерживает несколько функций модуляции: AM, dsb-am, FM, PM, FSK, ASK, PWM,Линейная/логарифмическая развертка и взрыв.





Рисунок 5Поддержка программного обеспечения для редактирования ПК EasyWave



Как показано на рисунке 5, серия SDG800 поддерживает мощное программное обеспечение для редактирования ПК EasyWave, которое может использовать форму волны 14 бит вертикального разрешения и длину волны 16 КПТС. EasyWave предоставляет 9 стандартных сигналов: синус, квадрат, рампа, пульс, ExRise, ExpFall, Sinc, шум и DC, которые отвечают основным потребностям всех инженеров. Кроме того, он обеспечивает различные режимы рисования, такие как ручной чертеж, прямолинейный чертеж (в том числе горизонтальная прямолинейная линия, вертикальная прямолинейная линия,Прямолинейная линия от точки к точке), координатный чертеж и рисование уравнений, что облегчает создание сложных волноводов. Управление несколькими интерфейсами документов позволяет одновременно редактировать несколько сигналов. Серия SDG800 предоставляет 10 неvolatilestorage пространств для произвольных сигналов, а также вы можете редактировать и хранить больше сигналов через программное обеспечение EasyWave.





Технические характеристики:



Модель	SDG805	SDG810	SDG830
Максимальная выходная частота	5 МГц	10 МГц	30 МГц
Выходные каналы	1
Самплиинг скорость	125 Мвыб/с
Длина волны	16kpts
Частота Разрешение	1 μhz
Разрешение по вертикали	14 бит
Сигналов	Синус, квадрат, рампа, пульс, гаусский белый шум, произвольная форма волны, 46 типов встроенных произвольных форм волны
Синусоида	1μhz ~ 5 МГц	1μhz ~ 10 МГц	1μhz ~ 30 МГц
Прямоугольная волна	1μhz ~ 5 МГц	1μhz ~ 10 МГц	1μhz ~ 10 МГц
Пульс	500μhz ~ 5 МГц	500μhz ~ 5 МГц	500μhz ~ 5 МГц
Пандус/треугольный	1μhz ~ 300 кГц	1μhz ~ 300 кГц	1μhz ~ 300 кГц
Гауссовый белый шум	> 5 МГц	> Полоса пропускания 10 МГц (-3 дБ)	> 30 МГц
	Полоса пропускания (-3 дБ)		Полоса пропускания (-3 дБ)
Произвольной формы	1μhz ~ 5 МГц	1μhz ~ 5 МГц	1μhz ~ 5 МГц
Функции модуляции	AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
Стандартная конфигурация	Usb-хост и usb-устройство
Диапазон амплитуды	2mVpp ~ 10Vpp (50Ω), 4mVpp ~ 20Vpp (высокая устойчивость)
Спецификация выход
Точность по вертикали (синус 100 кГц)		± (1 mVpp + 0,3 дБ значения настройки)
Амплитудно-это действительно плоский экран		±0. 3 дБ (по сравнению с синусом 1 кГц, 5Vpp)
Защита		Защита от короткого замыкания защита
DC офсетная печать
Дистанция поездки (постоянного тока)		± 5 вольт постоянного тока (50Ω), ± 10 V (High-Z
Офсетная Печать точность		± (| Установочное значение смещения | * 1% + 3 мВ)
Ам модуляции
Перевозчик		Синус, квадрат, рампа, произвольный (кроме постоянного тока)
Модуляции сигналов		Синус, квадрат, рампа, шум, произвольный (2 МГц ~ 20 кГц)
Глубина модуляции		0% ~ 120%
DSB-AM модуляции
Перевозчик		Синус, квадрат, рампа, произвольный (кроме постоянного тока)
Модуляции сигналов		Синус, квадрат, рампа, шум, произвольный (2 МГц ~ 20 кГц)
Глубина модуляции		0% ~ 120%
Fm-модуляция
Перевозчик		Синус, квадрат, рампа, произвольный (кроме постоянного тока)
Модуляции сигналов		Синус, квадрат, рампа, шум, произвольный (2 МГц ~ 20 кГц)
Отклонение частоты		0 ~ 0,5 * Полоса пропускания разрешение 1 МГц
PM модуляции
Перевозчик		Синус, квадрат, рампа, произвольный (кроме постоянного тока)
Модуляции сигналов		Синус, квадрат, рампа, шум, произвольный (2 МГц ~ 20 кГц)
Отклонение фазы		Разрешение 0 ~ 360 °, 0,1 °
FSK модуляции
Перевозчик		Синус, квадрат, рампа, произвольный (кроме постоянного тока)
Модуляции сигналов		Квадратная Форма волны 50% рабочего цикла (2 МГц ~ 50 кГц)
Спросить модуляции
Перевозчик		Синус, квадрат, рампа, произвольный (кроме постоянного тока)
Модуляции сигналов		Квадратная Форма волны 50% рабочего цикла (2 МГц ~ 50 кГц)
ШИМ модуляции
Частота		500μhz ~ 20 кГц
Модуляции сигналов		Синус, квадрат, рампа, произвольный (кроме постоянного тока)
Развертки
Перевозчик		Синус, квадрат, рампа, произвольный (кроме постоянного тока)
Тип		Линейный/логарифмической
Направление		Вверх/вниз
Время развертки		1 мс ~ 500 с
Источник запуска		Ручной, внешний, внутренний
Взрыв
Сигналов		Синус, квадрат, рампа, пульс, произвольный (кроме постоянного тока)
Тип		Количество (1 ~ 50000 периода), бесконечное, закрытое
Start/Stop фразы		0 ° ~ 360 °
Внутренний период		1μs ~ 500 s
Закрытый источник		Внешний триггер
Источник запуска		Ручной, внешний или внутренний
Входной сигнал пуска
Уровень входного сигнала		TTL Совместимость
Наклон		Вверх или вниз
Длительность импульса:		> 100 ns
Входной импеданс		> 5 кОм, муфта постоянного тока
Синхронизация
Уровень напряжения		TTL Совместимость
Длительность импульса:		> 50 ns
Выходное сопротивление		50Ω (обычная)
Макс. Частота		2 МГц
ОБЩАЯ СПЕЦИФИКАЦИЯ
Тип дисплея		3,5 дюймовый 'TFT-LCD
Размеры		Ширина: 229 мм, высота: 105 мм, глубина: 281 мм
Вес		Вес нетто: 2,6 кг, вес нетто: 3,4 к
