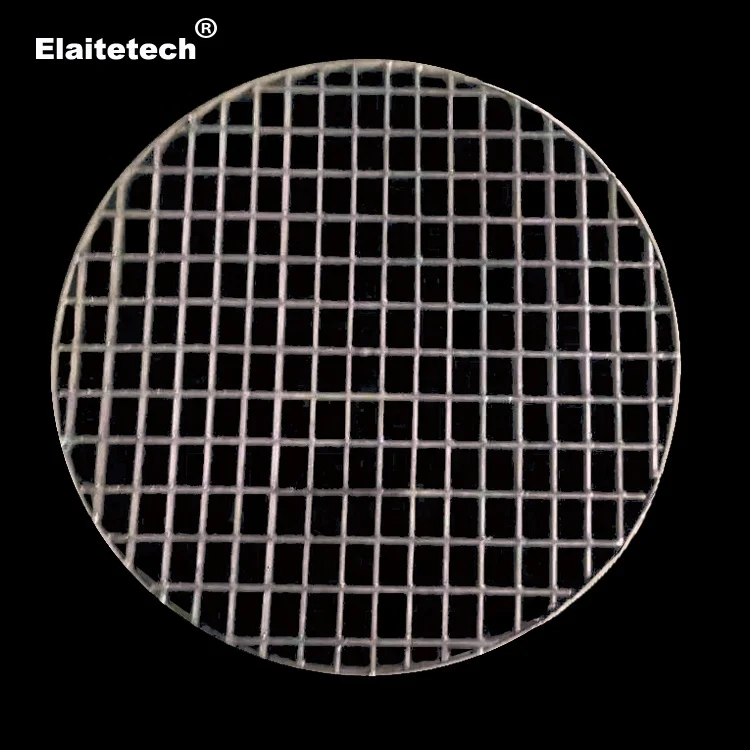

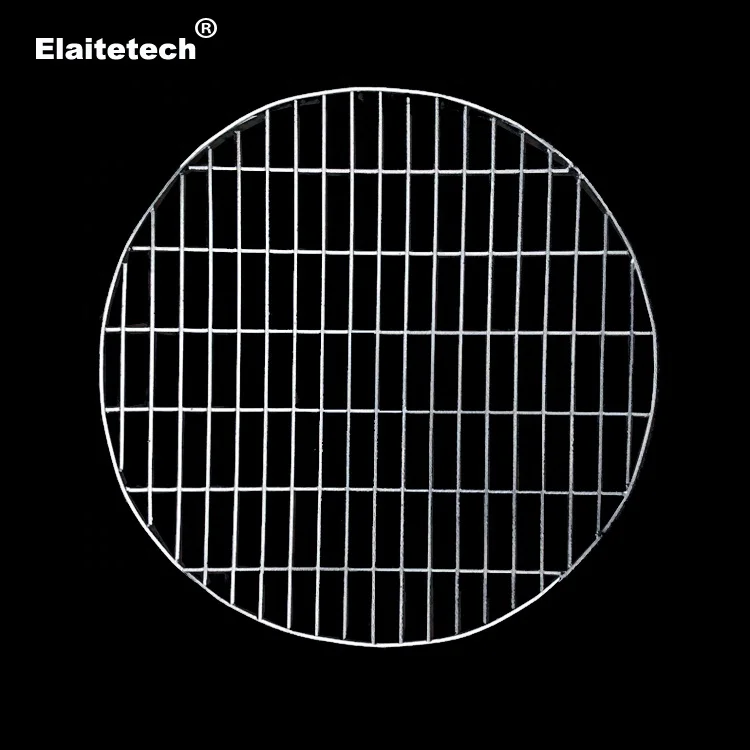

Сетка поддержки упаковки, также называемая опорная пластина для упаковки, является важной внутренней частью башни в упаковочной башне. Основная функция поддержки упаковки сетки/пластины заключается в том, чтобы нести упакованную кровать. Он состоит из гофрированных листов, перфорированных слотами/отверстиями для разделения потока газа и жидкости, максимизируя общую пропускную способность. Прорези/отверстия выкладываются в едином образце, где открывание подходит или превышает площадь поперечного сечения башни. Размеры прорезей/отверстий таковы, что упаковка не проходит через них. Угол гофрирования, высота и ширина каждого пучка варьируется в зависимости от дизайна и материала.

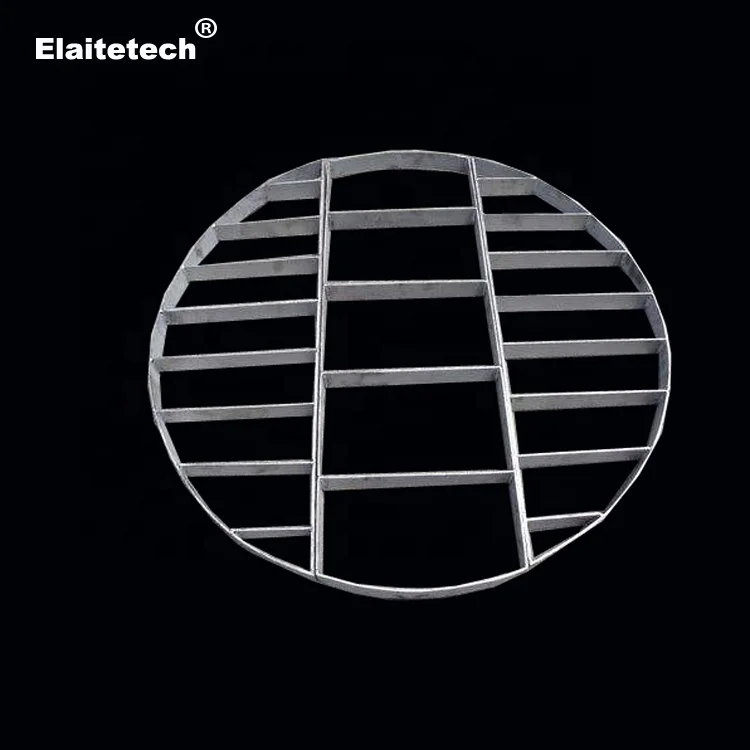

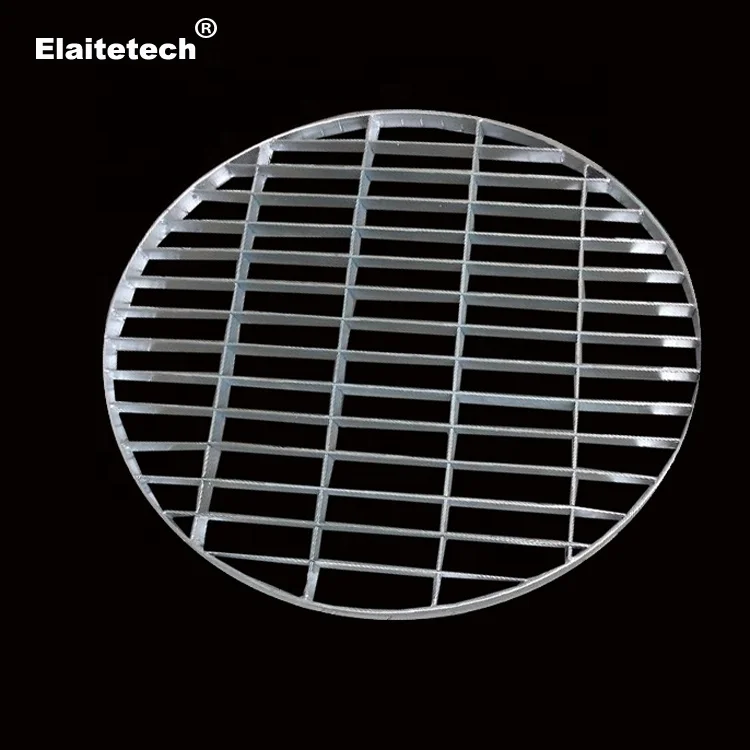

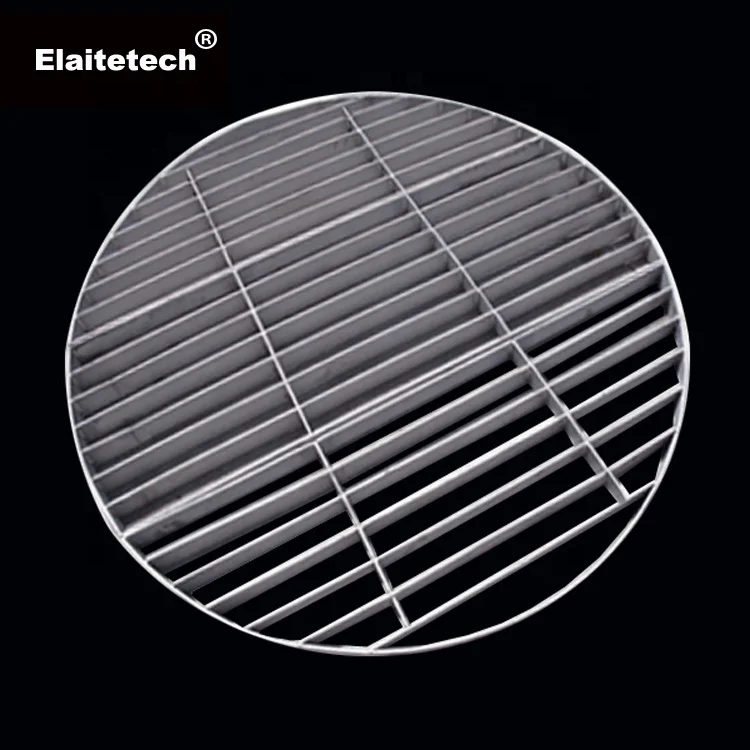

Тип решетки и многолучевой Тип предназначены для структурированной упаковки и случайной упаковки в различных средах, под давлением и давлением. Основная функция опорной сетки/пластины упаковки заключается в том, чтобы служить в качестве физической поддержки для упаковки башни плюс вес жидкости holdup. Ассортимент поддерживающих сеток для упаковки имеет более открытую сетку и совместим с дизайном слоя структурированной упаковки. Несколько конструкций луча доступны для случайных колец.
В зависимости от применения, опорная сетка для упаковки может быть изготовлена из различных металлов и пластмасс.
Металл:SS304, SS316L, Q235B, другие материалы по запросу.
Пластиковые:PP, GFPP, PVDF, PE все доступно.
Мы можем в соответствии с детальными требованиями проекта и выбрать тип поддержки сетки, чтобы удовлетворить подробные потребности.
Преимущества продукта
1. Высокая степень проницаемости для газа и жидкости.
2. Высокая степень стабильности с низким собственным весом.
3. Наличие различных типов материалов для различных уровней коррозии.
4. Простая установка в колонку.
Технические данные
Название продукта
Упаковка поддержка сетки
Применение
Используется для поддержки пластиковой или металлической конструкции башни.
Материал
Углеродистая сталь, нержавеющая сталь, включая 304,304L, 316L, 321410 и так далее.
Пластик, включая PP, RPP, PVC, CPVC,PTFE и так далее.
Армированный волокном пластик (FRP).
Форма
КруглыйС внешней рамкой или круглой без внешней рамки.
Способ установки
Без рамы, непосредственно сварены на опорной решетке/кольце на упаковочной башне.
С рамой болты и гайки могут быть разработаны для решетки для легкой сборки и крепления.
Рабочая температура
Поддержка упаковки из нержавеющей стали <300 °C.
Поддержка упаковки углеродистой стали <200 °C.
Пластиковая упаковка Поддержка <100 °C (PTFE для 250 °C).
Размер изделия (300-400 мм/часть)
TПредставленный диам.<600 мм, решетка поставляется в целой пластине.
Башня диам. 600-800 мм, решетка разделена на две части.
Башня диам. 900-1200 мм, решетка разделена на три части.
Башня диам. 1400-1600 мм, решетка разделена на четыре части.
