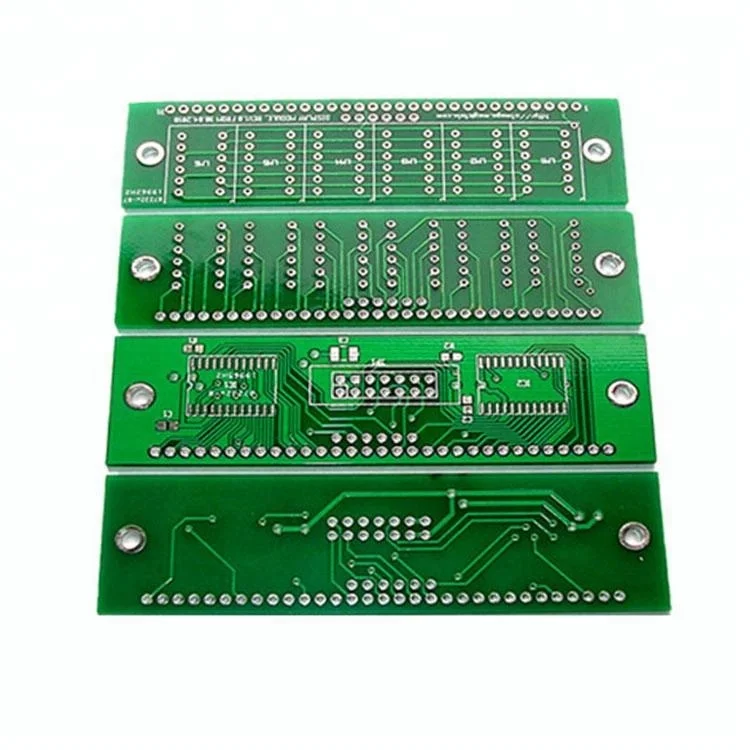

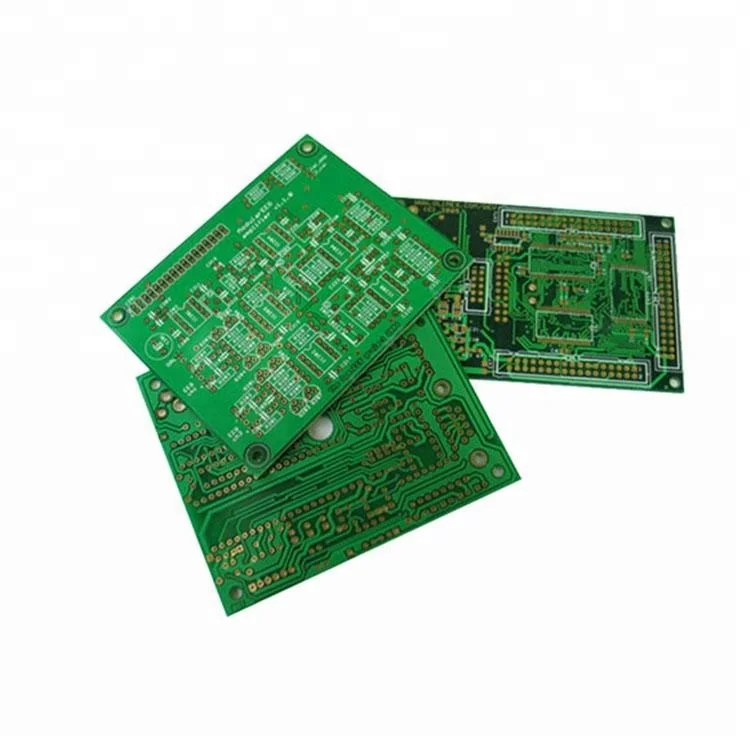

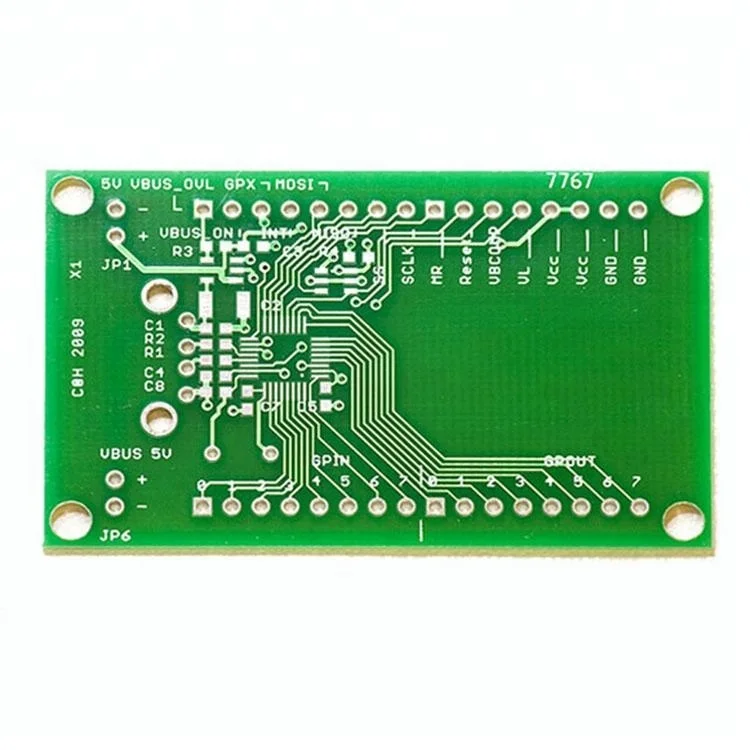

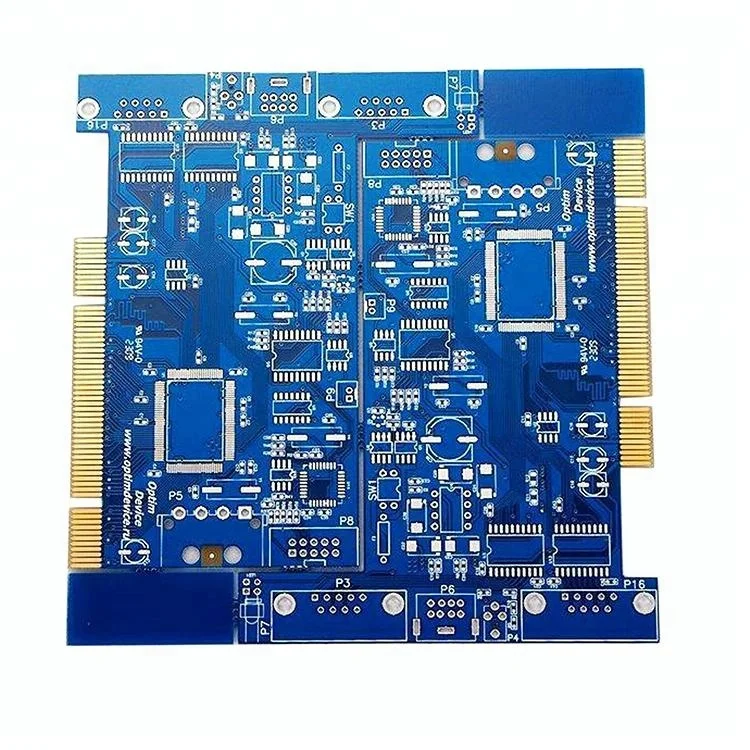

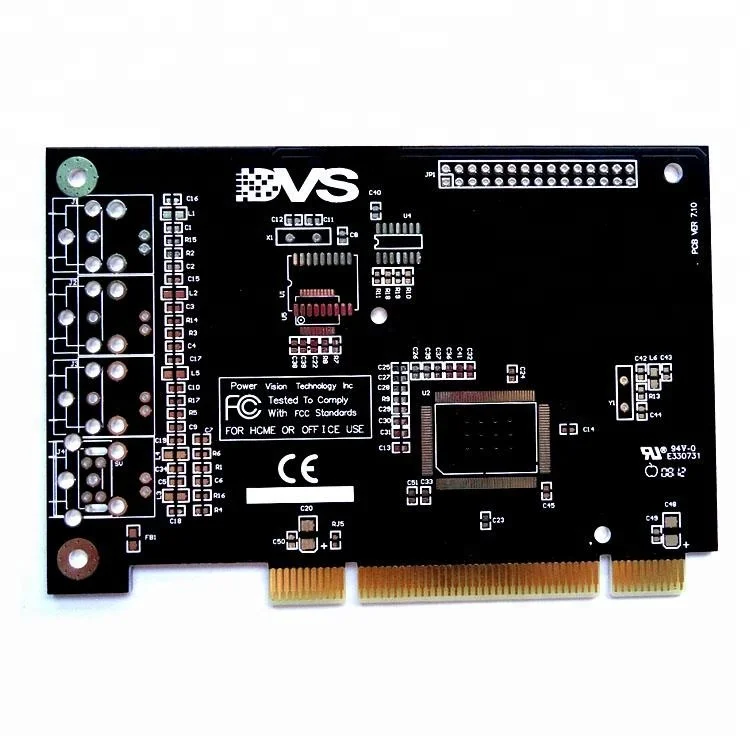

Профессиональный ENIG поверхностного покрытия печатной платы завод

Добро пожаловать в XingDa Electric Technology Co.,Ltd

Xindaxing Electric Technology Co.,LTd

Один-стоп OEM ODM PCBA производитель

Мы являемся профессиональным производителем различных печатных плат и PCBA с большим количеством10Опыт, мы можем предоставить разумную цену с высоким качеством продукции.

Наши услуги

Мы можем предоставить комплексное обслуживание:

1. Печатные платы PCB.

2. E-test.

3. Закупка электронных компонентов.

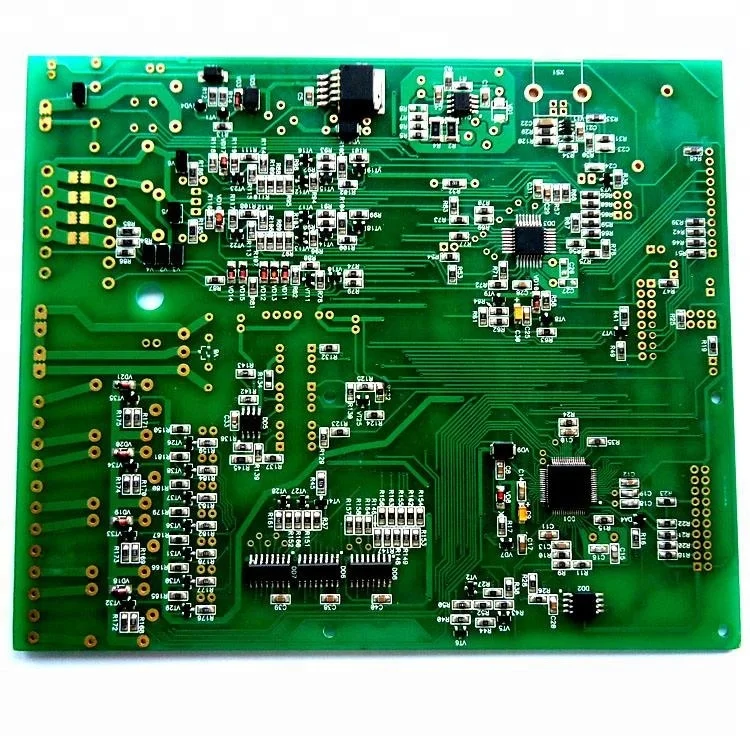

4. PCB сборка: доступна на SMT, BGA, DIP.

5. При создании PCBA функцияТеста.

6. КорпусСборка.

Производственная мощность печатной платы:

Предмет	Однослойная, многослойная, гибкая	Многослойная печатная плата, высокая плотность многослойная печатная плата, жестко-гибкая плата печатного монтажа (более четырех слоев Гибкая плата)
Слой	1-2 слоя (flex board)2-8 слоев)	1-8 слоев (flex board),2-16 слоев (жесткий-гибкий)
Размер финишной доски (макс.)	250 × 650 мм	250 × 650 мм
Толщина платы	0,0765 мм-0,6 мм	0,0765 мм-0,6 мм
Мин. Ширина трассировки и расстояние между линиями	0,05 мм/0,05 мм (1/3ozcopper фольги)	0,05 мм/0,05 мм (1/3ozcopper фольги)
Допуск по толщине	± 0,05 мм	± 0,05 мм
Изолирующим слоем толщина	12,5-50um	12.5um или <50um
Диаметр отверстия PTH. Допуск	≥ 0,1 мм	≥ 0,1 мм
Минимальный диаметр отверстия для сверления с ЧПУ	0,2 мм	0,2 мм
Минимальный диаметр отверстия для пробивки	0,1 мм	0,1 мм
Мин половина круглого отверстия диафрагма	Φ = 0,3 мм	Φ = 0,3 мм
Допуск на отверстие (пересекающее отверстие)	± 0,075 мм	± 0,075 мм
Допуск на сверление отверстий (не пересекающиеся)	± 0,05 мм	± 0,05 мм
Отверстие положение	± 0,1 мм	± 0,1 мм
Допустимая погрешность по контуру	± 0,05 мм	± 0,05 мм
Иммерсионное золочение	Золото Толщина: 0.025um-0.125um Олово Толщина: 1um-4um	Толщина золота: 0,025м-0,125мкм толщина олова: 1um-4um
Электрические никель-золото	Толщина золота: 0025 мкм-0125 мкм толщина олова: 1 М-5 мкм	Толщина золота: 0025 мкм-0125 мкм толщина олова: 1 М-5 мкм
Имерсионное Олово	Sn:0.025um-0.125um	Sn:0.025um-0.125um
Анти-тарниш (OSP)	0.1um-0.5um	0.1um-0.5um
Гашиш	1-40um	1-40um
Свинец олово	1-40um	1-40um
Погружения Ag	≥ 1.5um	≥ 1.5um
Терморегулирующий допуск белого масла	± 0,2 мм	± 0,2 мм
Минимальная ширина Зеленый масло	0,125 мм	0,125 мм
Минимальная ширина терморегулирующее белое масло	0,4 мм	0,4 мм
Управление сопротивлением	± 100%	± 100%
Тепла ударное испытание	260 ± 5 °C/10С/3T/ни расслоения /Вспенивание	260 ± 5 °C/10С/3T/ни расслоения /Вспенивание
Тест солдерабилиты	260 ± 5 °C/3-5S/полу-humid≤ 3%	260 ± 5 °C/3-5S/полу-humid≤ 3%
Готовые прочность стирания	≥ 0,8 кг/см	≥ 0,8 кг/см
Тест загрязнения	≤3ug/inch2	≤3ug/inch2
Готовые старения	72H,70 °C	72H,70 °C
Стандарт продукта	Заводской знак: ГБ; IPC-3012;IPC-6013 Ⅱ IPC-6013 Ⅲ серо-mark; Другое	Заводская Марка: GB;IPC-3012;IPC-6013 Ⅱ IPC-6013 Ⅲ; Армейский знак; Другое
Сертификация безопасности	UI794: другое	UI794: другое
Сертификация по охране окружающей среды	ROSH;SGS6 отчет об испытаниях; REACH 38 term отчет об испытаниях	ROSH;SGS6 отчет об испытаниях; REACH 38 term отчет об испытаниях

Технические

1) Профессиональная технология поверхностного монтажа и пайки отверстий;

2). Различные размеры, такие как 1206,0805,0603,0402,0201Компоненты SMT технологии;

3).X-rayТехнология ICT (Тест цепи),FCT (тест функциональной цепи);

4). Технология пайки азотного газа для SMT;

5). Высокостандартная сборочная линия SMT и припоя;

6). Высокая плотность взаимосвязанных плат размещения технологии.

Сопутствующие товары

10Годы фокусировки на высококачественной PCB, FPC и PCBA!

Информация о компании

Компания XingDa Electric Technology Co., ltd. расположена в Шэньчжэне, была основана в # году

2011 с более чем 200 сотрудниками, является профессиональным производителем PCB, FPC

И PCBA(PCB + компоненты + сборка).

Обзор фабрики

Клиентское посещение

Выставки:

Вопросы и ответы

Как работать с нами?

В1: вы фабрика или торговая компания?

О: XingDa является производителем/заводом PCB/FPC/PCBA. Мы занимаемся печатной платой/печатной платой в течение 6 лет.

Вопрос 2: безопасен ли мой файл PCB, если я отправлю его вам для производства?

О: мы уважаем Управление по дизайну клиента и никогда не будем производить PCB для кого-то другого без вашего разрешения. НДС является приемлемым.

В3: Можете ли вы Копировать образцы печатных плат без Gerber файла?

О: Да, мы можем клонировать PCB в соответствии с вашими образцами.

В4: какой платеж вы принимаете?

О: TT/ Western Union/ Paypal/

В5: каков ваш способ доставки?

О: 1. У нас есть собственный экспедитор для отправки товаров через DHL, UPS, FEDEX, TNT,EMS.

2. Если у вас есть собственный экспедитор, мы можем сотрудничать с ними.

В6: как насчет минимального заказа?

A: для печатной платы: 1 шт.

Для PCBA: 1000 шт

Вопрос 7: каков ваш основной рынок?

О: Европа, США, Бразилия, Россия, Турция, Austrialia, Сингапур...
