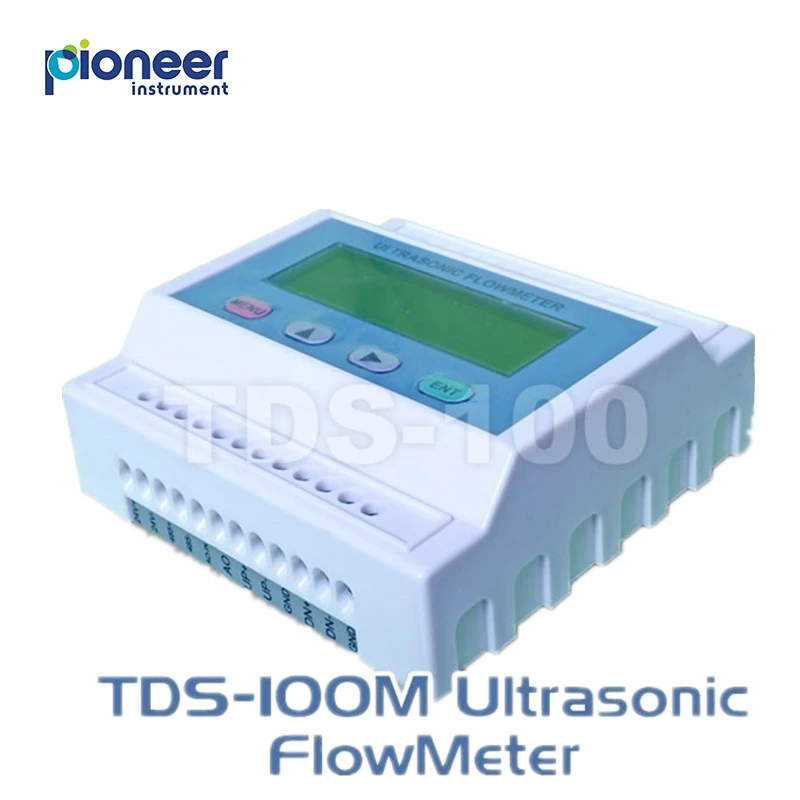

TDS-100M низкозатратный ультразвуковой расходомер с датчиком

Предмет

Спецификация

Основной блок

Точность

Лучше, чем ± 1,0%

Точность повторяемости

0.2%

Измерение периода

0.5S

Принцип измерения

Принцип измерения времени перевозки

Дисплей

ЖК-дисплей с подсветкой. 2x20 букв.

Выход

Одноканальный стандарт изоляции RS485 выход

Одноканальная изоляция 4-20мА или 0-20мА активный выход.

Один канал Окт выход

Один канал изоляции релейный выход,

Входной сигнал

Двухканальная трехпроводная система PT100 с платиновым резистором, входная петля, чтобы сделать счетчик тепла имеет функцию отображения количества тепла.

Трехканальный 4-20mA вход опционально

Другие функции

Автоматическая память положительная, отрицательная, чистая скорость потока и количество тепла за последние 512 дней, 128 месяцев, 10 лет

Автоматическое запоминание времени включения/выключения питания и скорости потока последних 30 раз, реализуется для пополнения вручную или автоматически, считывает данные через протокол связи Modbus.

Мощность

AC 85-264V или Изоляция DC 8-36VDC

Потребляемая мощность

Меньше, чем 1,5 W

Температура окружающей среды

-30 °C ~ 80 °C

Влажность окружающей среды

85% RH

Класс защиты от поражения электрическим током

IP65

Жидкостей

Видов жидкостей

Практически все широко используемые чистые жидкости. Также могут применяться жидкости с небольшим количеством крошечных частиц. Размер частиц должен быть менее 75 мкм, концентрация частиц менее 20 000ppm. Жидкости не должны содержать никаких или очень мелких пузырьков воздуха. Примерами являются Охлажденная/горячая вода, морская вода, сточные воды, химические жидкости, нефть, сырая нефть, алкоголь, пиво и т. Д.

Температура

-40 °C ~ 160 °C

Труба

Материал трубы

Все металлы, большинство пластмасс, стекловолокно и т. Д.

Размер трубы

DN15mm ~ 6000 мм

Трубный прямой run

Более 10D для восходящего потока, более 5D для нисходящего потока, 30D Если насос находится рядом с восходящим, где D диаметр трубы.
