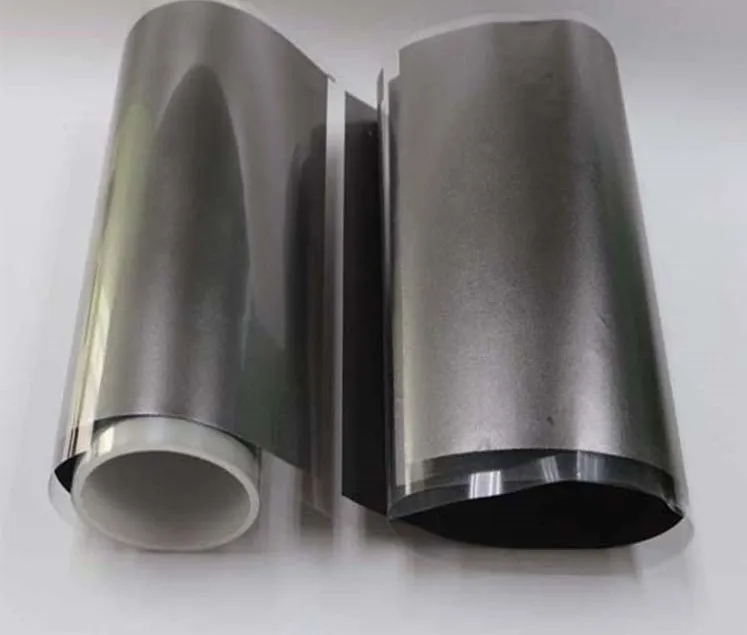

Flexible Thermal Graphite Sheet





Key properties



1.Excellent thermal conductivity:600 to 1900 W/m.k



   (2 to 4 times as high as copper,3 to 6 time as high as aluminum)



2.Light weight: Specific gravity:0.85 to 2.17 g/cm3



   (1/4 to 1/10 of copper,1/1.3 to 1/3 of aluminum in density)



3.Flexible and easy to be cut or trimmed(withstands repeated bending)







Applications



1.Cellular phone,DVC,DSC,PC and peripherals,pickup
2.Semiconductor manufacturing equipment
   (Sputtering,Dry etching,Steppers)
3.Optical communications equipment



 The graphite sheet is widely used in LED line.



Physical properties



Model Parameter			GSH-12	GSH-17	GSH-25	GSH-70	GSH-100
Thickness (mm)			0.012±0.005	0.017±0.005	0.025±0.005	0.07±0.01	0.1±0.01
Thermal conductivity W/m.k		X.Y Direction	1800 to 1900	1700 to 1800	1500 to 1600	700 to 900	600 to 800
		Z Direction	15	15	15	15	15
Thermal diffusivity (cm2/s)			9 to 10	9 to 10	9 to 10	9 to 10	9 to 10
Specific gravity (g/cm3)			2.17	2.13	2.1	1.08	0.85
Specific heat (50°C)(J/gk)			0.85	0.85	0.85	0.85	0.85
Thermal resistance(°C)			400	400	400	400	400
Extensional strength  (Mpa)	X.Y Direction		45	39	28	20	19.2
	Z Direction		0.1	0.1	0.4	0.4	0.65
Bending test (Times) (R5/180°)			>10,000	>10,000	>10,000	>10,000	>10,000
Electrical conductivity (S/cm)			20000	20000	20000	96000	96000
