Общее описание

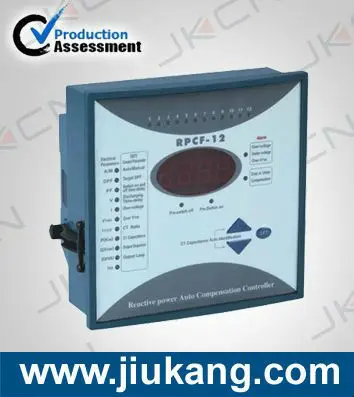

Родф серии реактивной мощности Автоматическая компенсация контроллер, исходя из 16 цифр микропроцессор, принимает Фурье продвижение разложить арифметику, для того, чтобы получить мощность основной волны данных, контроллер специально используется для компенсации реактивной мощности в системе питания с гармоническим волновым источником. Все компоненты имеют технологию поверхностного монтажа, регургитантный припой, многоступенчатый контроль, это позволит всем контроллерам RPCF работать стабильно и надежно. Rpcfc тип имеет RS485 порт, стандартный протокол. Он может использоваться в качестве сетевого счетчика.



Функции



1. На основе фундаментальной волновой реактивной мощности, рассчитать реактивное питание, чтобы быть включенным, это может избежать переключения ударов любых форм, он может точно отображать коэффициент мощности системыС гармонического.

2. Высокая точность измерения, широкий объем дисплея.

3. Общий коэффициент мощности дисплея в реальном времени и основная волна PF.

4. Отображение в реальном времени искажений напряжения и тока.

5. Всего 12 видов кодирования выход может быть выбран.

6. 16 цепей выхода на максимуме.

7. Дружественный интерфейс человека, удобная работа.

8. Различные настройки управления можно регулировать в цифровой форме, напрямую и легко.

9. Автоматические и ручные операции, два режима.

10. Защита от перенапряжения и отсутствия напряжения.

11. Защита от сверхмасштабного гармонического волнового напряжения.

12. Данные не теряются даже при отключении питания.

13. В настоящее время сигнала входное сопротивление ≤0. 01Ω.

14. Функции связи (MODBUS-RTU RS485) при условии.

15. Компенсирующий коэффициент мощности может быть скорректирован: 0,70 лагов ~ 0,7 вперед.



Основные технические параметры



1. Номинальное рабочее напряжение: 380 В, 220 В, 110 В ± 10%

2. Номинальный рабочий ток: 5А

3. Номинальная Рабочая частота: 45-65 Гц

4. отображаемый Коэффициент мощности: lag 0,001-forward 0,001

5. измеренная Реактивная мощность: 0-9999Kvar

6. измеренная активная мощность: 0-9999квт

7. При отсутствии Защита от перенапряжения: AC300V или AC 180 V

8. мощность выходного контакта: 220 В переменного тока 7а

9. Чувствительность: 20 мА

10. Режим отображения: 4 цифры Красный светодио дный

11. Общее потребление: 10VA

12. Размер контуров: 144 мм × 144 мм или 122 мм × 122 мм или 170 мм × 110 мм

13. Размер отверстия: 138 мм × 138 мм или 113 мм × 113 мм или 162 мм × 102 мм

14. Режим крепления: вставное крепление с помощью обратного резьбового винта или рельсового монтажа.

15. Установка значения Область применения:



A) Авто/Ручное автоматическое/ручное управление



B) Коэффициент мощности 0.70ind-0.70cap



С) задержка переключения 2-200 с



D) Длительность разрядки конденсатора 0-480 с



E) напряжение линии перенапряжения 400-450 в (фазовое напряжение: 230-265 в)



F) частота искажений 0,1-30.0%



G) коэффициент трансформации CT 50-4000/5



H) C1 емкость 0,1-100,0 Квар



I) код вывода Pr-01-12



J) Выходные схемы 1-16 схем



K) адрес связи 1-255



L) скорость связи 4800,9600, 19200,1152
