Электрический кабель среднего напряжения

Применение:

Он используется для передачи и распределения мощности в передачи и распределения энергии системы 35kV или ниже.

 Он обычно применяется в таких областях, как в том числе питания, строительство, горнодобывающей промышленности, металлургии, химической индустрии

 И в полной замене масла бумаги изолированный кабель питания и частичной замены

 От силовой кабель с ПВХ-изоляцией.

Кабель с изоляцией из сшитого полиэтилена/электрический провод с ПВХ изоляциейПокрывают серии изделий из проволоки,И его рабочая температура

Отличается в зависимости от разных изоляционные материалы,В основном от 70 до 90 градусов температура и т. д.

В соответствии с Тип проводника, в том числе твердых проводник ПВХ/электрической изоляцией из сшитого полиэтилена провода,

Standed ПВХ/XLPE изолированный провод гибкий ПВХ/XLPE изолированный провод с разными цветами.

В соответствии со своим формы, в том числе плоских проволочных поясов, тёмные очки в круглой проволочной и т. д. с разными цветами.

Выбирается в соответствии с его основной номер, в том числе, одножильные провода, многоядерный провод и т. д. с разными цветами.

Установка
Этот кабель может быть установлен в воздуховод, лоток или прямого захоронения. Рекомендуется установка инструкции заводом-местный Электрический товара, или любой другой эквивалентный отслеживать их, так, что защита лиц и целостности продукта не будет зависеть от eciencies в установке.

Продукция в основном в соответствии с стандарт iec 60502, также могут быть изготовлены в соответствии с требования к OEM и другие стандарты, как, например, стандарт bs, din стандарт, стандарт ASTM и т. д.
Ранг напряжения тока до 35kv, площадь поперечного сечения может составлять до 400 sqmm (тигельный Горн для алюминиевого проводника). Проводник долгое время рабочая температура составляет 90 градусов. В связи с защитой от короткого замыкания, проводник самая высокая температура должна быть не более 250 градусов.


С помощью функции:
1. Номинальное напряжение: сапоги до середины голени/U: 26/35kV, 21/35kV, 12/20 КВ (24 кв), 8,7/10kV, 8,7/15kV, 6/6kV, 6/10kV.

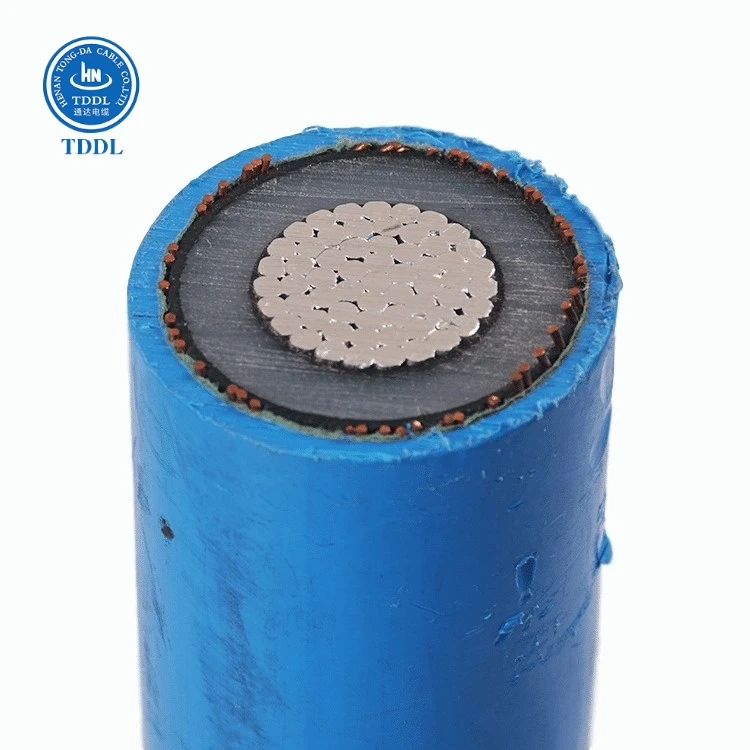

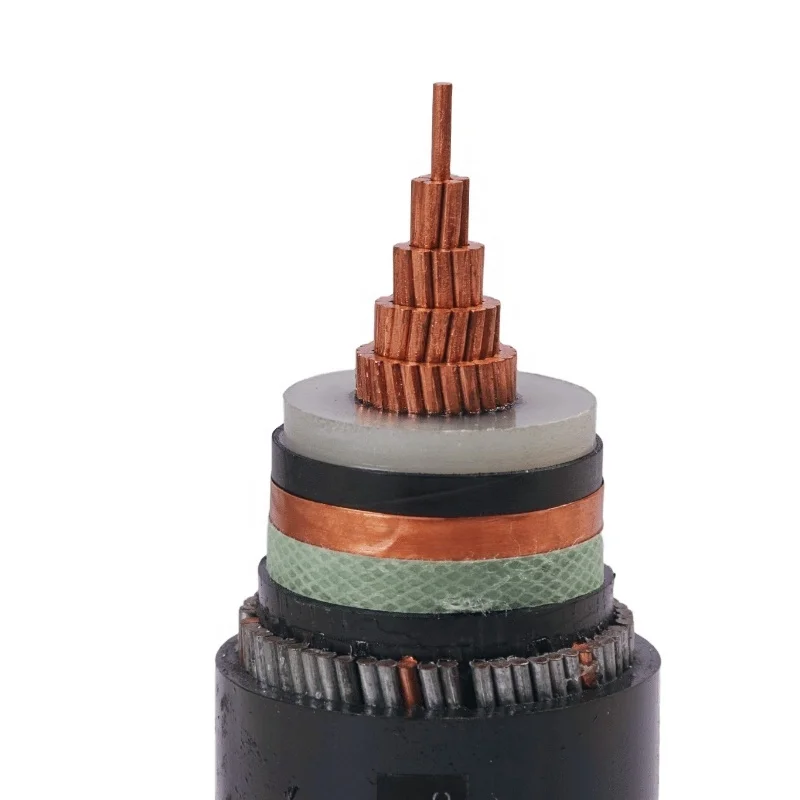

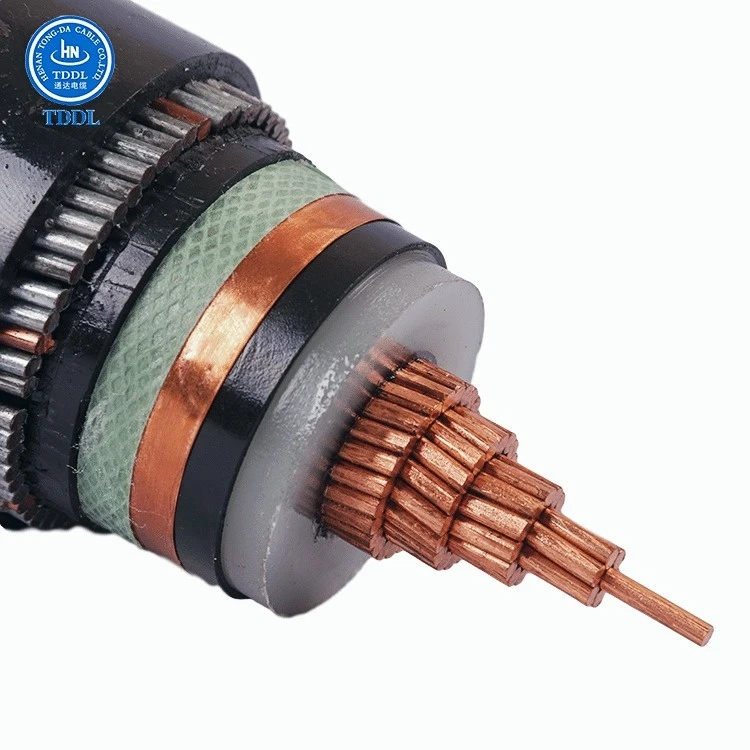

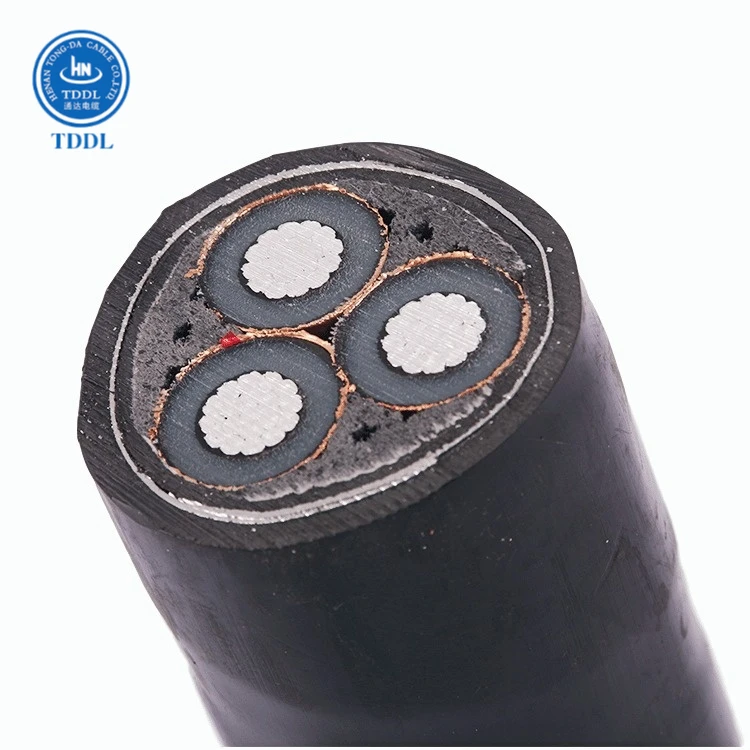

2. Нет. Основных функций: одноядерный, трехжильный.

3. Самый высокий допускается рабочая температура проводника для долгосрочной перспективе работает 90oC. В микросхема с защитой от короткого замыкания (макс. Длительный срок составляет не более 5 секунд). Самая высокая температура для проводника не больше, чем 250.

4. D.C сопротивление провод соответствует положениям GB/T3956-1997.

5. Температура окружающей среды должна быть не должно быть меньше 0 в тех случаях, когда лежал. В противном случае она должна быть предварительно.

6. Кабель проложен без горизонтальных предела падения. Мин. Радиус изгиба трех жильный кабель должен быть не менее 12 раз внешний диаметр кабеля.

7. Рабочая частота испытательное напряжение:.

Для кабеля с сапоги до середины голени из 3.6kV или ниже: 2.5Uo + 2kV/5 мин без проколов.
Для кабеля с сапоги до середины голени из 3.6kv ~ 18kV: 3.5Uo/5 мин без проколов.
Для кабеля с сапоги до середины голени из 21kV и 26 кВ: 2.5Uo/30 мин без проколов.

8. Частичная разряда Тест: разрядная громкости не должно быть больше чем 10 ПК под 1.73Uo для кабеля.

Эта серия включает в себя:

 Медь (алюминий) сердечник, изоляцией из сшитого полиэтилена и обшит силовые кабели.

Медь (алюминий) сердечник, изоляцией из сшитого полиэтилена, PE силового кабеля.

Медь (алюминий) сердечник, изоляцией из сшитого полиэтилена, покрытый стальной лентой армирование ПВХ оболочке силовых кабелей.

Медь (алюминий) сердечник, изоляцией из сшитого полиэтилена, покрытый стальной лентой армирование, PE силового кабеля.

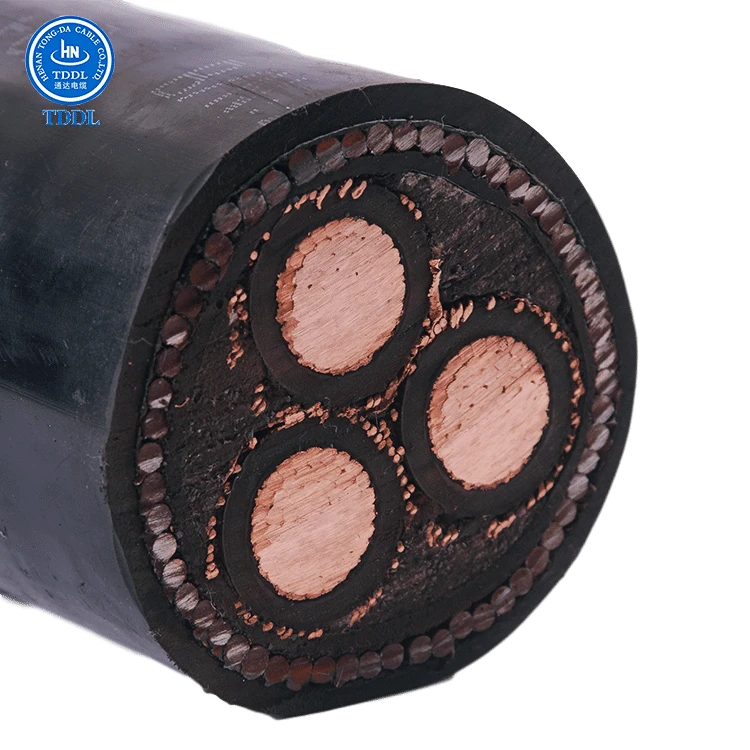

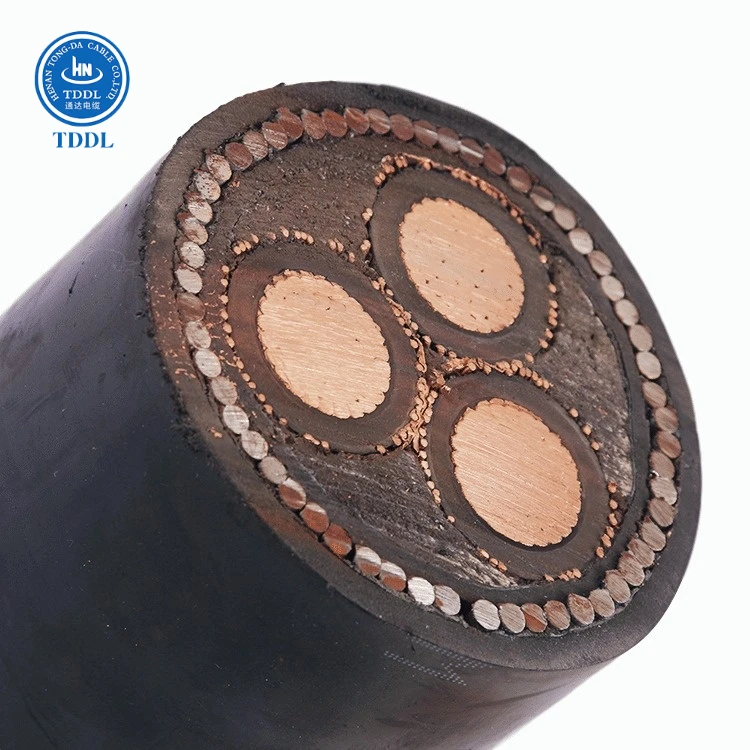

Медь (алюминий) сердечник, изоляцией из сшитого полиэтилена, стальная проволока, ПВХ обшит силовые кабели.

Медь (алюминий) сердечник, изоляцией из сшитого полиэтилена, стальная проволока, PE силового кабеля

Номинальное напряжение: 0,6/1kV, 3,6/6kV.

Количество жил кабеля: возрастом от 1 года до 6.
