Новый высокомощный светодиодный волоконно-оптический двигатель DMX512 мощностью 45 Вт 75

Описание и отзывы

Трекер стоимости

Характеристики

Новая высокая мощность 45 Вт 75 Вт 100 DMX512 светодио дный Волоконно-Оптический Двигатель Небольшого рабочего объёма

1, CE/CCC
2, высокая мощность
3. Можно добавить пульт дистанционного управления
4, изменение цвета

Светодио дный-DMX серия источник света руководство

(Светодио дный-45/75/100)







Краткое введение

Добро пожаловать в использование источника света серии LED-DMX, который использует передовую технологию управления микроэлектроникой, контролируя освещение путем преобразования международного популярного DMX512/1990 стандартного цифрового контрольного сигнала в аналоговый контрольный сигнал; источник света имеет три канала под названием RGB, и каждая машина занимает три места, Так же, как каждый канал может реализовать 256 класс для контроля их уровня, в основном для платформы управления DMX для управления освещением.



1. параметры производительности:

Входная мощностьAC 100-120 V или AC 220-240 V 50/60 HZ

Интенсивности выхода256 шагов

Входной сигналDMX512/1990

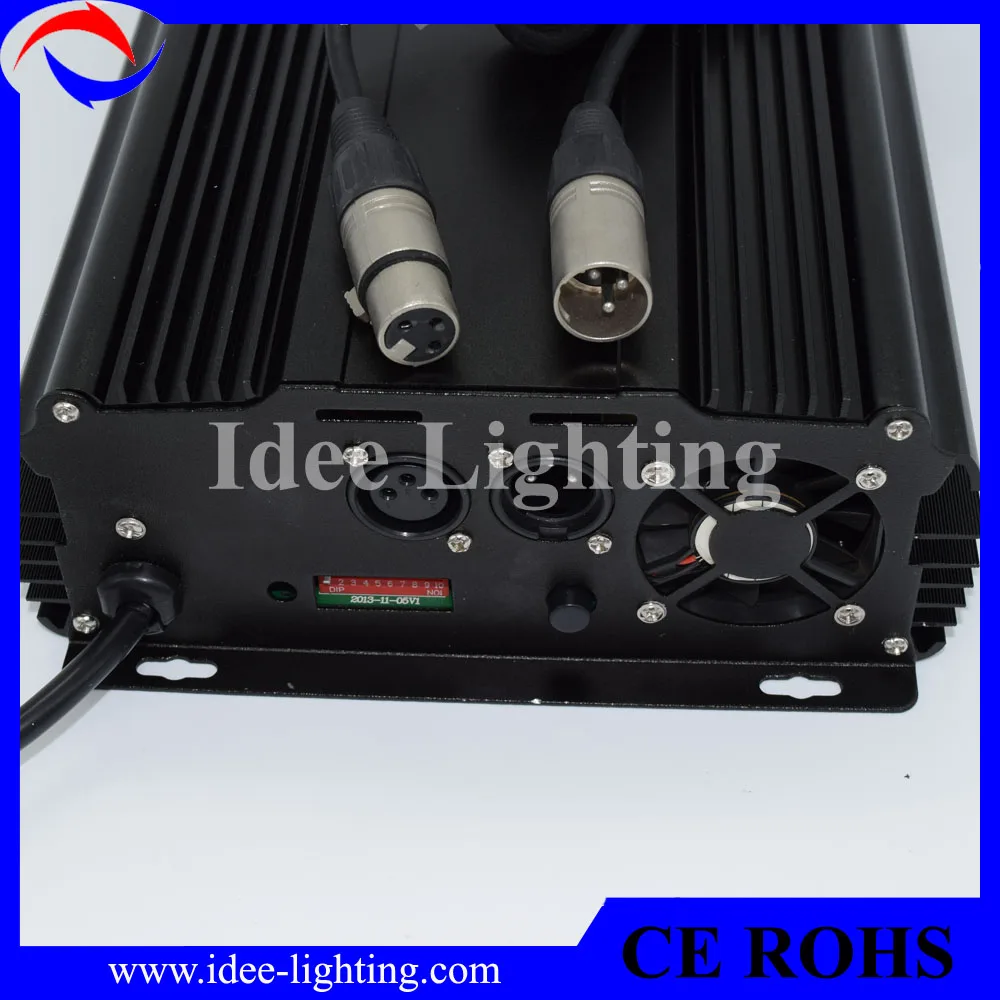

DMX512 стандарт розетки XLR-3 кэроны штепсельной вилки

Код занимаемого места каждый световой двигатель занимает три места (1, 4, 7, 10,13)

Размер продуктаL200 * W178 * H78MM (45 Вт)

L275 * W178 * H78MM фиксаторами на прищепке (75 Вт, 100 W)



2, основная функция

1, международный стандарт DMX512 вход соглашение, код сайта расправлен сверху с помощью переключателя.

2, выход затемнения от 0 до 100%, в общей сложности 256 классов интенсивности.

3. Световой двигатель имеет 16 видов тестового режима и 16 уровней, меняющих скорость.

4. Корпус светового двигателя изготовлен из алюминиевого сплава, который имеет хорошее тепловое излучение, чтобы гарантировать светодио дный намного дольше.

5, двигатель с 75 Вт, 100 Вт имеет теплостойкость, когда температура корпуса превышает 50 градусов, тогда его система будет отключена автоматически, между тем, его вентилятор будет работать для извлечения тепла.



3. Использование источника света





P.S:FUN=ВЫКЛЮЧЕНО означает, что вы принимаете Режим сигнала DMX512 (10^ThКод должен быть включен)



Установите первый адрес DMX:

Источник света использовать код ВКЛ-ВЫКЛ, чтобы установить на тот адрес, который указан, и числа от 1 до 9 кода ВКЛ-ВЫКЛ для создания DMX512

Исходный код двоичного номера адресата ВКЛ-ВЫКЛ, и первый-самый маленький, а девятый-самый высокий, который может быть установлен на 170 шт.

DMX512 начальный адрес должен быть цифра сумма код ВКЛ-ВЫКЛ от код ВКЛ-ВЫКЛ 1-9, и нажмите кнопку код ВКЛ-ВЫКЛ вниз (на положение, чтобы установить"1"), Тогда вы можете получить его цифру, если кнопка включения кода была вверх, (набор«0»), Тогда его цифра будет0.



Пример 1:

Смотрите картинку-1 шт.,В тех случаях, когда начальный адрес DMX512 должны быть установлены до38, Пожалуйста, нажмите кнопку второго, третьего и шестого"1",И остальное положение должно быть«0», Тогда общая стоимость от 1-9 сайта должна быть32/+ 4/+ 2,Другими словами, начальный адресDMX512 будет 38.

Изображение 1



Пример2:

См. изображение 2, когда начальный адрес DMX512 необходимо настроить до 388, Пожалуйста, нажмите кнопку от третьего, восьмого и девятого до"1"И остальное положение должно быть«0», Тогда общая стоимость от 1-9 сайта должна быть 4+ 128 + 256 = 388, Другими словами, начальный адресDMX512 будет 388.

Изображение 2

4. Автоматическая инструкция по эксплуатации

P.S пресс-10^ThКнопка для автоматического режима работы.

Дополнительный результат (нажмите кнопку от 1-4)

1) Кнопка 1: автоматический круг

2) Кнопка 2: постепенное изменение семи цветов

3) Нажмите кнопку 1,2: постепенное изменение красного, зеленого и синего цвета

4) Button3: мерцание семь цветов на выбор

5) нажмите кнопку 1,3: мерцание красного, зеленого и синего цвета

6) нажмите кнопку 2,3: красный цвет

7) нажмите кнопку 1,2, 3: зеленый

8) Кнопка 4: синий

9) нажмите кнопку 1,4:Цвет: желтый

10)Нажмите кнопку2,4: фиолетовый

11) нажмите кнопку 1,2, 4: светло-зеленый

12) нажмите кнопку 3,4: белый

13) нажмите кнопку 1,34: постепенное изменение и мерцание семи цветов. 14) нажмите кнопку 2,3, 4: постепенное изменение и мерцание красного, зеленого и синего 15) нажмите кнопку 1,2, 3,4: мерцание семи цветов и мерцание красного, зеленого и синего

Дополнительная скорость (нажмите код ВКЛ-ВЫКЛ 5-8)

1) Нажмите 5: 0,5 s 2) Нажмите 6: 1 s 3) Нажмите 7: 1,5 s 4) Нажмите 8: 2 s



5. Схема системы



6,Внимание к установке и использованию

1, эта серия источника света может использовать только источник питания, указанный в руководстве, в противном случае, это повредит источник света.

2. При подключении нескольких источников света, пожалуйста, используйте 2*0,5 провода с экранированием один за другим для формирования сети.

3, пожалуйста, регулярно проверяйте подключенный провод и меняйте старение, порчу, а также, какой изолированный чехол был поврежден.

4,Рабочее окружение источника света должно быть вентилируемым, сухим, не коррозионным, не горючим газом и без дыма на месте.

5, когда сигнальный провод всех источников света подключен хорошо, затем включите ток для работы, избегая вытягивания сигнального провода с рабочим током.



Светодио дный Волоконно-Оптический Двигатель Небольшого рабочего объёма: 3 Вт/5 Вт/16 Вт/27 Вт/32 W/45 W

Галогенный волоконно-оптический световой двигатель: 100 Вт/150 Вт
