Оригинальный Littelfuse SP725ABG 5pF 8kV SCR Диодная рейка зажим

SP725 является массивом SCR/диодных биполярных конструкций для ESD и защиты от перенапряжения чувствительных входных схем. SP725 имеет 2 конструкции устройства SCR/диода защиты на входе. Имеется в общей сложности 4 доступных входа, которые могут использоваться для защиты до 4 внешних сигнальных или автобусных линий. Защита от перенапряжения от IN (контакты 1-4) до V + или V-.

Конструкции SCR предназначены для быстрого запуска на пороге одного + V_БудьтеПорог диода выше V + (Pin 5,6) или one-V_БудьтеПорог диода ниже V-(Pin 7,8). От входного сигнала в, зажим к V + активируется, если преходящий Пульс вызывает увеличение входного напряжения до уровня больше одного в_БудьтеВыше V +. Аналогичный зажим V-активируется, если отрицательный пульс, один V_БудьтеМенее V-, применяется к входу IN.

Дополнительные сведения см. В примечании приложения AN9304 и AN9612.

Особенности:

ESD интерфейс для стандартов HBM

• МЭК 61000-4-2, прямой разряд ........... 8кв (уровень 4)
• IEC 61000-4-2, сброс воздуха ..................... 15 кВ (уровень 4)
• MIL-STD-3015.7 .................................................. 25kV

Пиковая допустимая нагрузка по току

• IEC 61000-4-5 8/20 & micro; s пиковый импульсный ток... ± 9 в
• Одиночный переходный пульс, 100 & микро; s ширина импульса ....... ± 4 A

Предназначен для защиты от перенапряжения

• Разовый диапазон напряжения до ......................... + Блок питания 30В
• Разность напряжения до ............................... ± 15В
• Быстрое переключение ........................................... 2ns Risetime
• Низкие входные утечки ............................. 5 nA при 25 °C
• Низкая входная емкость ..................................... 5 пФ
• Массив из 4 SCR/диодных пар
• Диапазон рабочих температур .................-40 °C до 105 °C

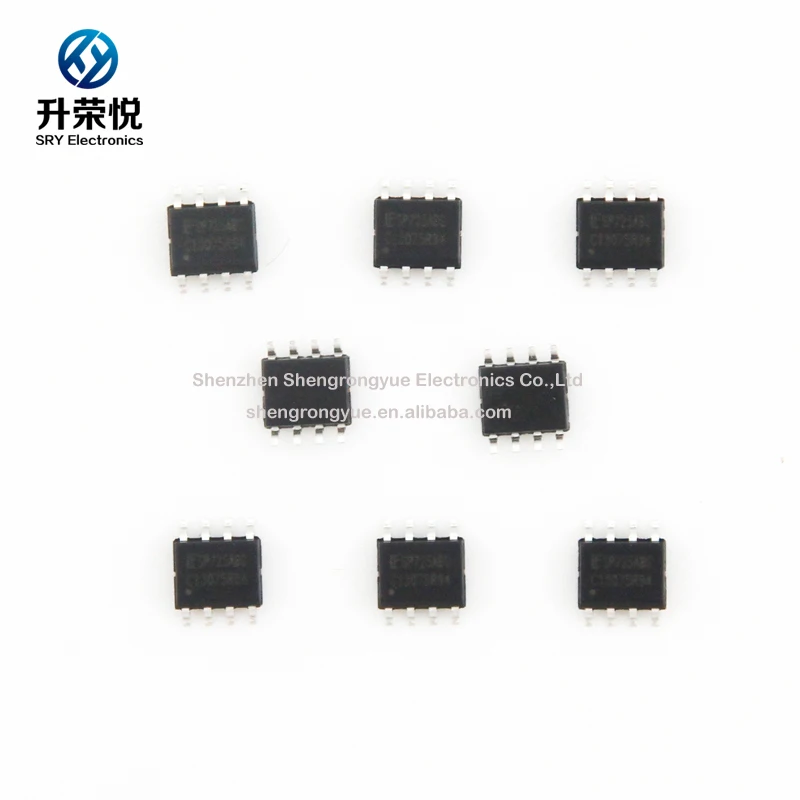

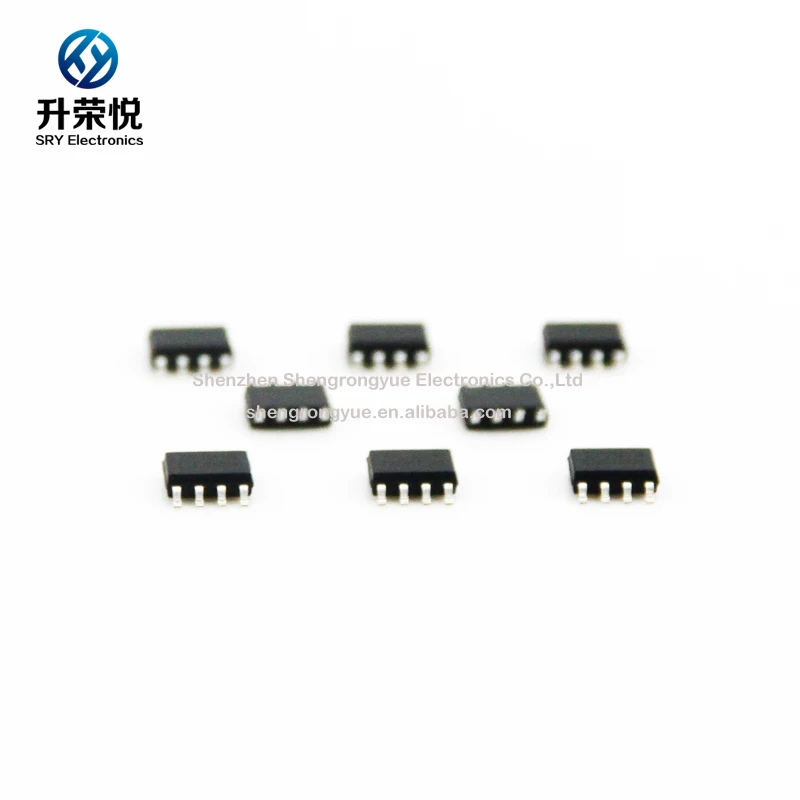

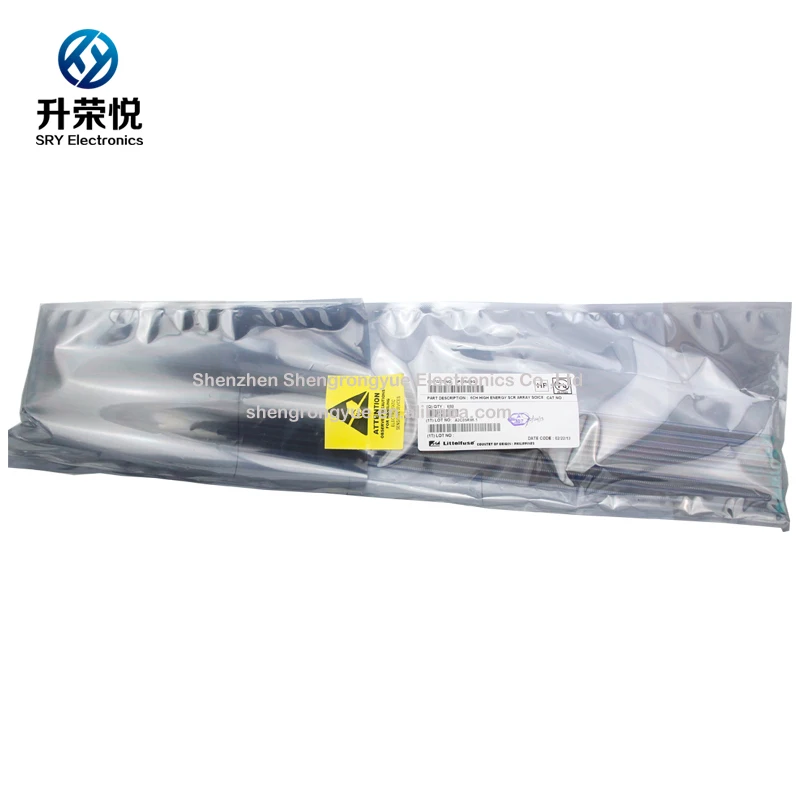

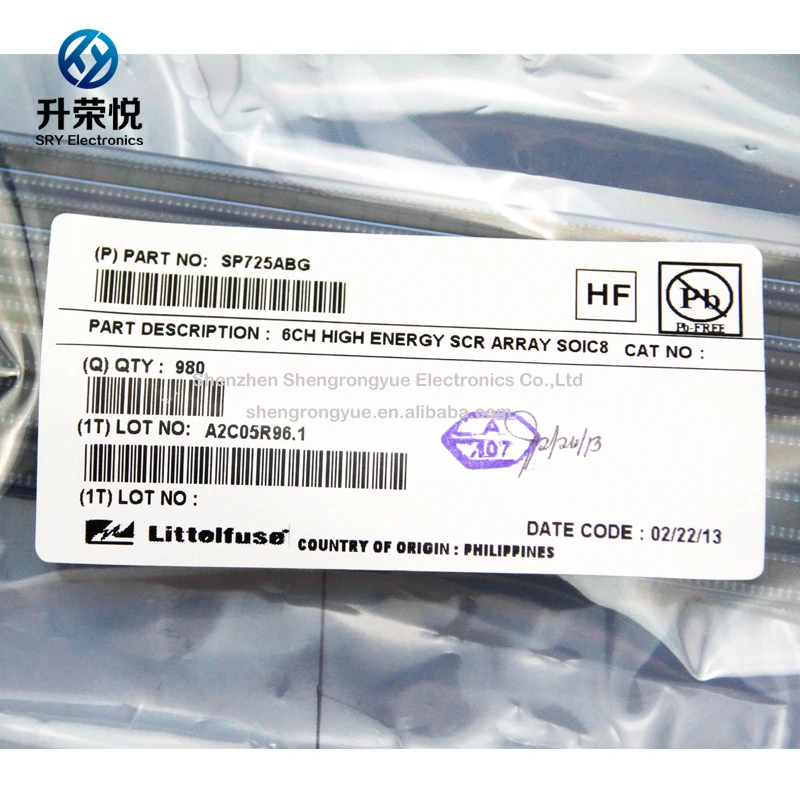

Изображения
