Маленький размер PCB FCC CE CC2640R2F BT5/ble4.2

Маленький размер интегрированный ARM MCU UART мульти-протокол CC2640R2F чип BT5/ble4.2 bluetooth модуль SPI

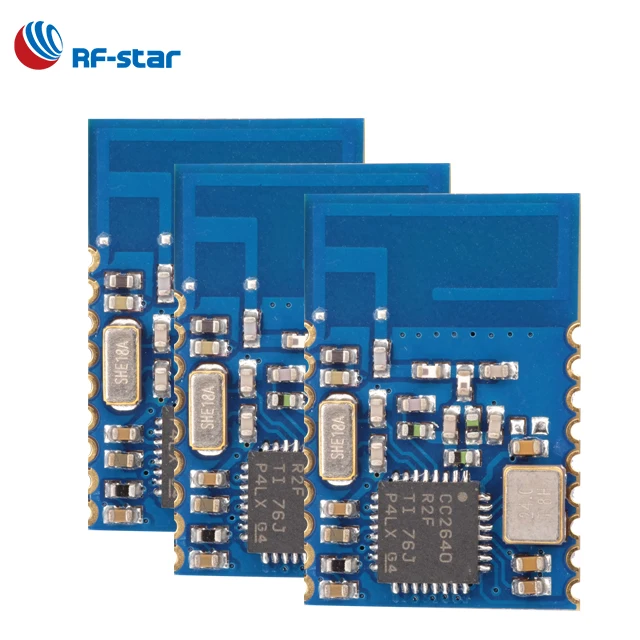

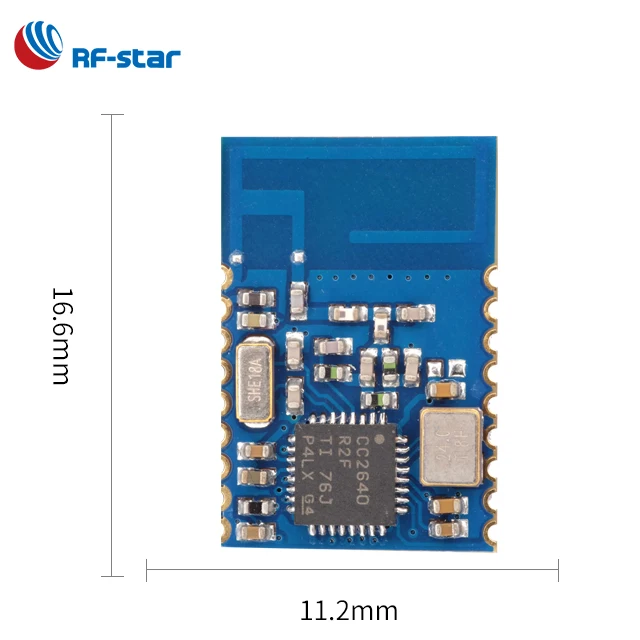

Модуль RF-BM-4044B2-3 разработан на основе CC2640R2FRSM Bluetooth Smart BT 5,0 СИСТЕМА-на-чипе, полностью поддерживает режим Bluetooth с низким энергопотреблением. Модуль содержит 32-разрядный процессор ARM Cortex^TM-Процессор M3 с рабочей частотой 48,0 МГц, которая совпадает с основным процессором. Модуль имеет богатые периферийные функциональные библиотеки и уникальный ультра-низкомощный контроллер датчика, который подходит для подключения внешних датчиков в режиме сна и/или приобретения аналоговых и цифровых данных независимо. RF-BM-4044B2 совместим с RF-BM-4044B3 в SMT-упаковке.

Устройство CC2640R2F-это беспроводной микроконтроллер (MCU)Bluetooth® 4,2 и Bluetooth 5 низкоэнергетических приложений.

Устройство является членом семьи SimpleLink™ ultra-low power CC26xx экономичных радиочастотных устройств с частотой 2,4 ГГц. Очень низкий активный ток RF и MCU и низкое энергопотребление обеспечивают превосходный Срок службы батареи и позволяют работать на небольших батарейках и в энергосберегающих приложениях.

SimpleLink Bluetooth с низким энергопотреблением CC2640R2F Устройство содержит 32-разрядный ARM® Cortex®-M3 core, который работает на 48 МГц в качестве основной процессор и богатый периферийный набор функций, который включает в себя уникальный ультра- контроллер датчика низкой мощности. Этот контроллер датчика идеально подходит для подключения внешних датчиков и автономного сбора аналоговых и цифровых данных, в то время как остальная часть системы находится в спящем режиме. Таким образом, устройство CC2640R2F отлично подходит для широкого спектра применения, где важно длительный срок службы батареи, небольшой форм-фактор и простота использования.

Управление питанием и часами и радиосистемами беспроводного MCU CC2640R2F требуют определенной конфигурации и обработки программным обеспечением для правильной работы, которая была реализована в TI-RTOS году. TI рекомендует использовать эту программную базу для всех разработок приложений на устройстве. Полный TI-RTOS и драйверы устройств предлагаются в исходном коде бесплатно с www.ti.com.

Контроллер Bluetooth с низким энергопотреблением и библиотеки хостов встроены в пзу и частично работают на процессоре ARM® Cortex®-M0. Эта архитектура улучшает общую производительность системы и энергопотребление и освобождает значительное количество флэш-памяти для приложения.

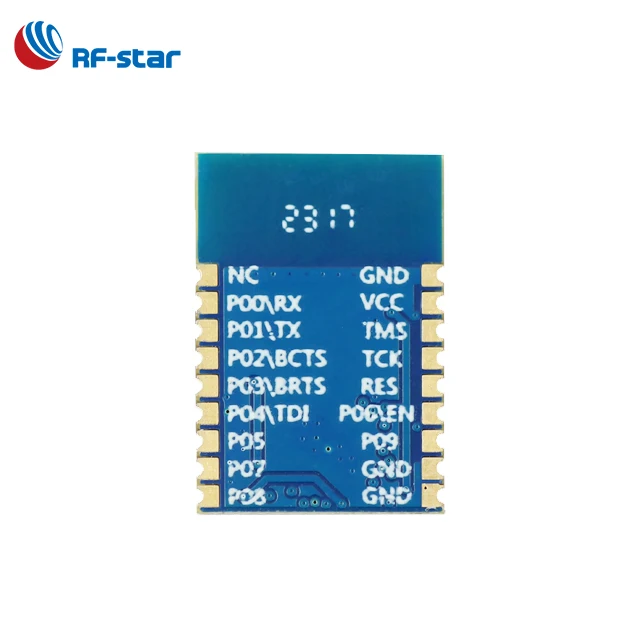

Таблица 1. Функции контактов RF-BM-4044B2-3
