Низкая стоимость Wifi последовательный UART 2 4 г трансивер и модуль приемника

Низкая стоимость Wifi последовательный UART 2 4 г трансивер и модуль приемника

Категория: Модули WLAN и USB адаптеры >>>
Поставщик: Shenzhen,RF-Star,Technology,Co.,Ltd.,[Guangdong,China]Shenzhen

Цена:448,27 ₽ - 508,54 ₽*

Количество:

Описание и отзывы

Трекер стоимости

Месяц	Минимальная цена	Макс. стоимость
Sep-18-2025	533.64 $*	560.79 $*
Aug-18-2025	529.96 $*	555.15 $*
Jul-18-2025	444.79 $*	466.45 $*
Jun-18-2025	520.41 $*	546.81 $*
May-18-2025	452.23 $*	475.36 $*
Apr-18-2025	511.5 $*	537.57 $*
Mar-18-2025	506.89 $*	531.82 $*
Feb-18-2025	502.81 $*	527.11 $*
Jan-18-2025	497.58 $*	522.1 $*

Характеристики

Описание продукта:

Низкая стоимость Wifi Серийный UART 2,4G приемопередатчик и модуль приемника Cc3200

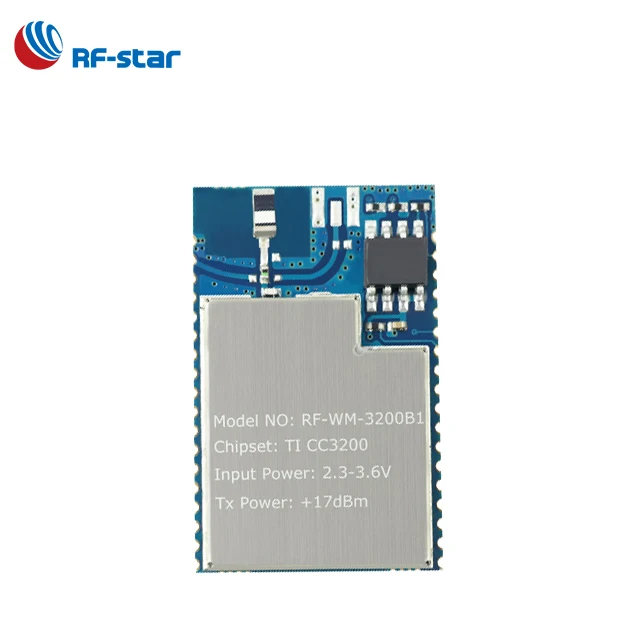

RF-WM-3200B1-это модуль Wi-Fi SoC с низкой мощностью, который основан на TI SimpleLink Wi-Fi SoC CC3200, который имеет встроенный ARM Cortex^TM-Процессор M4 core и различные периферийные устройства, включая параллельный интерфейс камеры, I²S, SD/MMC, UART, SPI, I²C, ADC и GPIOs. Подсистема RF-WM-3200B1 включает в себя радио IEEE 802,11 b/g/n, baseband и MAC с мощным криптодвигателем для быстрого, безопасного интернет-соединения с 256 битным шифрованием. Модуль поддерживает режимы станции, точки доступа и Wi-Fi Direct™. Устройство также поддерживает персональную и корпоративную безопасность WPA2 и WPS 2,0. Wi-Fi Интернет-на-чипе включает встроенные протоколы TCP и UDP. Подсистема управления питанием включает в себя интегрированные DC-DC преобразователи, поддерживающие широкий диапазон напряжений питания. Эта подсистема включает режимы низкого энергопотребления, такие как спящий режим с режимом RTC, требующим менее 7 μA тока. Конструкция модуля обеспечивает 3 варианта для интеграции антенны, в том числе поверхностного монтажа микросхемы антенны, IPEX интерфейс для подключения внешней антенны, и ВЧ-панель для пайки на базовую плату и прокладки к бортовой антенне. RF-WM-3200B1 pin-2-pin совместим с сериями RF-WM-3220B1.

ПараметрыRF-WM-3200B1

Чипсет	CC3200
Электропитание напряжения	2,7V ~ 3.6В, 3,3 В рекомендуется
Частота	2,4 ГГц
Протокол	802,11 b/g/n
Мощность передачи	+ Жесткий диск на 18. 0 дБм @1 DSSS + Жесткий диск на 14,5ДБм @54 OFDM
Чувствительность приема	-95,7ДБм @1 DSSS -74,0ДБм @54 OFDM
GPIO	29
Потребляемая мощность	Гибернат: 4 & micro; A Низкая мощность глубокого сна (LPDS): 250 & micro; A Подключение холостого хода (MCU в LPDS): 825 & micro; A @ DTIM = 1 RX поток (MCU активный): 59 мА @ 54 OFDM Передача TX (MCU активный): 229 мА @ 54 OFDM, максимальная мощность
С украшением в виде кристаллов	40MHz, 32,768 кГц
Пакет	SMT упаковка, половина отверстия упаковки
Интерфейс связи	UART, я²S, я²C, SPI, SD/MMC, ADC, DMA, PWM, McASP, интерфейс камеры

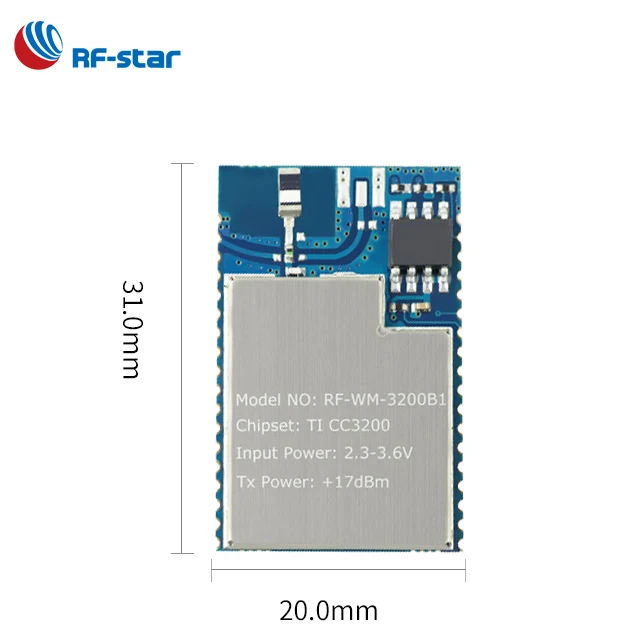

Измерение	31,0 мм × 20,0 мм
Рабочая температура	-40℃ ~+ 85℃
Температура хранения	-55 ℃ ~ +125 ℃

module wifi CC3200 CC3200 wifi module 2.4ghz wifi module

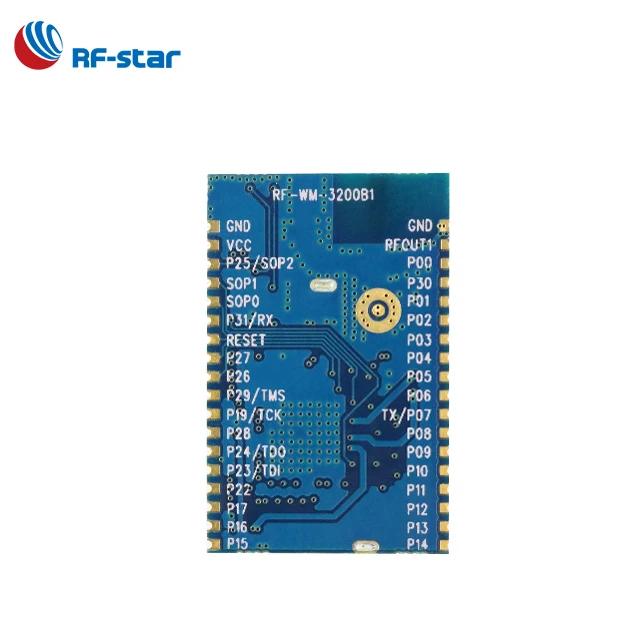

Pin-код функцииRF-WM-3200B1

Pin-код	Чип Pin-код	Название	Функция
1		GND	Заземления
2		RF_OUT	RF выходной интерфейс
3	50	GPIO00	GPIO0
			UART0_CTS
			McAXR1
			GT_CCP00
			GSPI_CS
			UART1_RTS
			UART0_RTS
			McAXR0
4	53	GPIO30	GPIO30
			UART0_TX
			McACLK
			McAFSX
			GT_CCP05
			GSPI_MISO
5	55	GPIO01	GPIO1
			UART0_TX
			PCLK Pixel (PIXCLK)
			UART1_TX
			GT_CCP01
6	57	GPIO02	ADC_CH0
			GPIO2
			UART0_RX
			UART1_RX
			GT_CCP02
7	58	GPIO03	ADC_CH1
			GPIO3
			UART1_TX
			PDATA7 (CAM_D3)
8	59	GPIO04	ADC_CH2
			GPIO4
			UART1_RX
			PDATA6 (CAM_D2)
9	60	GPIO05	ADC_CH3
			GPIO5
			PDATA5 (CAM_D1)
			McAXR1
			GT_CCP05
10	61	GPIO06	GPIO6
			UART0_RTS
			PDATA4 (CAM_D0)
			UART1_CTS
			UART0_CTS
			GT_CCP06
11	62	GPIO07	GPIO7
			McACLKX
			UART1_RTS
			UART0_RTS
			UART0_TX
12	63	GPIO08	GPIO8
			SDCARD_IRQ
			McAFSX
			GT_CCP06
13	64 ГБ	GPIO09	GPIO9
			GT_PWM05
			SDCARD_DATA0
			McAXR0
			GT_CCP00
14	1	GPIO10	GPIO10
			I2C_SCL
			GT_PWM06
			UART1_TX
			SDCARD_CLK
			GT_CCP01
15	2	GPIO11	GPIO11
			I2C_SDA
			GT_PWM07
			PXCLK (XVCLK)
			SDCARD_CMD
			UART1_RX
			GT_CCP02
			McAFSX
16	3	GPIO12	GPIO12
			McACLK
			PVS (VSYNC)
			I2C_SCL
			UART0_TX
			GT_CCP03
17	4	GPIO13	GPIO13
			I2C_SDA
			PHS (HSYNC)
			UART0_RX
			GT_CCP04
18	5	GPIO14	GPIO14
			I2C_SCL
			GSPI_CLK
			PDATA8 (CAM_D4)
			GT_CCP05
19	6	GPIO15	GPIO15
			I2C_SDA
			GSPI_MISO
			PDATA9 (CAM_D5)
			GT_CCP06
			SDCARD_DATA0
20	7	GPIO16	GPIO16 GSPI_MOSI
			PDATA10 (CAM_D6)
			UART1_TX
			GT_CCP07
			SDCARD_CLK
21	8	GPIO17	GPIO17
			UART1_RX
			GSPI_CS
			PDATA11 (CAM_D7)
			SDCARD_CMD
22	15	GPIO22	GPIO22
			McAFSX
			GT_CCP04
23	16	Джтаг TDI	TDI
			GPIO23
			UART1_TX
			I2C_SCL
24	17	Джтаг TDO	TDO
			GPIO24
			PWM0
			UART1_RX
			I2C_SDA
			GT_CCP06
			McAFSX
25	18	GPIO28	GPIO28
26	19	Джтаг TCK	TCK
			GT_PWM03
27	20	Джтаг TMS	TMS
			GPIO29
28	29	ANTSEL1	I/O
29	30	ANTSEL2	I/O
30	32	Сброс	Модуль сброса pin, внутренний pull-up по умолчанию, активный низкий
31	45	DCDC_ANA2	GPIO31
			UART0_RX
			McAFSX
			UART1_RX
			McAXR0
			GSPI_CLK
			DCDC_ANA2_SW_P
32	35	SOP0	SOP0
33	34	SOP1	SOP1
34	21	SOP2	GPIO25
			GT_PWM02
			McAFSX
			TCXO_EN
			SOP2
35		VCC	Источник питания, 2,3 V ~ 3,6 V
36		GND	Заземления
