Характеристики
Описание продукта:

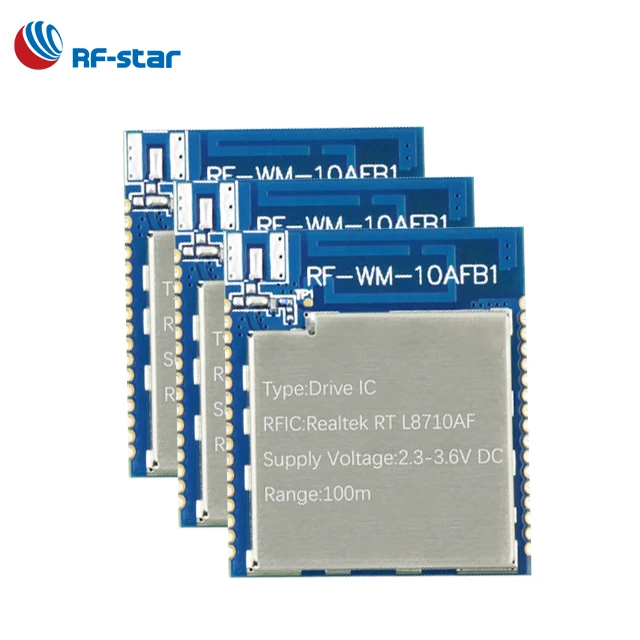

Беспроводной приемопередатчик с большим диапазоном Wi-Fi Realtek RTL8710AF

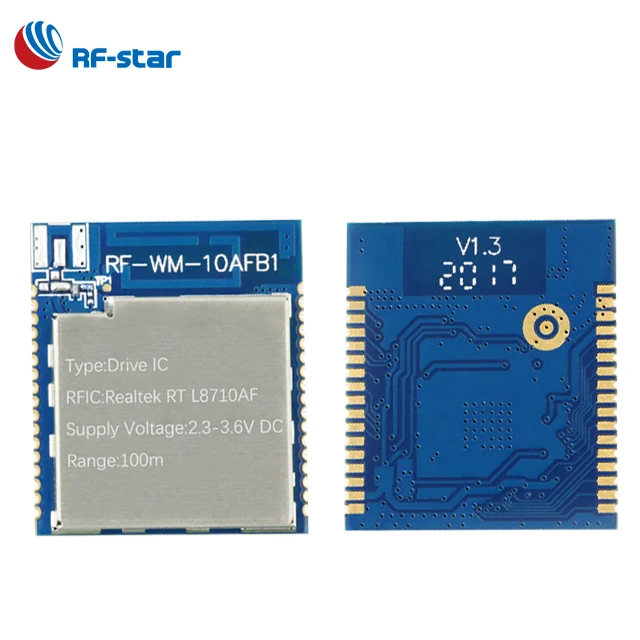

RF-WM-10AFB1-это модуль PCB на основе Realtek Wi-Fi SoC RTL8710AF CortexTM-Ядро M3 на частоте 83 МГц. Этот модуль имеет встроенную память 512 Кб и флеш-память 1 Мб, pin-out периферийных устройств SDIO, SPI, UART, I2C, я2S, и GPIOs. Он имеет встроенный Кристалл 40 МГц, бортовую антенну PCB и разъем IPEX/U. FL для подключения к внешней антенне. Он поддерживает 2,4 ГГц 802,11 b/g/n при полосе пропускания канала 20 МГц с максимальной скоростью передачи данных 75 Мбит/с. Модуль поставляется с предварительно запрограммированным последовательным интерфейсом протокол передачи данных и набор команд AT, чтобы минимизировать усилия пользователей установить связь с данными их существующих MCUs или процессоров. Поддерживает одновременные режимы STA, AP и STA + AP, расширенные функции безопасности включают Wi-Fi WEP, WPA, WPA2 и WPS2 с MD5, SHA-1, SHA2-256, DES, 3DES, и AES системы безопасности.
Параметры RF-WM-10AFB1
Чипсет | Realtek RTL8710AF |
Электропитание напряжения | 3,0 в ~ 3,6 В, рекомендуется до 3,3 В |
Частота | 2,4 ГГц |
С украшением в виде кристаллов | 40 МГц |
Пакет | Смт упаковка |

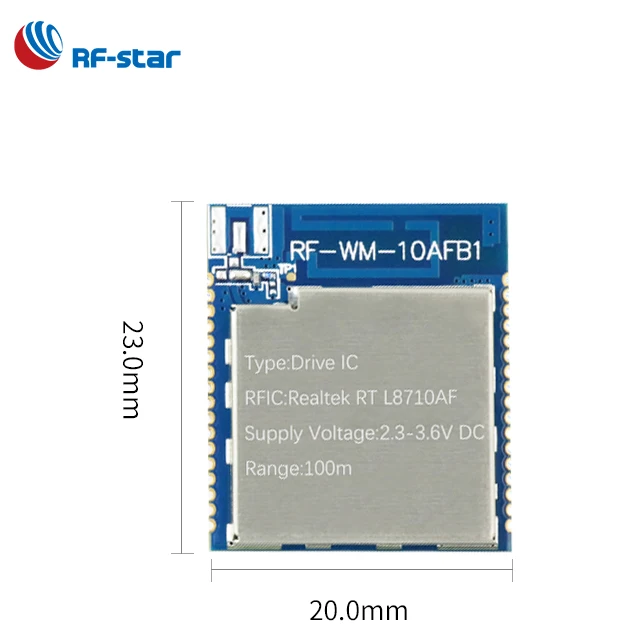

Измерение | 23,0 мм x 20,0 мм x (2,4 ± 0,1) мм |
Тип антенны | Антенна PCB/разъем IPEX |
Рабочая температура | -20℃ ~+ 85℃ |
Температура хранения | -40℃ ~+ 125℃ |
Pin-код функции RF-WM-10AFB1
Pin-код | Название | Описание продукта: |
1 | RFOUT | Радиочастотного сигнала выходной контакт |
2 | GND | Заземления |
3 | GND | Заземления |
4 | VDD | 3,3 V блок питания |
5 | GPIO_E4 | GPIO pin, функция MUX может быть отнесена к таблице мультиплексирования контактов. |
6 | GPIO_E3 | GPIO pin, функция MUX может быть отнесена к таблице мультиплексирования контактов. |
7 | GPIO_E2 | GPIO pin, функция MUX может быть отнесена к таблице мультиплексирования контактов. |
8 | GPIO_E1 | GPIO pin, функция MUX может быть отнесена к таблице мультиплексирования контактов. |
9 | GPIO_E0 | GPIO pin, функция MUX может быть отнесена к таблице мультиплексирования контактов. |
10 | NC | Нет подключения |
11 | CHIP_EN | Чип включения pin, может использоваться для сброса. |
12 | GPIO_A0 | GPIO pin, функция MUX может быть отнесена к таблице мультиплексирования контактов. |
13 | GPIO_A1 | GPIO pin, функция MUX может быть отнесена к таблице мультиплексирования контактов. |
14 | GPIO_A2 | GPIO pin, функция MUX может быть отнесена к таблице мультиплексирования контактов. |
15 | GPIO_A3 | GPIO pin, функция MUX может быть отнесена к таблице мультиплексирования контактов. |
16 | GPIO_A4 | GPIO pin, функция MUX может быть отнесена к таблице мультиплексирования контактов. |
17 | GPIO_A5 | GPIO pin, функция MUX может быть отнесена к таблице мультиплексирования контактов. |
18 | GND | Заземления |
19 | VDD | 3,3 V блок питания |
20 | NC | Нет подключения |
21 | NC | Нет подключения |
22 | GPIO_C5 | GPIO pin, функция MUX может быть отнесена к таблице мультиплексирования контактов. |
23 | GPIO_C4 | GPIO pin, функция MUX может быть отнесена к таблице мультиплексирования контактов. |
24 | GPIO_C3 | GPIO pin, функция MUX может быть отнесена к таблице мультиплексирования контактов. |
25 | GPIO_C2 | GPIO pin, функция MUX может быть отнесена к таблице мультиплексирования контактов. |
26 | GPIO_C1 | GPIO pin, функция MUX может быть отнесена к таблице мультиплексирования контактов. |
27 | GPIO_C0 | GPIO pin, функция MUX может быть отнесена к таблице мультиплексирования контактов. |
28 | GPIO_B3 | GPIO pin, функция MUX может быть отнесена к таблице мультиплексирования контактов. |
29 | GPIO_B2 | GPIO pin, функция MUX может быть отнесена к таблице мультиплексирования контактов. |
30 | GPIO_B1 | GPIO pin, функция MUX может быть отнесена к таблице мультиплексирования контактов. |
31 | GPIO_B0 | GPIO pin, функция MUX может быть отнесена к таблице мультиплексирования контактов. |
32 | NC | Нет подключения |
33 | NC | Нет подключения |
34 | GND | Заземления |
