Домашняя Автоматизация 2 4g rf ti cc2530 модуль передатчик и приемник

Цена:196,64 ₽ - 210,41 ₽*

Количество:

Описание продукта:

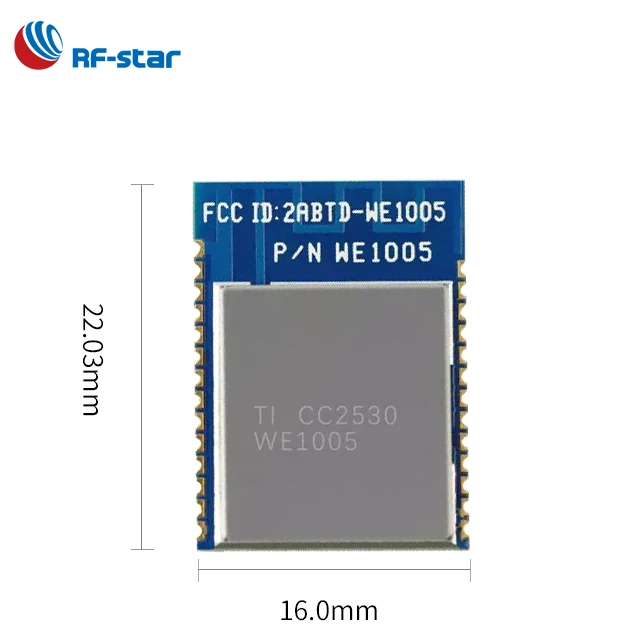

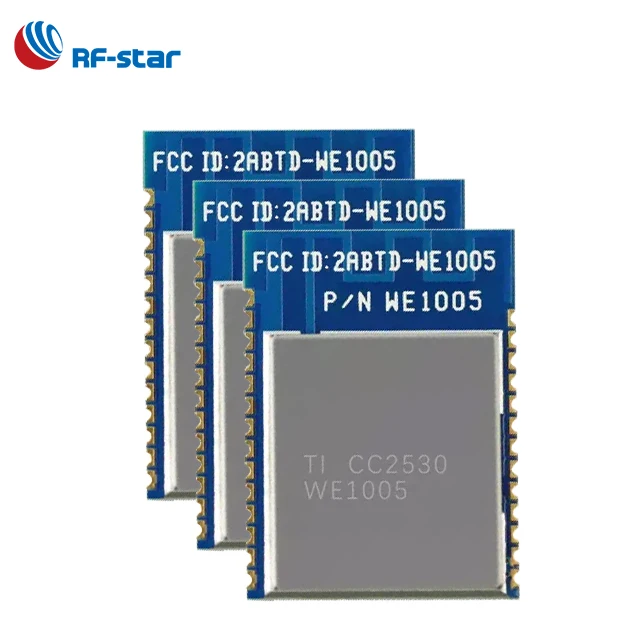

Радиочастотный модуль ZigBee WE1005-1 основан на чипе CC2530 от TI. Модуль может быть широко использован в маломощной локальной сети связи. Конденсатор и индуктор используют высокоточные, серии high Q muRATA. С бортовым фильтром питания И оптимизированная схема соответствия RF, модуль имеет лучшую стабильность и дальность передачи. В Кроме того, модуль может добавить защитный чехол для усиления антипомех, так что это Может использоваться в промышленных целях.

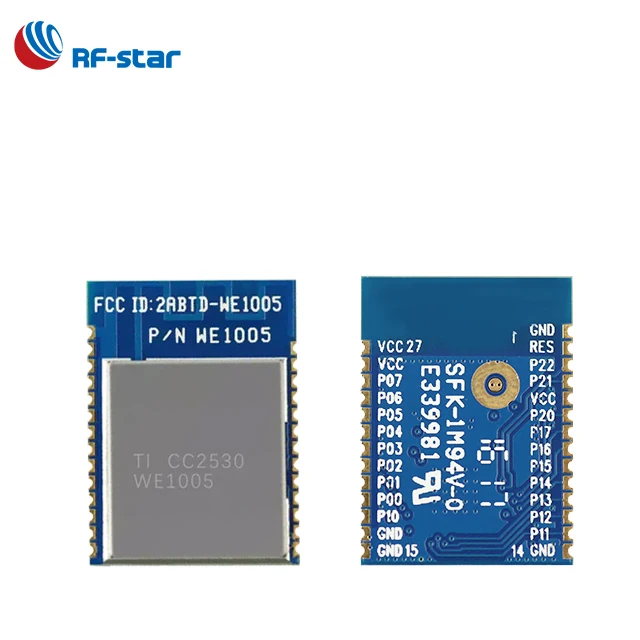

zigbee module cc2530

cc2530 fcc module

Таблица 1. Функции контактов WE1005-1

Pin нет.	Название	Функция	Примечания
Pin1	GND	Заземления	Заземления
Pin2	Рез	Сброс	Сброс, активный низкий
Pin3	P22	I/O	Настроить интерфейс постоянного тока
Pin4	P26	I/O	Настроить интерфейс DD
Pin5	P27	Положительный питания	Источник питания: 2,0-3,6 В
Pin6	P28	I/O
Pin7	P29	I/O
Pin8	VCC	I/O
Pin9	GND	I/O
Pin10	P00	I/O
Pin11	P01	I/O
Pin12	P02	I/O
Pin13	P03	I/O
Pin14	GND	Заземления	Заземления
Pin15	GND	Заземления	Заземления
Pin16	GND	Заземления	Заземления
Pin17	P10	I/O
Pin18	P00	I/O
Pin19	P01	I/O
Pin20	P02	I/O
Pin21	P03	I/O
Pin22	P04	I/O
Pin23	P05	I/O
Pin24	P06	I/O
Pin25	P07	I/O
Pin26	VCC	Положительный питания	Источник питания: 2,0-3,6 В
Pin27	VCC	Положительный питания	Источник питания: 2,0-3,6 В
