RF-star bluetooth BLE 4 2 IPEX антенна CC2540
- Категория: Bluetooth модули и адаптеры >>>
- Поставщик: Shenzhen,RF-Star,Technology,Co.,Ltd.,[Guangdong,China]Shenzhen
Поделиться:
Описание и отзывы
Трекер стоимости
| Месяц | Минимальная цена | Макс. стоимость |
|---|---|---|
| Aug-18-2025 | 225.31 $* | 230.25 $* |
| Jul-18-2025 | 182.5 $* | 186.80 $* |
| Jun-18-2025 | 221.34 $* | 225.26 $* |
| May-18-2025 | 219.69 $* | 223.68 $* |
| Apr-18-2025 | 175.76 $* | 179.81 $* |
| Mar-18-2025 | 216.34 $* | 220.74 $* |
| Feb-18-2025 | 214.72 $* | 218.51 $* |
| Jan-18-2025 | 212.33 $* | 216.96 $* |
Характеристики
TI CC254X серии
RF-star горячий продукт
Описание продукта:

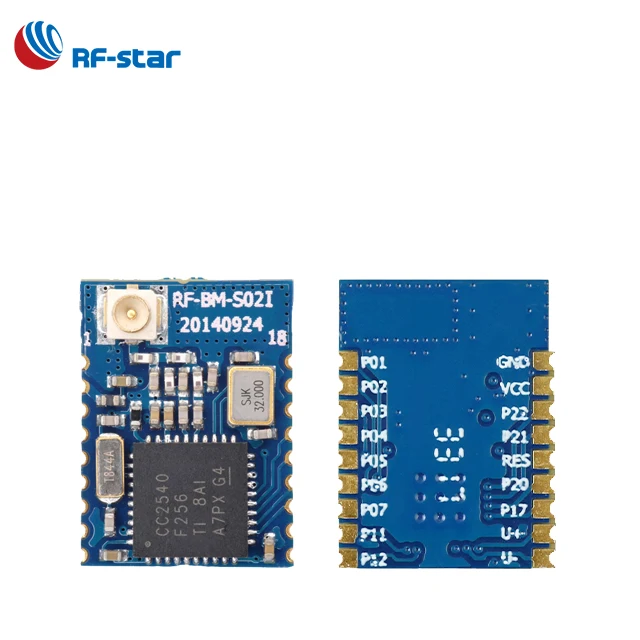

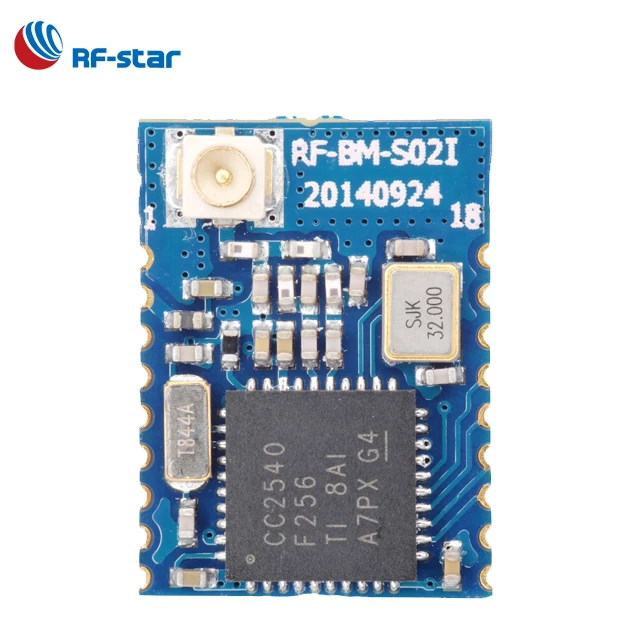

РЧ-звезда bluetooth BLE 4,0 IPEX антенна CC2540 модуль прозрачный модуль передачи
RF-BM-S02I-это модуль Bluetooth с низким энергопотреблением (BLE) на базе TI CC2540F256, 8051 ядерный BLE на чипе (SoC). Этот модуль PCB интегрирует Кристалл 32 МГц, кристалл 32,768 кГц, балун LC, фильтр RF соответствия и разъем meander line IPEX. Он предварительно запрограммирован со стеком BLE 4,0 и приложением протокол связи над его полным интерфейсом USB. Его можно использовать для разработки usb-ключа, чтобы легко установить подключение BLE от устройства к смартфонам. Доступны очень маломощные режимы сна. Короткое время перехода между режимами работы дополнительно обеспечивает низкое энергопотребление.RF-BM-S02I совместим с RF-BM-S02 и RF-BM-S02A в SMT упаковке, если USB не используется на RF-BM-S02 и RF-BM-S02I и I2C/extra I/O не используется на RF-BM-S02A. По сравнению с RF-BM-S02I и RF-BM-S02, RF-BM-S02A обеспечивает более низкое потребление тока RF.В RF-BM-S02A dOes не имеет интерфейса USB RF-BM-S02 и RF-BM-S02I и обеспечивает более низкую максимальную выходную мощность в режиме TX. RF-BM-S02A также добавляет HW I2C.
Параметры RF-BM-S02I
Чипсет | CC2540F256 |
Электропитание напряжения | 2,0 в ~ 3,6 В, рекомендуется до 3,3 В |
Частота | 2402 МГц ~ 2480 МГц |
Ransmit мощность | Программируемый:-23,0 дБм ~ + 4,0 дБм |
Чувствительность приема (режим низкого усиления) | -87 дБм |
Чувствительность приема (режим высокого усиления) | -93 дБм |
GPIO | 13 |
С украшением в виде кристаллов | 32 МГц, 32,768 кГц |
Оперативная память | 8 КБ |
Флэш-память | 256 Кб |
Пакет | Смт упаковка |
Частота ошибок | ± 20 кГц |

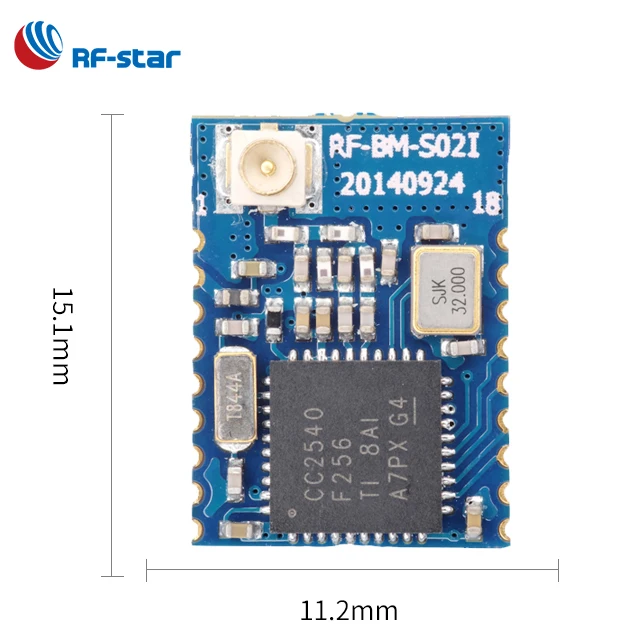

Измерение | 15,2 мм x 11,2 мм x (2,1 ± 0,1) мм |
Тип антенны | IPEX Соединительный |
Рабочая температура | -40 ℃ ~ + 85 ℃ |
Температура хранения | -40 ℃ ~ + 125 ℃ |
RX ток | 19,6 мА |
Ток TX (-6 дБм) | 24,0 мА |
Режим питания 1 (3-μs wake-up) | 235 мкА |
Режим питания 2 (таймер выключения) | 0,9 мкА |
Режим питания 3 (внешние прерывания) | 0,4 мкА |

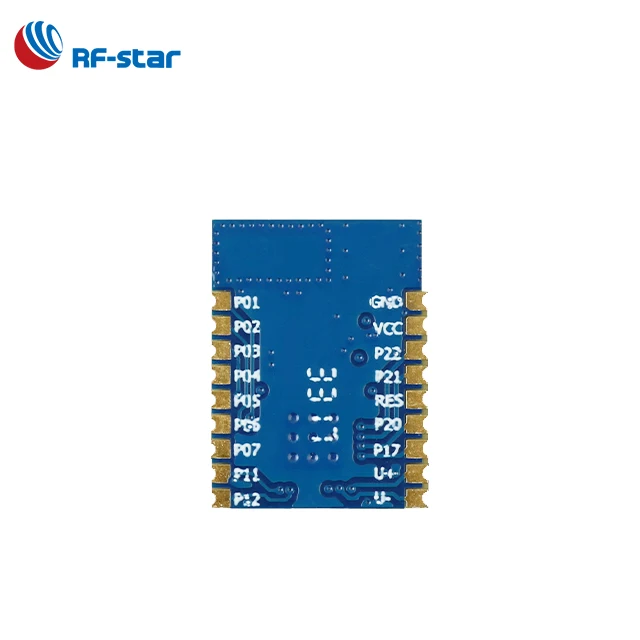

Pin-код функции RF-BM-S02I
Pin-код | Название | Чип Pin-код | Контактный тип | Описание продукта: |
1 | GND | - | Мощность | GND |
2 | VCC | - | Мощность | Источник питания 2,0 V ~ 3,6 V |
3 | P22 | P2.2 | I/O |
|
4 | P21 | P2.1 | I/O |
|
5 | Сброс | RST | Сброс |
|
6 | P20 | P2.0 | I/O |
|
7 | P17 | P1.7 | I/O |
|
8 | USB_P | USB + | USB + | USB + |
9 | USB_N | USB- | USB- | USB- |
10 | P12 | P1.2 | I/O |
|
11 | P11 | P1.1 | I/O |
|
12 | P07 | P0.7 | I/O |
|
13 | P06 | P0.6 | I/O |
|
14 | P05 | P0.5 | I/O |
|
15 | P04 | P0.4 | I/O |
|
16 | P03 | P0.3 | I/O |
|
17 | P02 | P0.2 | I/O |
|
18 | P01 | P0.1 | I/O |
|
BLE применение
