РЧ-звезда RSBRS02AA низкой мощности прозрачный Трансмиссия BLE 4 2 низкая стоимость

Чипсет

RS02A1-A

Электропитание напряжения

1,8 В ~ 3,6 В, рекомендуется до 3,3 В

Модуляции

GFSK

Частота

2402 МГц ~ 2480,0 МГц

Шанель номер

40 (расстояние между каналами 2 МГц)

Мощность передачи

-20,0 дБм ~ + 7,0 дБм

Чувствительность приема

-94 дБм

GPIO

13

С украшением в виде кристаллов

16 МГц

Встроенная память

64 Кб

SRAM

32 КБ

Флэш-память

256 Кб

Пакет

Смт упаковка

Частота ошибок

± 20 кГц

Измерение

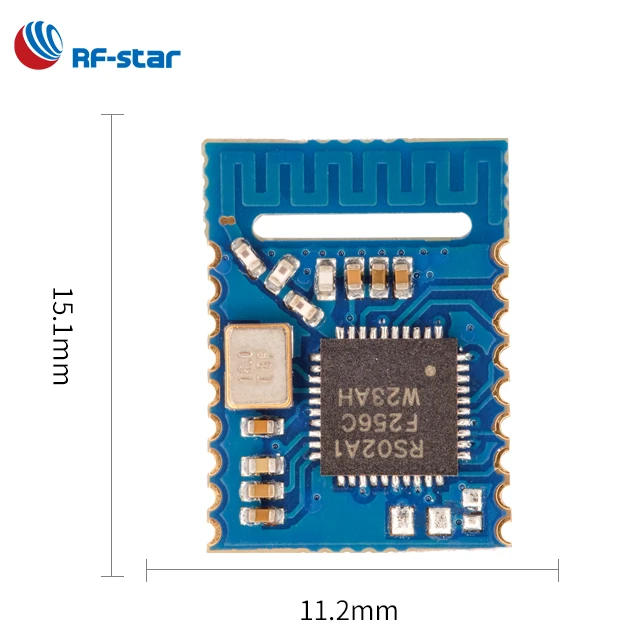

15,1 мм x 11,2 мм x (1,50 ± 0,1) мм

Тип антенны

Антенна PCB

Рабочая температура

-40℃ ~+ 85℃

Температура хранения

-40℃ ~+ 125℃

Спящего режима ток

5 & Micro; A (тестовое программное обеспечение RS02A1-test.hex)

В настоящее время трансляции событие

90& Micro; A (интервал вещания: 200 мс @ 0 дБм)

В настоящее время подключения событие

0,35 мА (интервал подключения: 20 мс @ 0 дБм)

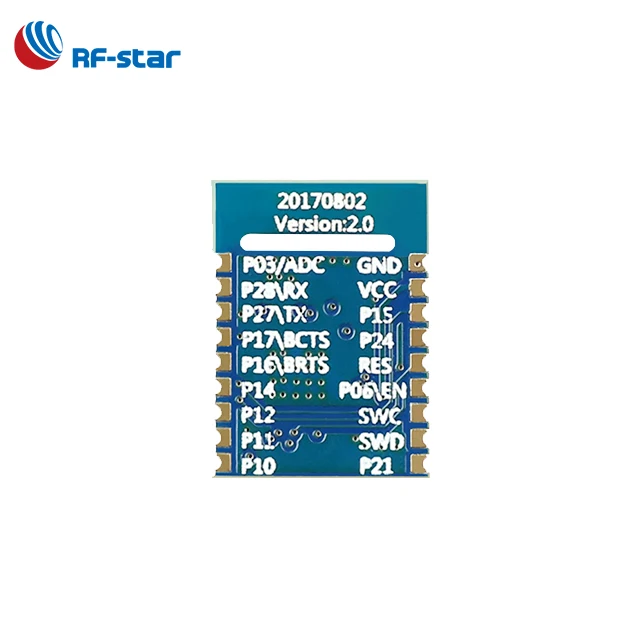

Pin-код

Название

Чип Pin-код

Контактный тип

Примечания

1

GND

GND

Заземления

Заземления

2

VCC

VCC

VCC

Источник питания: 1,8 В ~ 3,6 В; рекомендуется до 3,3 В

3

P15

P15

I/O

4

P24

P24

I/O

5

Сброс

RSTN

Восстановление

Активный низкий

6

P06

P06

I/O

7

SWC

SWCLK

SWCLK

Подключение J-Link simulator SWCLK

8

SWD

SWD

SWDIO

Подключение J-Link simulator SWDIO

9

P21

P21

I/O

10

P10

P10

I/O

11

P11

P11

I/O

12

P12

P12

I/O

13

P14

P14

I/O

14

P16/BRTS

P16

I/O

15

P17/бктп

P17

I/O

16

P27/TX

P27

I/O

17

P28/RX

P28

I/O

18

P03/АЦП

P03

I/O
