Характеристики

Описание продукта:

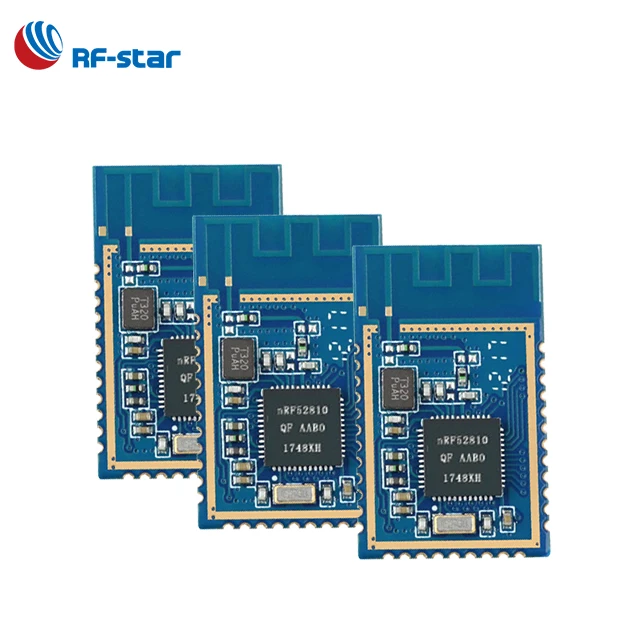

Дешевые BLE 4,2 модуль Bluetooth nrf52810 маяк и ведомый протокол

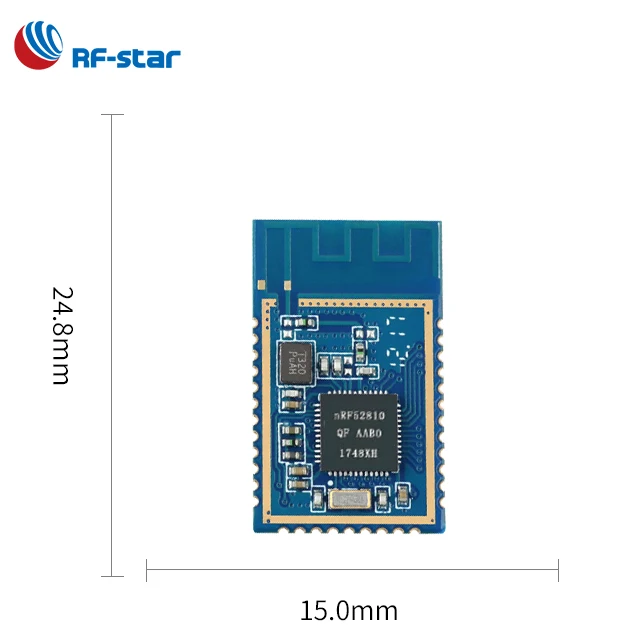

RF-BM-ND04C является радиочастотным модулем, основанным на нордическом BLE SoC nRF52810QFAA. Он интегрирует 32,768 кГц и кристалл 40 МГц, LC balun, RF соответствующий фильтр и meander линии перевернутой-F PCB антенны. Он отличается низким энергопотреблением, небольшим размером, надежным расстоянием подключения и жесткой надежностью. Он поддерживает BLE stack v5.0 и может быть предварительно запрограммирован с протоколом связи последовательного интерфейса для простого программирования. 1,27 мм Шаг штамп палка пакет для легкой сборки и экономически эффективной конструкции PCB.

В команде:

  • Aquire/набор имя
  • Aquire/установленная Версия прошивки
  • Aquire/установить MAC-адрес устройства
  • Aquire/набор эхо
  • Aquire/установить состояние устройства отображения
  • Aquire/набор параметров трансляции роли раба
  • Aquire/установить интервал подключения
  • Aquire/набор сопутствующих параметров услуги BLE
  • Отключите ток подключенного устройства
  • Aquire/набор сопутствующих параметров маяка
  • Аквайр/набор роли устройства
  • Аквайр/комплект питания устройства
  • Aquire/комплект устройства для сна
  • Аквайр/набор скорости передачи
  • Aquire/Настройка аутентификации пользователя
  • Устройство сброса
  • Restory



Рабочий режим

  • UUID: 128 бит
  • Прозрачная коробка передач

Маяк режим

  • Основные 0x0102
  • Незначительные x0304
  • RSSI-50
  • UUIdD 0x01, 0x02, 0x03, 0x04,0x05, 0x06, 0x07, 0x08,0x09, 0x0A, 0x0B,
    0x0C, 0x0D, 0x0E, 0x0F, 0x10
  • Идентификатор компании 0x0059 (нордический)







nrf52810 modulenrf52810 module blenrf52810 module bluetooth

Таблица 1. Схема RF-BM-ND04C



Pin-код

Название

Чип Pin-код

Контактный тип

Описание продукта:

1

GND

GND

GND

GND

2

VCC

VCC

Мощность

Источник питания 1,7 В ~ 3,6 В, рекомендуется 3,3 В

3

P21

P0_21/сброс

I/O

Сброс

4

P22

P0_22

I/O



5

P23

P0_23

I/O



6

P24

P0_24

I/O



7

P25

P0_25

I/O



8

P28

P0_28/AIN4

I/O



9

P29

P0_29/AIN5

I/O



10

P30

P0_30/AIN6

I/O



11

P26

P0_26

I/O



12

P27

P0_27

I/O



13

P02

P0_2/AIN0

I/O



14

P03

P0_3/AIN1

I/O



15

P04

P0_4/AIN2

I/O



16

P05

P0_5/AIN3

I/O



17

P06

P0_6

I/O



18

P07

P0_7

I/O



19

P08

P0_8

I/O



20

P09

P0_9

I/O



21

P10

P0_10

I/O



22

P11

P0_11

I/O



23

P12

P0_12

I/O



24

P13

P0_13

I/O



25

P14

P0_14

I/O



26

P15

P0_15

I/O



27

P16

P0_16

I/O



28

SWDIO

JTAG/SWD

I/O



29

SWCLK

Джтаг CLK

I/O



30

P17

P0_17

I/O



31

P18

P0_18

I/O



32

P19

P0_19

I/O



33

P20

P0_20

I/O



BLE применение
