РЧ-звезда long range distance EFR32MG zigbee модуль 2 4

РЧ-звезда long range distance EFR32MG zigbee модуль 2 4

Категория: Zigbee модули >>>
Поставщик: Shenzhen,RF-Star,Technology,Co.,Ltd.,[Guangdong,China]Shenzhen

Цена:290,06 ₽ - 327,72 ₽*

Количество:

Описание и отзывы

Трекер стоимости

Месяц	Минимальная цена	Макс. стоимость
Sep-18-2025	345.68 $*	362.62 $*
Aug-18-2025	342.96 $*	359.14 $*
Jul-18-2025	287.47 $*	301.99 $*
Jun-18-2025	336.85 $*	353.94 $*
May-18-2025	293.66 $*	308.88 $*
Apr-18-2025	331.51 $*	348.99 $*
Mar-18-2025	328.36 $*	344.8 $*
Feb-18-2025	325.12 $*	341.54 $*
Jan-18-2025	322.79 $*	338.96 $*

Характеристики

Описание продукта:

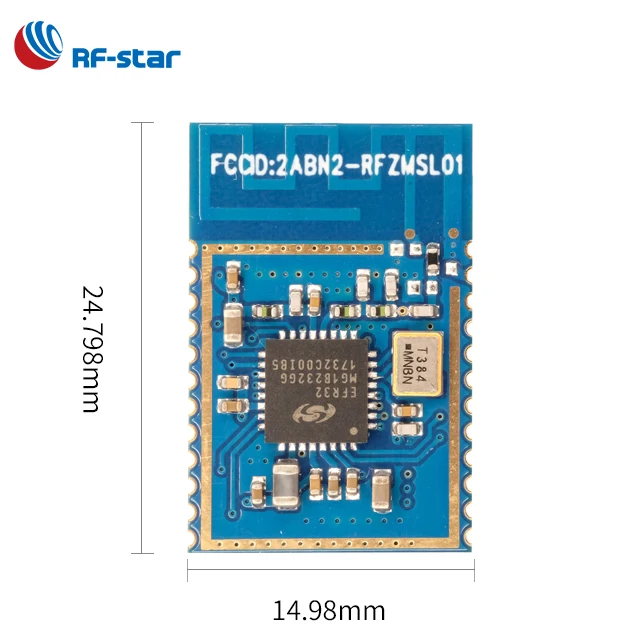

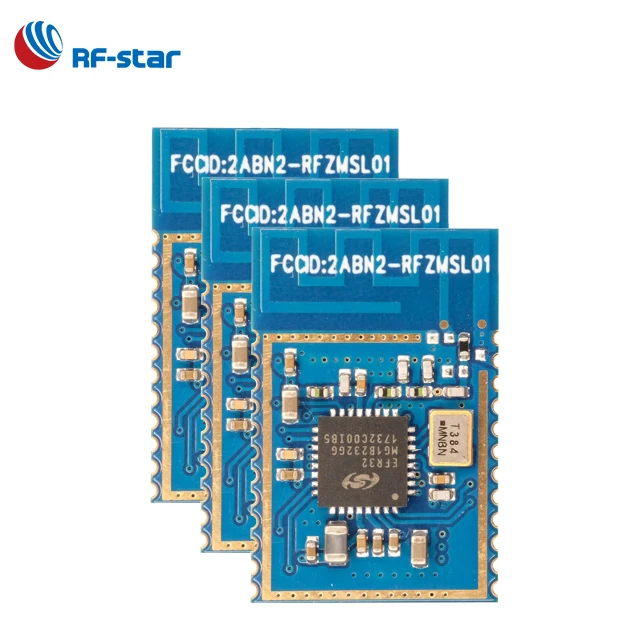

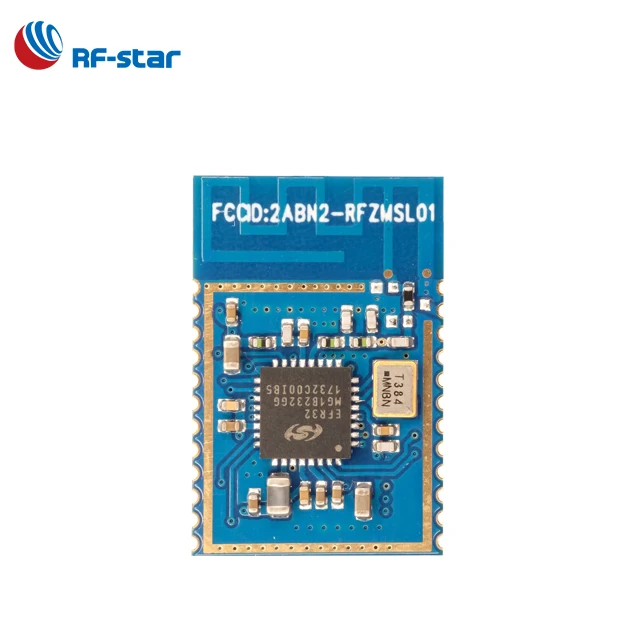

Радиочастотная звезда RF-ZM-SL01 дальний EFR32MG zigbee модуль 2,4 ГГц

Модуль RF-AM-SL01 основан на EFR32MG1B232F256GM32-C0 силиконовых лабораториях. EFR32MG1B232F256GM32-C0-это истинное системно-интегральное (SoC) решение для Zigbee, Thread и multiprotocol, и оно поддерживает следующие форматы модуляции: 2/4 (G) FSK с полностью настраиваемым формированием, BPSK/DBPSK TX, OOK/ASK, shaped OQPSK/(G) MSK, Настраиваемые DSSS и FEC. Модуль обеспечивает лидирующую в отрасли энергоэффективность, сверхбыстрое время пробуждения, масштабируемый усилитель мощности и бескомпромиссный MCU. Она включает 32-битный ARMÒCortexÒ-M4 ядро с максимальной рабочей частотой 40 МГц, ПА с до 19 дБм и балун.

zigbee 3B32 module

Таблица 1.Pin определение RF-ZM-SL01

Pin нет.	Именной	Функция	Примечания
Pin1	GND	GND	Заземления
Pin2	VCC	SYS_POWER	Источник питания (2,3 В до 3,6 В) 3. 3 в будет рекомендовано
Pin3	PD13	GPIO
Pin4	PD14	GPIO
Pin5	PD15	GPIO
Pin6	PA0	GPIO
Pin7	PA1	GPIO
Pin8	PB11	GPIO
Pin9	PB12	GPIO
Pin10	PB13	GPIO
Pin11	PB14	GPIO
Pin12	IOVDD	I/O_POWER
Pin13	VDDDC	Внутренний DCDC	Внутренний DCDC выход 1,8 в
Pin14	PB15	GPIO
Pin15	PF2	GPIO
Pin16	PF3	GPIO
Pin17	PC10	GPIO	Подключите J-Link simulaor SWDIO
Pin18	PC11	GPIO	Заземления
Pin19	SWC	SWCLK	Подключите симулятор J-Link SWCLK
Pin20	SWD	SWDIO	Подключите симулятор J-Link SWD
Pin21	Рез	Сброс	Активен при установке низкого уровня
Pin22	GND	GND
Pin23	EXT_ANT	Внешняя антенна	Подключения внешней антенны
Pin24	GND	GND
