FCC UART Программируемый Низкая цена CC2530 zigbee модуль умный

Цена:182,11 ₽ - 204,40 ₽*

Количество:

Описание продукта:

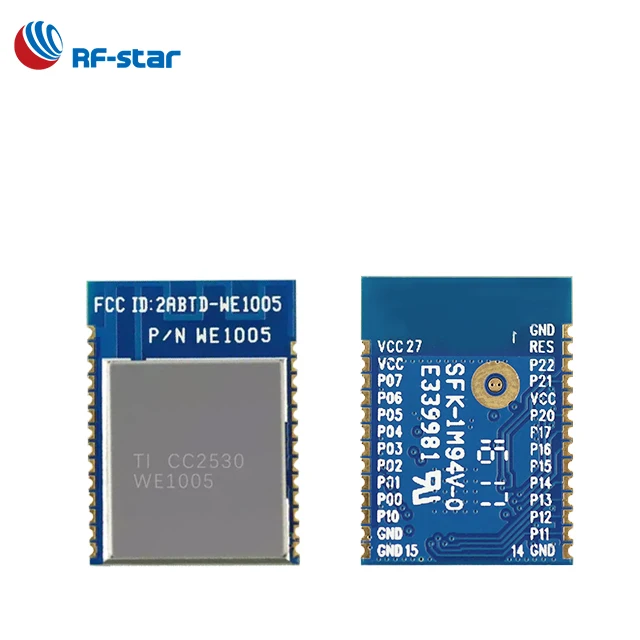

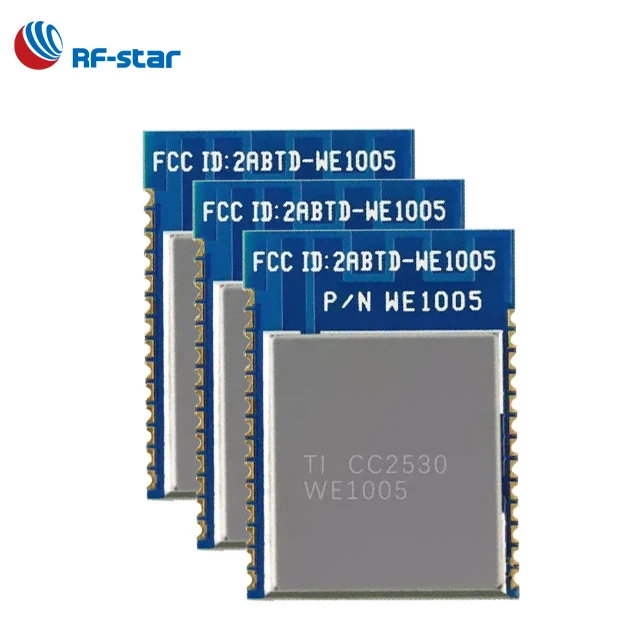

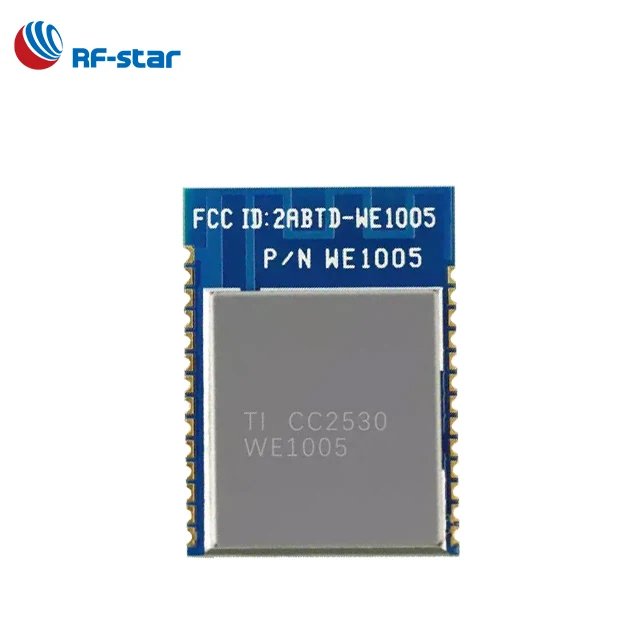

Модуль ZigBee RF WE1005 основан на чипе CC2530 от TI. Модуль может быть широко использован в низкомощной локальной сети связи. Конденсатор и индуктор используют высокую точность, высокий Q muRATA серии. С бортовым фильтром питания И оптимизированная РЧ схема соответствия, модуль имеет лучшую стабильность и дальность передачи. ВКроме того, модуль может добавить защитный чехол для усиления анти-помех, поэтому онМожет использоваться в промышленных целях.

zigbee module cc2530 cc2530 fcc module

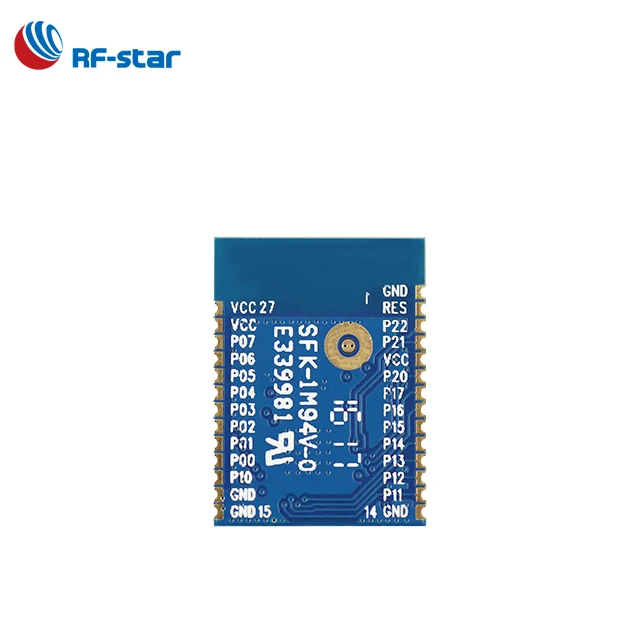

Таблица 1 функции контактов WE1005

Pin нет.	Название	Функция	Примечания
Pin1	GND	Заземления	Заземления
Pin2	Рез	Сброс	Сброс, активный низкий
Pin3	P22	I/O	Настроить интерфейс постоянного тока
Pin4	P26	I/O	Настроить интерфейс DD
Pin5	P27	Положительный питания	Источник питания: 2,0-3,6 В
Pin6	P28	I/O
Pin7	P29	I/O
Pin8	VCC	I/O
Pin9	GND	I/O
Pin10	P00	I/O
Pin11	P01	I/O
Pin12	P02	I/O
Pin13	P03	I/O
Pin14	GND	Заземления	Заземления
Pin15	GND	Заземления	Заземления
Pin16	GND	Заземления	Заземления
Pin17	P10	I/O
Pin18	P00	I/O
Pin19	P01	I/O
Pin20	P02	I/O
Pin21	P03	I/O
Pin22	P04	I/O
Pin23	P05	I/O
Pin24	P06	I/O
Pin25	P07	I/O
Pin26	VCC	Положительный питания	Источник питания: 2,0-3,6 В
Pin27	VCC	Положительный питания	Источник питания: 2,0-3,6 В
