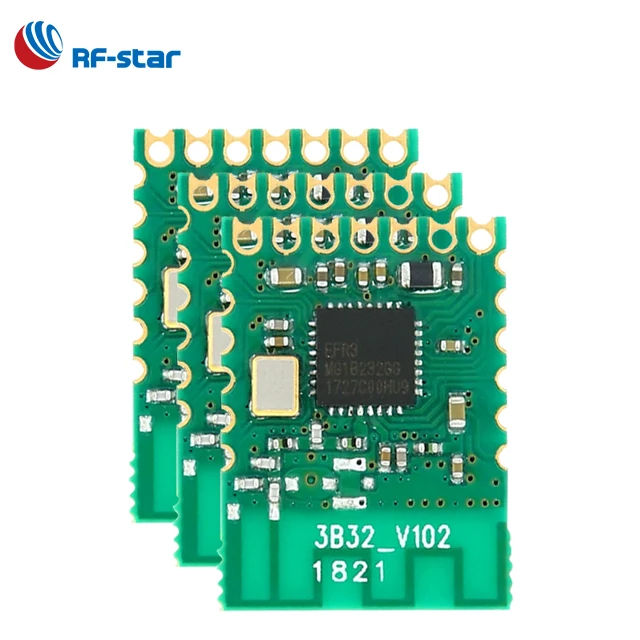

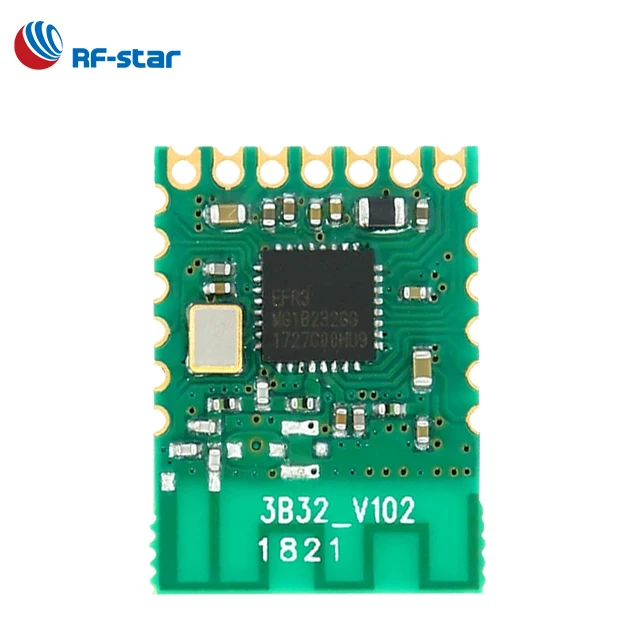

3B32-V102 модуль основан на EFR32MG1B232F256GM32-C0 кремниевых лабораторий. EFR32MG1B232F256GM32-C0 является настоящим системным (SoC) решением для ZigBee, Thread и multiprotocol, и поддерживает следующие форматы модуляции: 2/4 (G) FSK с полностью настраиваемым формированием, BPSK/DBPSK TX, OOK/ASK, shaped OQPSK/(G) MSK, Настраиваемые DSSS и FEC. Модуль обеспечивает лидирующую в отрасли энергоэффективность, сверхбыстрое время пробуждения, масштабируемый усилитель мощности и бесконтактный MCU. Она включает 32-битный ARMÒCortexÒ-Ядро M4 с максимальной рабочей частотой 40 МГц, PA до + 19,5 дБм и балун.
• 40 МГц 32-разрядный ARM Cortex-M4F core MCU с не более чем на 1 Мб флэш-память, до 256KB ОЗУ • Диапазон частот сигналов ВЧ: 2,4 GHz ISM полоса
• Выходная мощность RF: до + 19,5 дБм
• Встроенный преобразователь DC-DC с снижением уровня шума RF
• 12-канальный периферийных рефлекс система обеспечения автономной взаимодействие MCU периферийных устройств
• Аппаратный криптоускоритель и генератор истинных случайных чисел
• Стек протокола: ZigBee, Thread, ZigBee RC. Также Bluetooth Smart и проприетарный на части производительности
Параметры 3B32_V102
Чипсет
Silicon Labs: EFR32MG1B232F256GM32-C0
Электропитание напряжения
2,3 В ~ 3,6 В, рекомендуется до 3,3 В
Частота
2400 МГц ~ 2483,5 МГц
Мощность передачи
-30,0 дБм ~ + 19,5 дБм
Чувствительность приема
-98 дБм
GPIO
12
С украшением в виде кристаллов
38,4 МГц
Оперативная память
32 КБ
Флэш-память
256 Кб
Пакет
Смт упаковка
Частота ошибок
± 20 кГц
Измерение

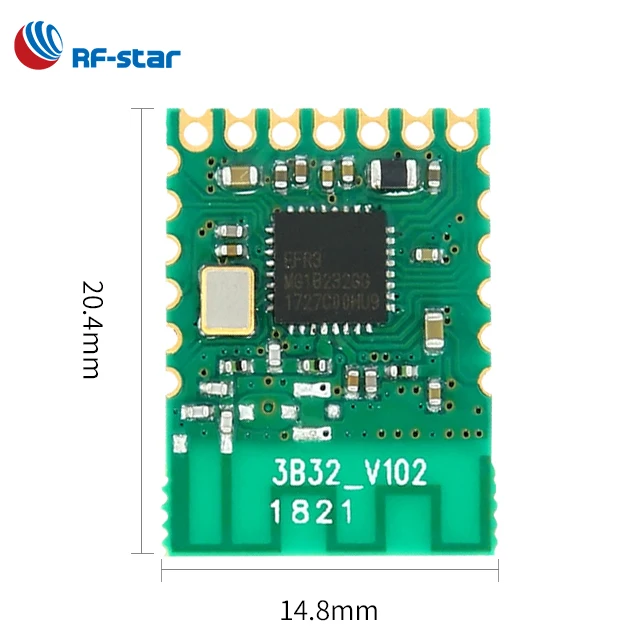

20,4 мм x 14,8 мм x (1,7 ± 0,1) мм
Тип антенны
Антенна PCB (по умолчанию)/разъем IPEX
Рабочая температура
-40 ℃ ~ + 85 ℃
Температура хранения
-40 ℃ ~ + 125 ℃
Ток RX (1 Мбит/с GFSK)
8,7 мА
Ток RX (250 кбит/с 0-QPSK DSSS)
9,8 мА
Ток TX @ 0 дБм
8,2 мА
Режим глубокого сна
5,5 & micro; A
Pin-код функции 3B32_V102
Pin-код
Название
Чип Pin-код
Контактный тип
Описание продукта:
1
PD13
PD13
I/O
GPIO (5 В)
2
PD14
PD14
I/O
GPIO (5 В)
3
PD15
PD15
I/O
GPIO (5 В)
4
PB13
PB13
I/O
GPIO (5 В)
5
PB12
PB12
I/O
GPIO (5 В), PTLDATA
6
PB11
PB11
I/O
GPIO (5 В)
7
PB14
PB14
I/O
GPIO (5 В)
8
PB15
PB15
I/O
GPIO (5 В)
9
PA0
PA0
I/O
GPIO, UART_TX
10
PA1
PA1
I/O
GPIO, UART_RX
11
VCC
VCC
3V3
Блок питания:2,3 В ~ 3,6 В. Рекомендуется 3 образования легкой пены. 3 V.
12
PF2
PF2
I/O
GPIO (5 В)
13
GND
GND
Заземления
Заземления
14
PC11
PC11
I/O
GPIO (5 В)
15
SWCLK
PF0
SWCLK
Отладчик SWCLK
16
VCC
VCC
3V3
Блок питания:2,3 В ~ 3,6 В. Рекомендуется 3 образования легкой пены. 3 V.
