RF-BM-S01A TI CC2541 модуль bluetooth низкой мощности Bluetooth
- Категория: >>>
- Поставщик: Shenzhen,RF-Star,Technology,Co.,Ltd.,[Guangdong,China]Shenzhen
Поделиться:
Описание и отзывы
Трекер стоимости
| Месяц | Минимальная цена | Макс. стоимость |
|---|---|---|
| Sep-18-2025 | 181.28 $* | 190.4 $* |
| Aug-18-2025 | 179.72 $* | 188.7 $* |
| Jul-18-2025 | 150.48 $* | 158.39 $* |
| Jun-18-2025 | 176.83 $* | 185.45 $* |
| May-18-2025 | 154.17 $* | 162.43 $* |
| Apr-18-2025 | 173.46 $* | 182.8 $* |
| Mar-18-2025 | 172.82 $* | 181.88 $* |
| Feb-18-2025 | 170.97 $* | 179.83 $* |
| Jan-18-2025 | 169.42 $* | 177.1 $* |
Характеристики
Описание продукта:
RF-BM-S01A TI CC2541 bluetooth модуль низкой мощности Bluetooth модуль ble

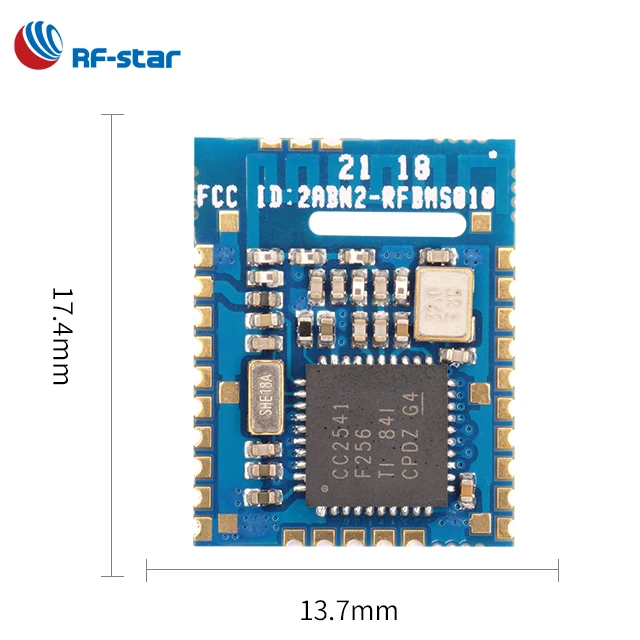

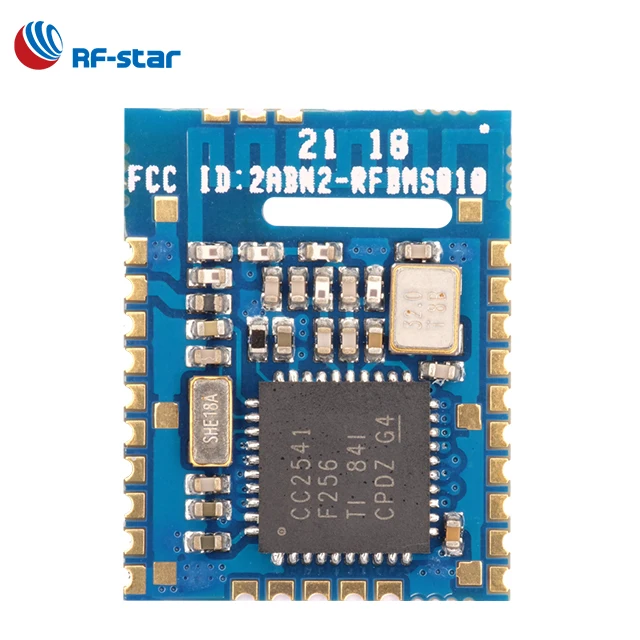

RF-BM-S01A-модуль Bluetooth с низким энергопотреблением (BLE) на основе TI CC2541F256, 8051 ядра BLE System-on-Chip (SoC). Этот модуль PCB интегрирует Кристалл 32 MHz, кристалл 32,768 kHz, LC balun, фильтр RF соответствия, и meander линии PCB антенны. Он предварительно запрограммирован со стеком BLE 4,0 и протоколом связи приложения над его полноскоростным интерфейсом USB. Модуль хорошо подходит для систем, где требуется сверхнизкое энергопотребление. Это определяется различными режимами работы. Короткое время перехода между режимами работы дополнительно обеспечивает низкое энергопотребление. RF-BM-S01A совместим с RF-BM-S01 в SMT пакете, если USB не используется на RF-BM-S01 и I2C/extra I/O не используется на RF-BM-S01A. По сравнению с RF-BM-S01, RF-BM-S01A обеспечивает более низкое потребление тока RF.В RF-BM-S01A dOes не имеет usb-интерфейса RF-BM-S01 и обеспечивает меньшую максимальную выходную мощность в режиме TX. RF-BM-S01A также добавляет интерфейс HW I2C.
Таблица 1. Контактная функция RF-BM-S01A
Pin-код | Название | Контактный тип | Описание продукта: |
Pin1 | GND | GND | GND |
Pin2 | VCC | VCC | Источник питания:2-3,6 В |
Pin3 | P22 | I/O | DEBUG_DC |
Pin4 | P21 | I/O | DEBUG_DD |
Pin5 | P20 | I/O |
|
Pin6 | P17 | I/O |
|
Pin7 | P16 | I/O |
|
Pin8 | I2C_SCL | I/O | I2C_SCL |
Pin9 | I2C_SDA | I/O | I2C_SDA |
Pin10 | GND | GND | GND |
Pin11 | P15 | I/O |
|
Pin12 | P14 | I/O |
|
Pin13 | P13 | I/O |
|
Pin14 | P12 | I/O |
|
Pin15 | P11 | I/O |
|
Pin16 | P10 | I/O |
|
Pin17 | P07 | I/O |
|
Pin18 | P06 | I/O |
|
Pin19 | P05 | I/O |
|
Pin20 | P04 | I/O |
|
Pin21 | P03 | I/O |
|
Pin22 | P02 | I/O |
|
Pin23 | P01 | I/O |
|
Pin24 | P00 | I/O |
|
Pin25 | Сброс | Сброс | Активный низкий |
Pin26 | NC | NC |
|
Pin27 | Муравей | Муравей | Внешняя антенна |
Pin28 | NC | NC |
|
BLE применение
