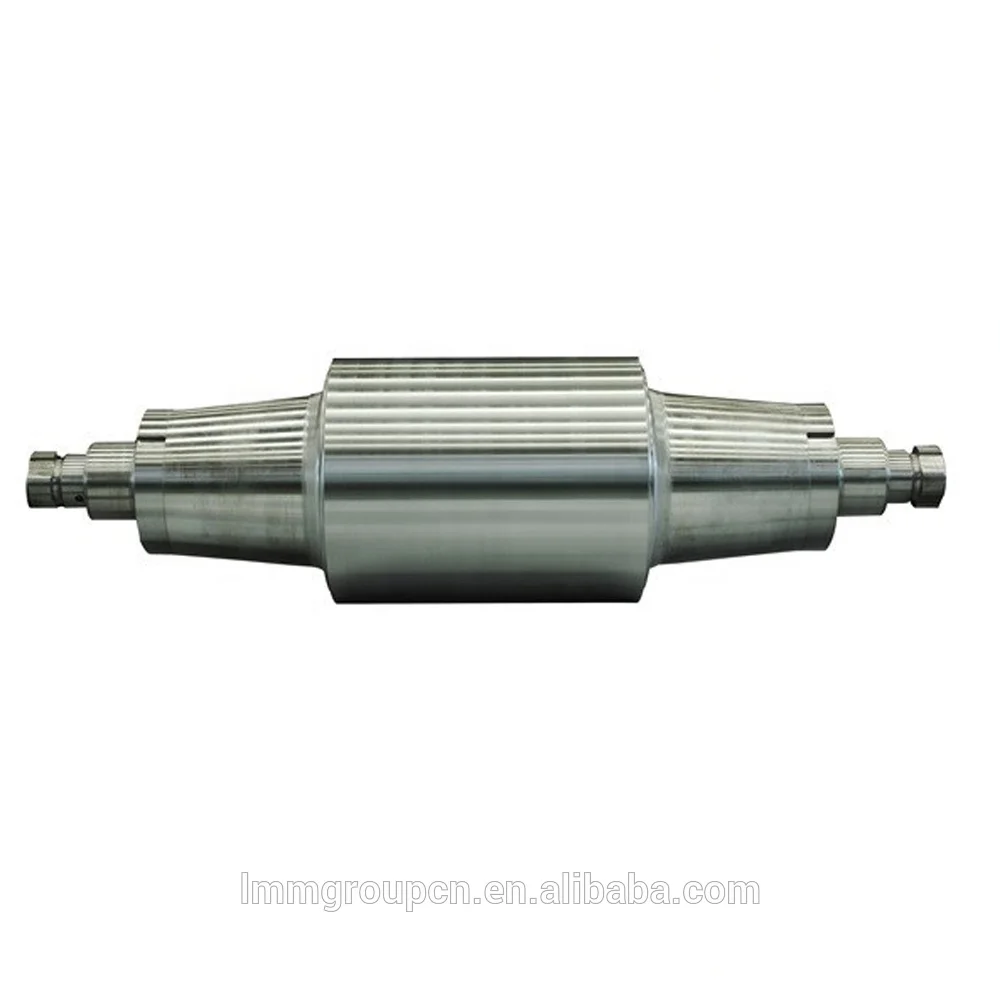

Валки для линий листовой холодной прокатки по их использованию делят на: рабочие и опорные. .

Диаметр валка подбирают на основе расчетов, выполненных при учете сортамента (его толщины), условий работы, механических свойств проката, максимальных усилий, обжатий, конструкции линии.

Длина бочки РВ зависит от ширины полосы, листа, ленты.

Приводными валками обычно делают РВ. В клетях, где отношение длины бочки к Ø валка = или > 5:1, и прокатывается очень тонкая лента из легированной стали, на многовалковых агрегатах приводными выполняются ОВ (опорные валки). У валков с подшипниками качения, шейки изготовляют ступенчатыми. На станах, где используются подшипники скольжения, шейки валков, как правило, гладкие. Для редуцирования давления на подшипники, повышения прочности валковых шеек, работающих на ПЖТ, шейки имеют макс. Ø, а места переходов от шеек к бочке закругляются.

В РВ (при Ø бочки >160 мм) делают сквозные пазы по оси, так называемые осевые каналы. В валках больших размеров эти каналы в области бочки переходят в более широкие камеры. Камеры имеют Ø, превышающий в значительной степени Ø входных отверстий.

Осевые каналы способствуют охлаждению центра валка в момент его закалки. Такое дополнительное охлаждение РВ в процессе функционирования линии создаёт стабильный термальный режим, повышая, таким образом, стойкость валка.

Опорные валки могут быть цельноковаными , литыми, бандажированными . К качеству подготовки ОВ предъявляются особо жесткие требования. Возникающее при работе биение бочки ОВ относительно шеек ведёт к разнотолщинности прокатываемой полосы. Макс. допустимое биение бочки валка Ø1500 мм будет равно 0,03 мм.

Для агрегатов холодной прокатки валки предусматривают из высококачественных сталей, в составе которых небольшое содержание вредных компонентов S и P. Наряду с механич. свойствами после термообработки стали оценивают по технологическим характеристикам — закаливаемости, склонности к перегреву, чувствительности к деформации при закалке, обрабатываемости, шлифуемости и др.

Важнейшими признаками для сталей, идущих на производство валков, считаются твердость и прокаливаемость. Твердость стали марки 9Х в закаленном состоянии достигает 100 ед. по Шору.

РВ многовалковых прокатных линий производят из сталей 9Х и 9Х2. За границей для этого служат инструментальные, среднелегированные и быстрорежущие стали. Твёрдость рабочей поверхности в состоянии после термообработки достигает HRC 61-66.

В последних технологиях все чаще упоминаются РВ, изготовленные из металлокерамических твердых сплавов (основу их образует карбид вольфрам). Изготовление валков из твердых сплавов основано, как правило, на горячем прессовании или спекании пластифицированных заготовок. Количество кобальтового порошка принимается, равным 8-15 % (остальной компонент – карбид вольфрам).

Твёрдосплавные валки, по сравнению с валками из легированных марок стали, более износостойкие. Их стойкость к износам в 30—50 раз выше. При прокатке ими может быть получена макс. шероховатость на поверхности прокатываемого материала.

Их изготавливают цельными и составными. В качестве РВ многовалковых прокатных линий, как правило, применяют цельные металлокерамические валки. При проектировании твёрдосплавных валков учитывают определенные соотношения Ø шейки к Ø бочки (≥ 0,6) и Ø и длины бочки (≤ 4).

Основным недостатком металлокерамических валков является повышенная хрупкость, что исключает возможность эксплуатации их при толчках, ударах, больших прогибах. При завалке их в клеть необходимо полностью устранить перекосы, влияющие на качество прокатываемого материала. ОВ для линий холодной прокатки обычно изготовлены из сталей марок 9X2, 9XФ, 75ХМ, 65XНМ. В последнее время сталь марки 75ХМ для цельнокованых ОВ наиболее широко применяется.

Марки сталей 40ХНМА, 55Х, 50ХГ и стали 70 идут на изготовление осей составных (бандажированных) ОВ (малых и средних). Для изготовления осей крупных ОВ тяжелонагруженных станов применяют стали марок 45XHВ и 45XHМ.

Стали 9Х, 9ХФ, 75ХН, 9X2, 9Х2Ф и 9Х2В используются для изготовления бандажей составных ОВ. Твёрдость поверхности бандажа после конечной термообработки 60—85 ед. по Шору.
