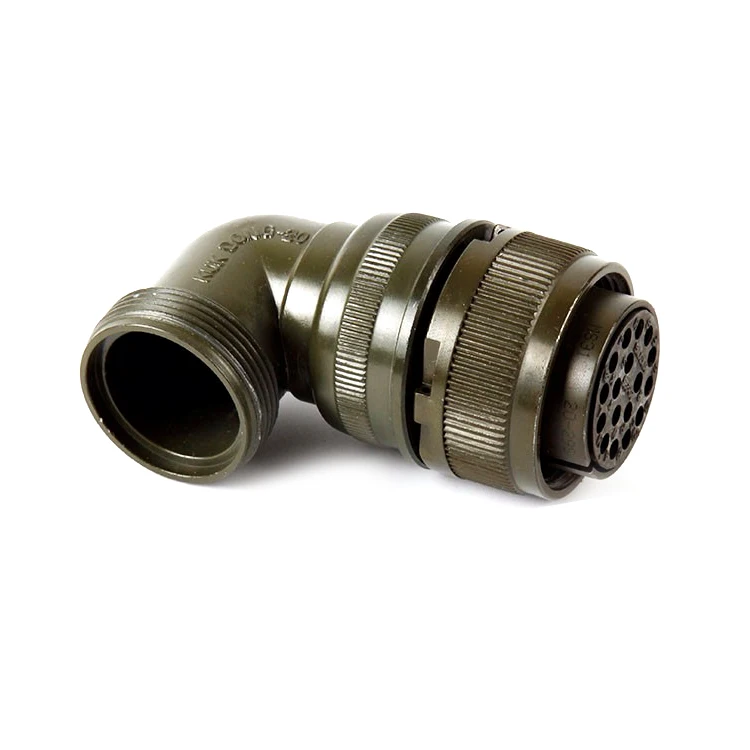

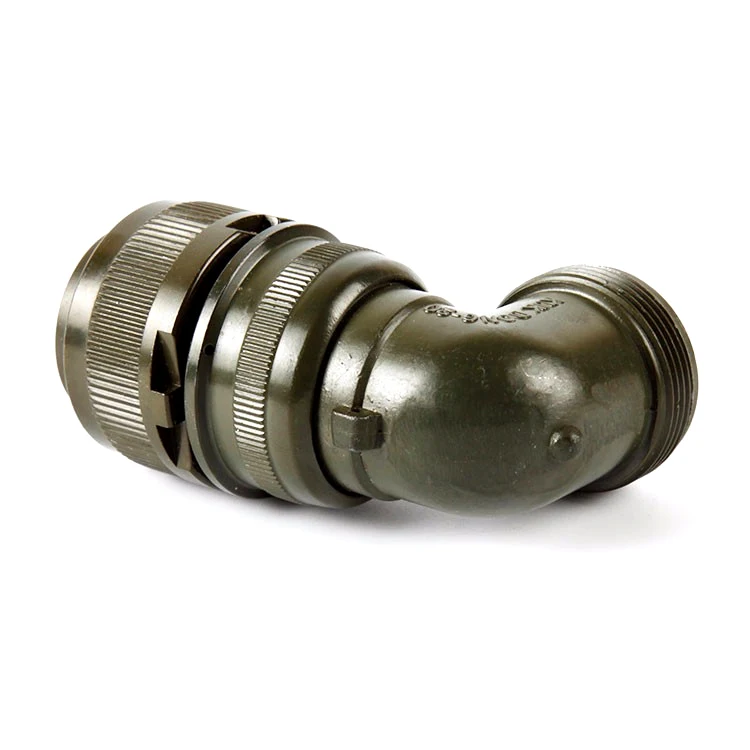

Круговой класса металла Водонепроницаемый Электрический mil 5015

Круговой класса металла Водонепроницаемый Электрический mil 5015

Категория: Connector >>>
Поставщик: Taixing,Hangjie,Electronic,Co.,Ltd.

Цена:*

Количество:

Описание и отзывы

Трекер стоимости

Месяц	Минимальная цена	Макс. стоимость
Sep-20-2025	0.16 $*	0.27 $*
Aug-20-2025	0.47 $*	0.37 $*
Jul-20-2025	0.24 $*	0.74 $*
Jun-20-2025	0.22 $*	0.21 $*
May-20-2025	0.84 $*	0.76 $*
Apr-20-2025	0.21 $*	0.28 $*
Mar-20-2025	0.48 $*	0.84 $*
Feb-20-2025	0.87 $*	0.67 $*
Jan-20-2025	0.90 $*	0.55 $*

Характеристики

Металлические водостойкие водонепроницаемые электрические mil 5015 коннекторы

Описание продукта

Соответствует стандарту GJB101A. Со ссылкой на американские стандарты. Это уравнения для серии JY, серии YB и MS, MS. Они могут сотрудничать в использовании с сосудами, которые имеют такой же тип. Эти разъемы серии быстро соединяются байонетом. Их контакты выпаяны.

Как заказать

Идентификационный кодMS	3106	A	18	10	P	Y
Основа нет. 3100 = крепление на стену 3101 = в-линии сосуд 3102 = коробка монтажный сосуд 3106 = прямой штекер 3108 = штеккер
Класс обслуживания A = сплошная оболочка, контакты припоя и негерметичный B = сплит-оболочка, контакты для припоя и негерметичный E = окружающей среды F = R с зажимом R = паяльные контакты с уплотнением уплотнения и без зажима



Размер корпуса10SL, 12 s, 12, 14 s, 14, 16 s, 16, 18, 20, 22, 24, 28, 32, 36
Схема контактов (см. ниже)
Тип контакта P = Pin S = разъем
Альтернативный позиционированияНет ключа Mark-N, (W)-ключ W, (X)-X ключ, (Y)-Y key, (Z)-Z ключ

Технические характеристики

A.Материалы

Оболочка: алюминиевый сплав; оливковое драб кадмием или цинковым покрытием

Изолятор: синтетический каучук

Контакт: медный сплав; щепка обшивка

Прокладка и люверсы: синтетическая резина

B.Электрические характеристики

Рабочее напряжение и тестовое напряжение,

Класс обслуживания	Рабочее напряжение		Испытательное напряжение	Air интервал	Cree страницы
Класс обслуживания	DC (V)	AC (V)	AC (V)	Номинальная (дюймы)	Номинальная (дюймы)
Inst.	250	200	1000	-	1/16
A	700	500	2000	1/16	1/8
D	1250	900	2800	1/8	3/16
E	1750	1250	3500	3/16	1/4
B	2450	1750	4500	1/4	5/16
C	4200	3000	7000	5/16	1

Номинальный ток (+ 20^OC),

Контакт Размер	Контактное сопротивление (мом)	Испытательная сила тока (а)	Потенциальная капля (mV)
16	16	13	49
12	3	23	42
8	1	46	26
4	0,5	80	23
0	0,2	150	21

Сопротивление изолятора: + 25^OC≥ 5000MΩ

C.Механические характеристики
Рабочая температура:-55^OC ~ + 125^OC
Герметизация: под водой (6 футов в воде): 48 часов на MIL-DTL-5015 mil-dtl-5015
4.6.19. Проведите 20 дней экстремального тестирования влажности.

Контакт Размер	Снаружи диам. утеплителя
	Мин.		Макс.
	Cm	Мм	Cm	Мм
16	0,064	1,63	0,130	3,30
12	0,114	2,90	0,170	4,32
8	0,164	4,17	0,255	6,48
4	0,275	6,98	0,370	9,40
0	0,415	10,54	0,550	13,97

Прочность: ≥ 100 циклов

Солевой спрей: MIL-STD-1344 mil-std-1344 1001, состояние B, ≥ 48 часов (кадмиевое покрытие)

Тепло: на + 125^OC,60 часов; на + 85^OC,1000 часов

Химическая стойкость: в гидравлической жидкости или смазочном масле, 20 часов

Вибрация: 10 ~ 2000 Гц, ускорение: 10 г

Шок: ускорение: 50 г

Удержание контакта и сила разделения

Контакт Размер	Сохранение		Разделение сила мин.
Контакт Размер	N	Фунтов.	N	Фунтов.
16	44	10	1	0,25
12	67	15	2	0,50
8	89	20	3	0,75
4	89	20	4	1,00
0	111	25	9	2,00
