Keyestudio 4-реле канала щит 5 В реле Модуль для ООН R3

Описание и отзывы

Трекер стоимости

Характеристики

Keyestudio 4-канал реле 5 В релейный модуль для Уно R3 контроль платы



Введение:



KeyestudioЧетыре-КаналРеле Щит будет интегрироватьЧетыре-Канал5 В реле, который полностью совместим с keyestudio UNO R3 control board. Он может работать через штабелирующий щит на панели управления keyestudio UNO R3, что очень легко и удобно. ВЧетыре-КаналРеле экрана для высокого уровня эффективно. ИЧетыре-КаналРеле управления реле должно соответственно соединиться с цифровым портом 4, 5, 6, 7Который находится наKeyestudio UNO R3 плата управления. Нам нужно только контролировать высокие и низкоуровневые выходы цифрового порта 4, 5, 6, 7На четыре-Реле канала, Который может добиться контроля реле.



Параметры производительности:



Рабочий стиль: высокий уровень эффективен

Контактные емкости: AC120V/3A

DC24V/3A



Коды



Инт база = 4;/первое реле подключено к порту I/O

Int NUM = 4;/общее количество реле



Недействительными установки ()

{

Для (int i = BASE; i <BASE + NUM; i ++)

{

Режим pinMode (i, выход); // Set Номер I/O порт на выходы

}

}



Недействительными петля ()

{

Для (int i = BASE; i <BASE + NUM; i ++)

{

DigitalWrite (я, низкая); /комплект Номера I/O выхода порта к "низким", то есть, постепенно выключите реле.

Задержка (200);/задержка 0,2 s

}

Для (int i = BASE; i <BASE + NUM; i ++)

{

DigitalWrite (i, HIGH); /комплект Номера I/O выход порта в "высокий", то есть, постепенно открытого реле.

Задержка (200);/задержка 0,2 s

}

}



Результат



Укладки keyestudio четыре-Канал релейного щита на панели управления keyestudio UNO R3, сжигание программы, после подключения электричества, В Четыре-Реле канала впервые подключено, а затем отключите один за другим, цикл поочередно.

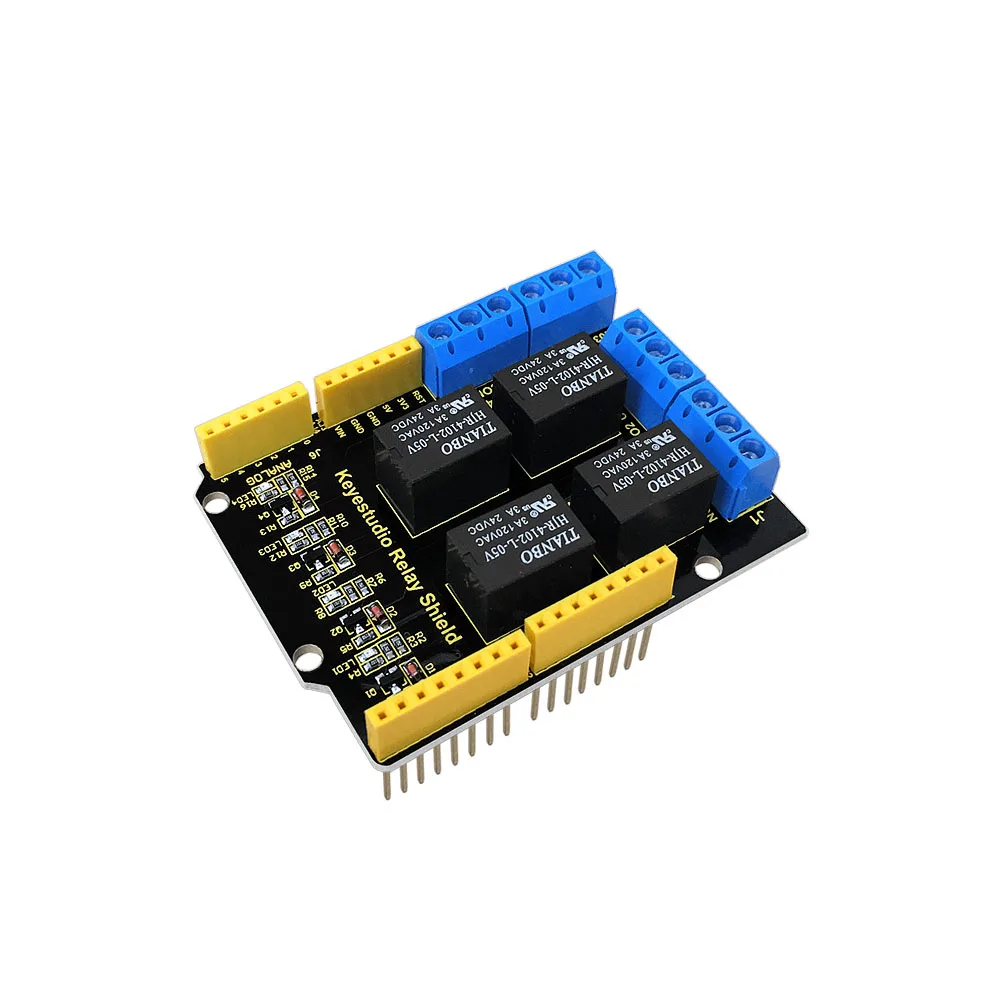

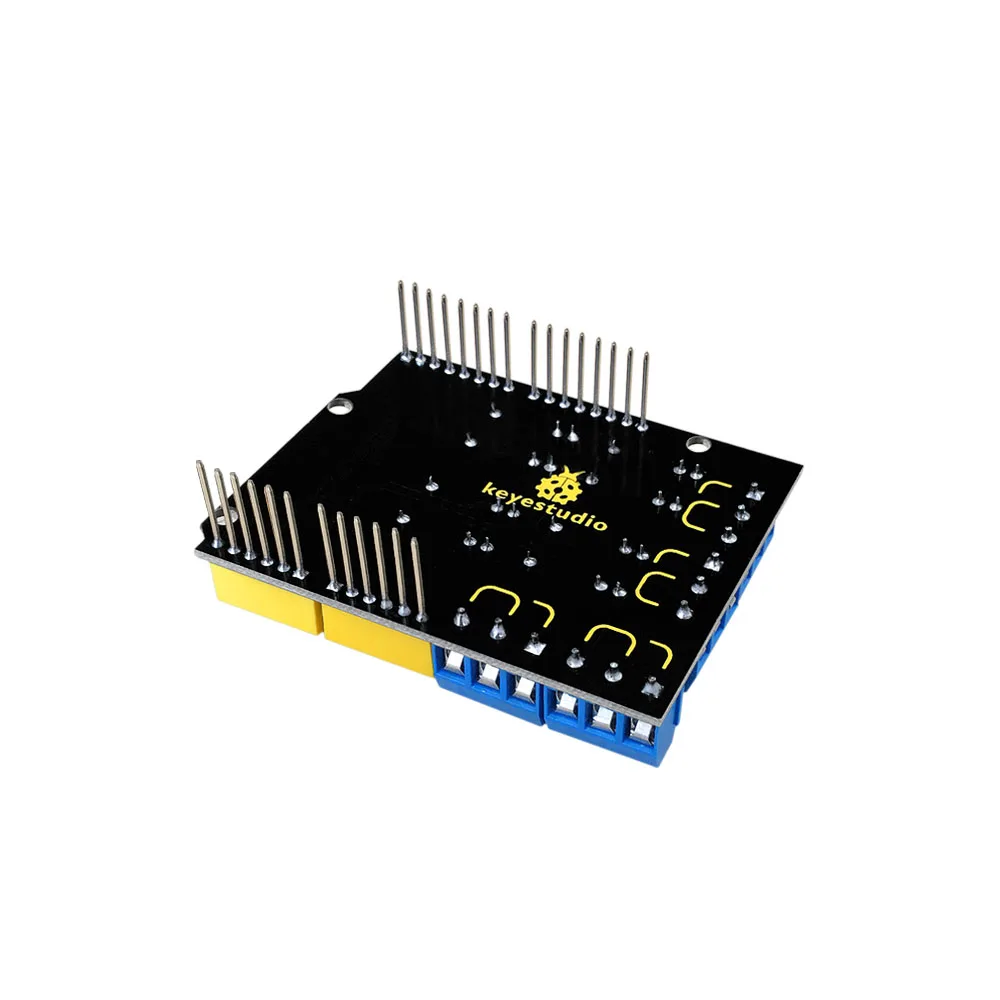

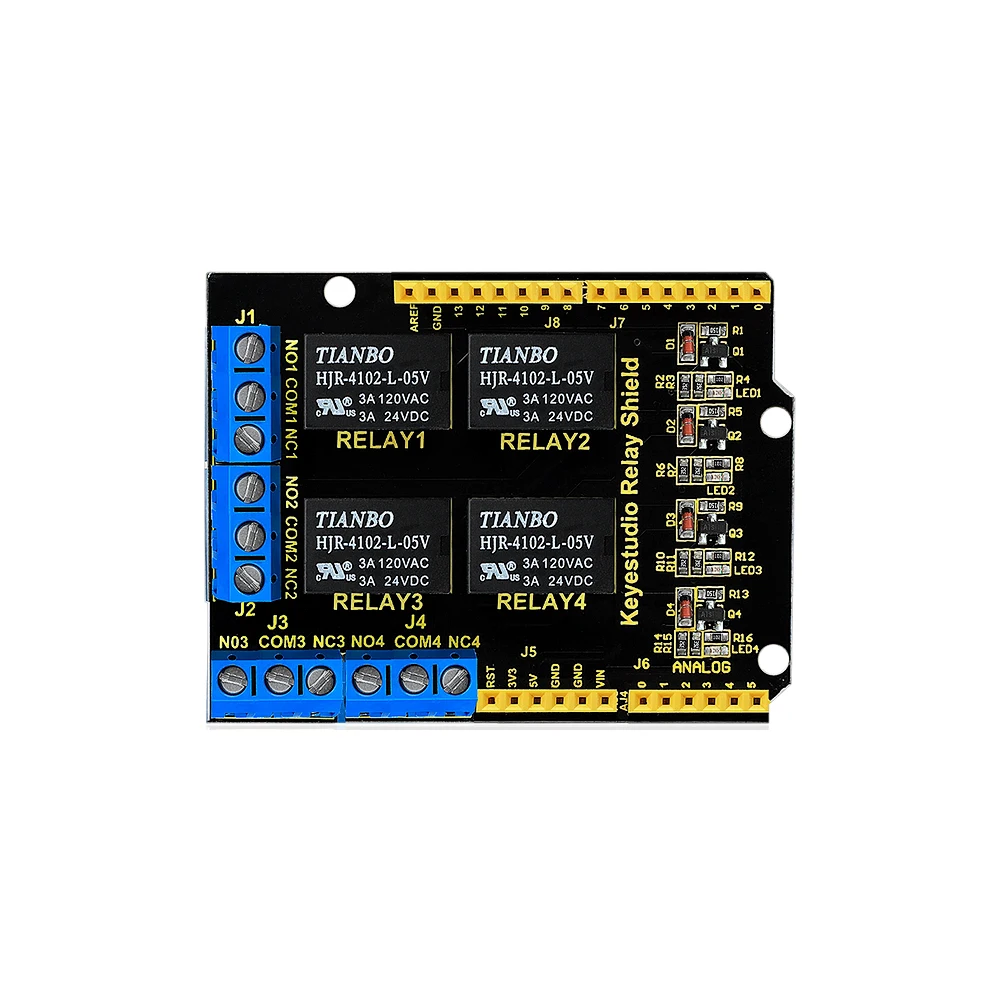

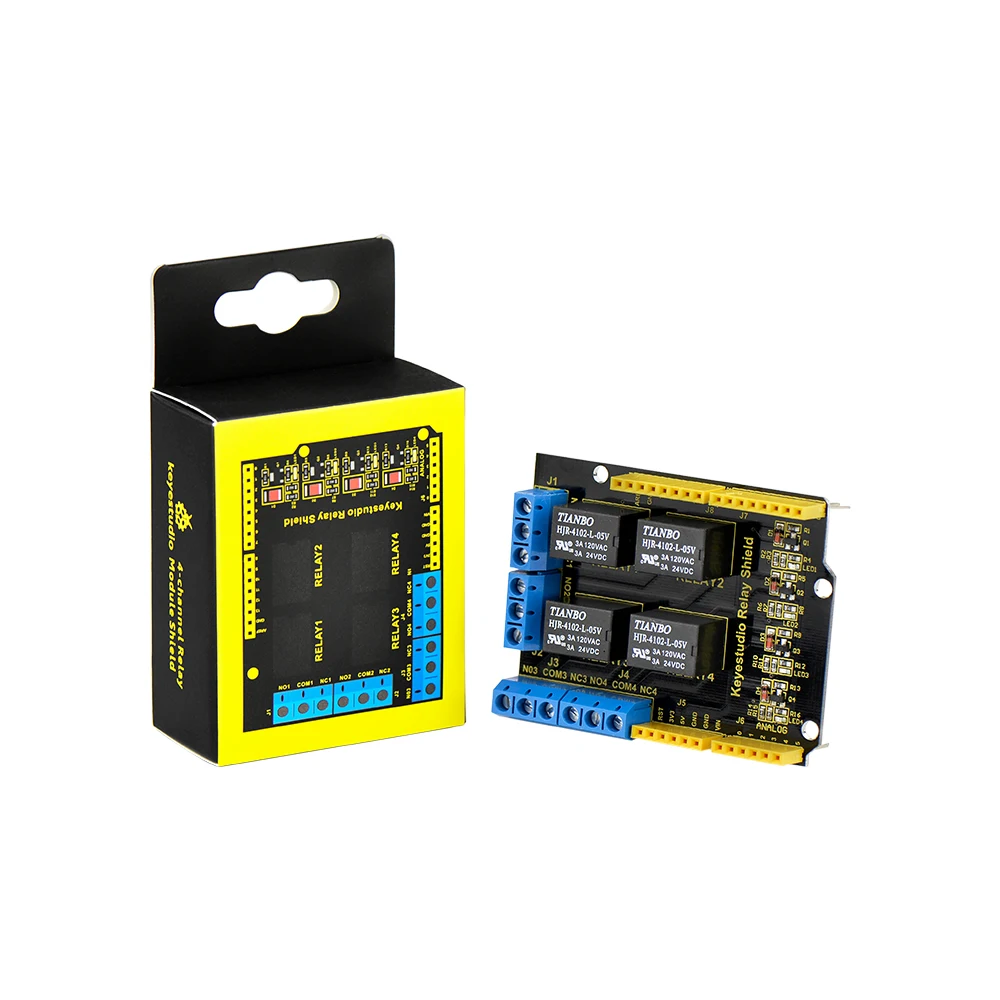

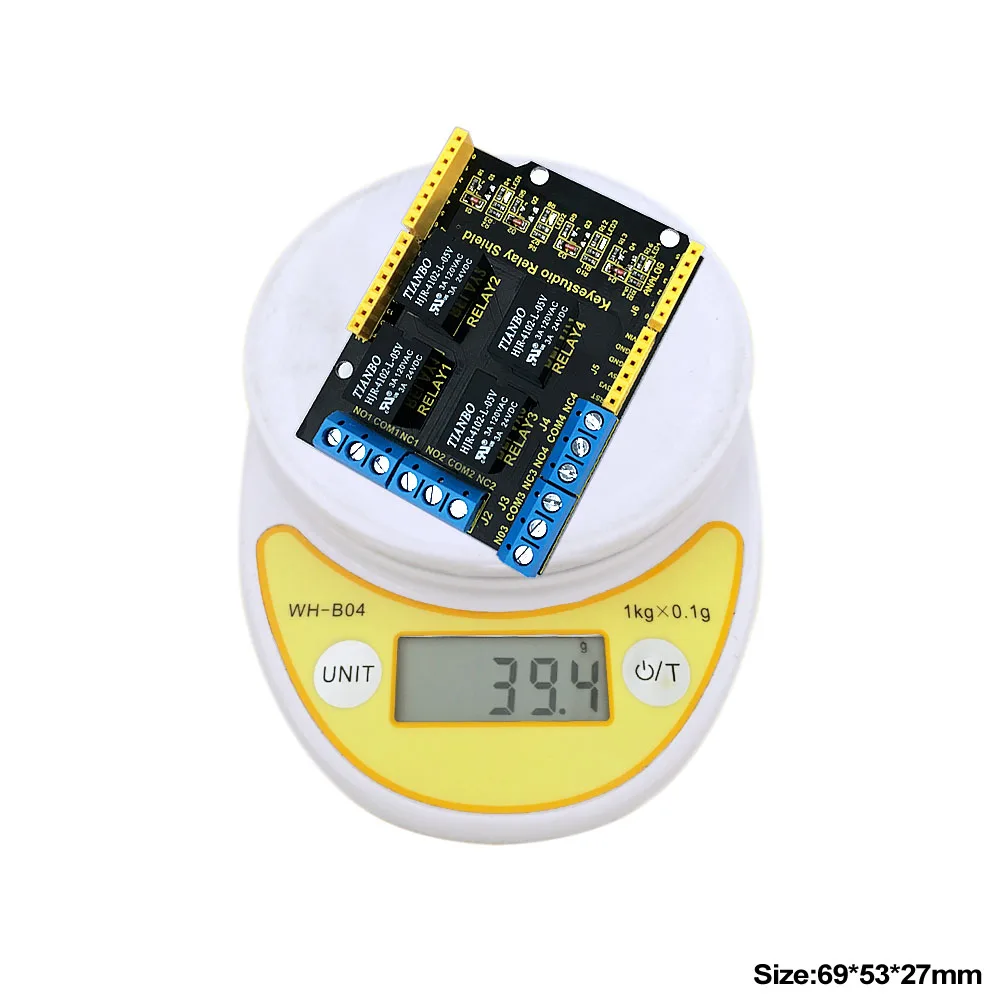

Продукту изображения:
