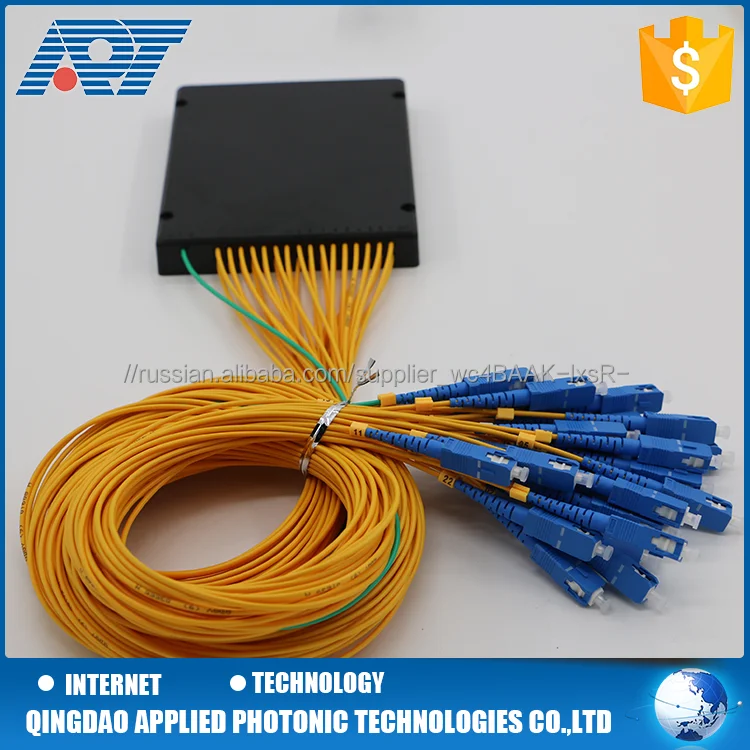

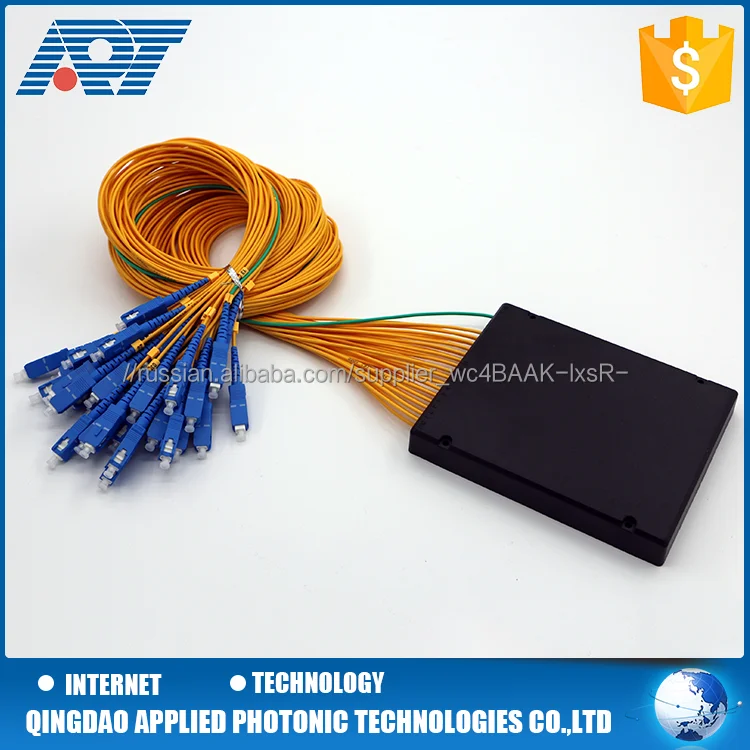

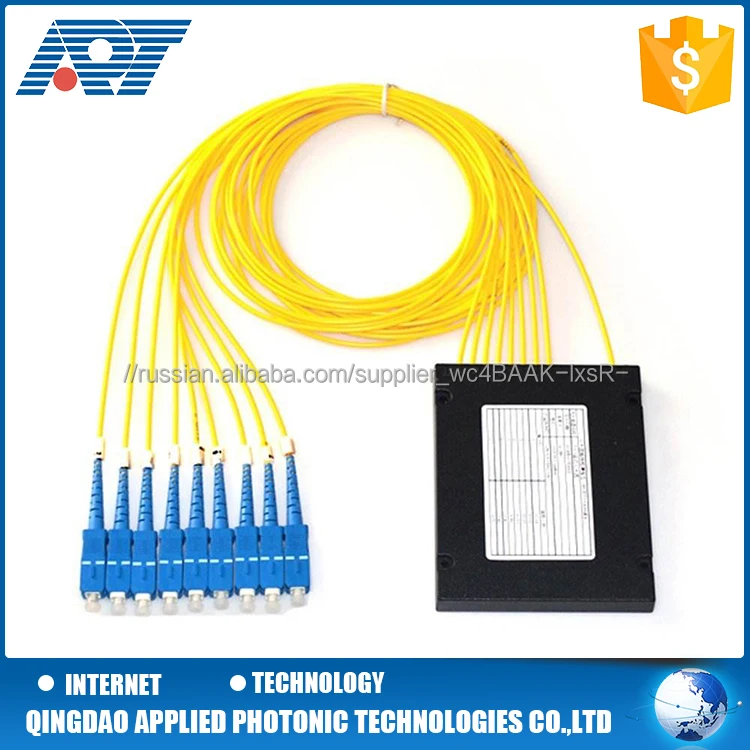

1260-1650nm ABS поле тип 1x16 1x8 1x32 1x64 SC и SM fiber optic PLC splitter
1. Product Введение
splitter PLC основана на кварцевой подложке интегрированной волновода оптический power distribution device, имеет преимущества малого объема, рабочий диапазон длин волн, высокая надежность, good однородность света и т. д. характеристики, особенно подходит для пассивной оптической сети (EPON, BPON, GPON и т. д.) подключен местных и терминального оборудования и реализовать оптического сигнала разделить.

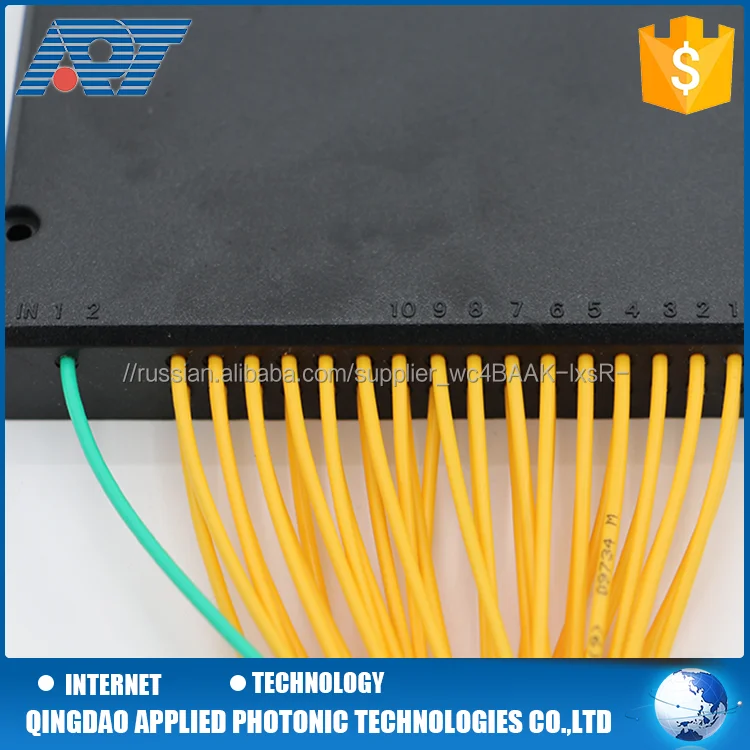

голые PLC splitter ставит PLC splitter чип и вход, выход оптического волокна массива в квадратной металлической трубки, с диаметром 0.9 мм или 250um голого волокна, волокна могут быть сварены, также может быть обработки различных типов волоконно-оптический разъем.
циндао APT предоставляет целый ряд 1xN и разветвители 2xN, которые специально разработаны для конкретных приложений. все продукты отвечают " YD/T1117-2001 Все оптические волокна ветвления устройства технические условия ", " YD-T 2000-209 ПЛК Встроенный оптический устройства PLC оптический разветвитель питания " и т. д., и сертифицированы ТСХ для развертывания сети.
2. Технические Характеристики
волоконно-оптические PLC splitter технические характеристики
(2.4.8 порт): 60L * 7 Вт * 4 H мм B (16 порт): 60L * 12 Вт * 4 H мм C (32 порт): 80L * 20 Вт * 6 H мм
разъемы

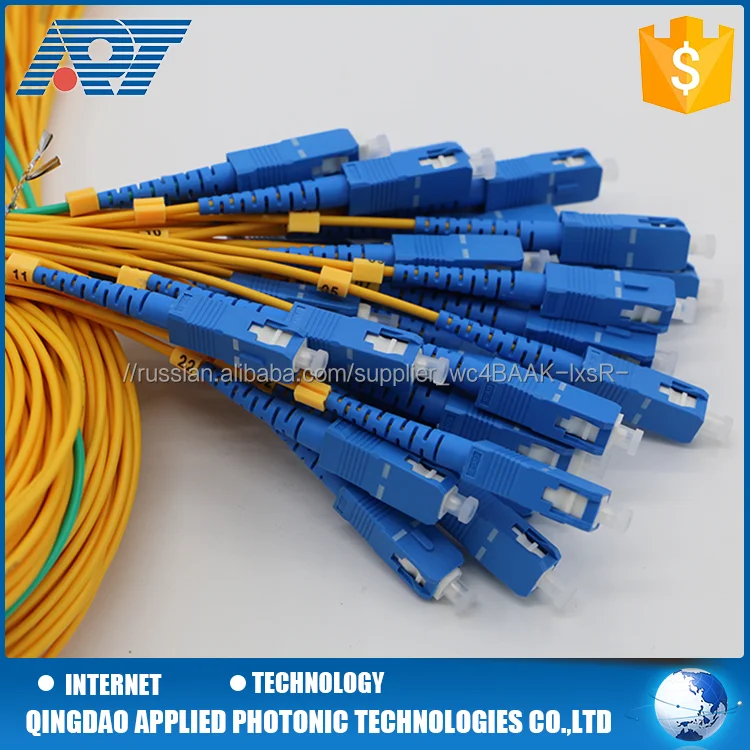

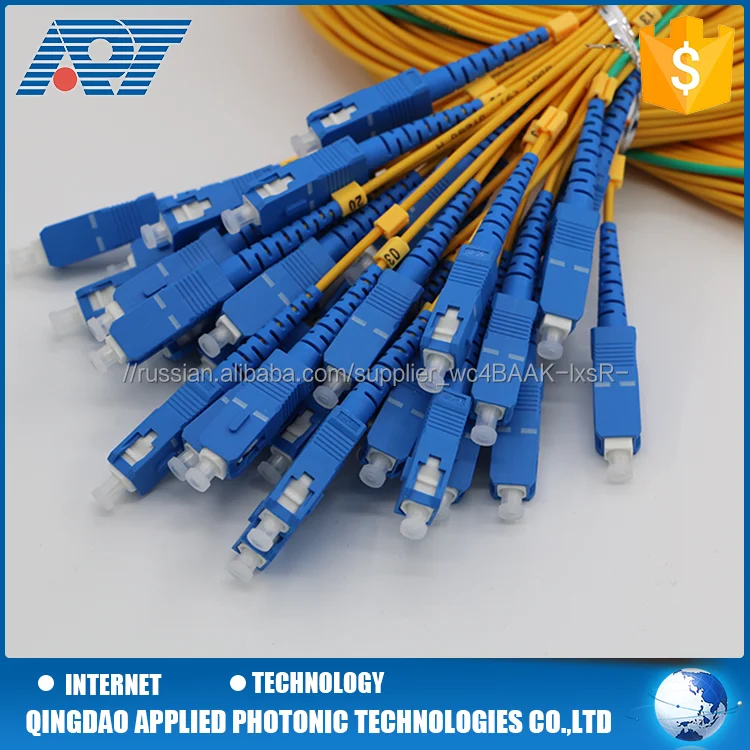

FC, SC, ST, LC, LC/APC, SC/APC, МУ и FC/APC
волоконно-оптические разъемы доступны
параметры
1x2
1x4
1x8
1x16
1x32
1x64
1x128
вносимые Потери (дб)
≤ 2
≤ 4
≤ 7
≤ 9
≤ 2
≤ 5
≤24
PDL (дб)
≤ 2
≤ 2
≤ 3
≤ 3
≤ 3
≤ 4
≤ 5
однородность (дб)
≤ 6
≤ 8
≤ 8
≤ 0
≤ 5
≤ 0
≤ 0
возвратных Потерь (дб)
≥
направленность (дб)
≥55
температурный Диапазон
(° C)
-40 ~ + 75
Температура хранения
(° C)
-40 ~ + 85
ПРИМЕЧАНИЕ: Указанные выше параметры для сплиттер с разъемом, если без разъема, вносимые потери будутсократить 0.2dB.
3. Особенности
1) Может быть постоянно покрыты различных волокон
2) Полный волокна core structure 3) Может быть resued 4) Волокна типа дополнительно 5) Низкий дополнительные потери 6) Низкие вносимые потери 7) 2*2,1*2,1*4, .... 1*128 типов опционально, и т. д.
4. Application
1) Оптический Сигнал 2) Передачи данных 3) Lan и Системы КАБЕЛЬНОГО ТЕЛЕВИДЕНИЯ 4) FTTX Развертывания 5) Сети FTTH 6) Пассивные Оптические Сети (PON) 7) Система Измерения и Лазерные Системы 8) DWDM и CWDM Системы
