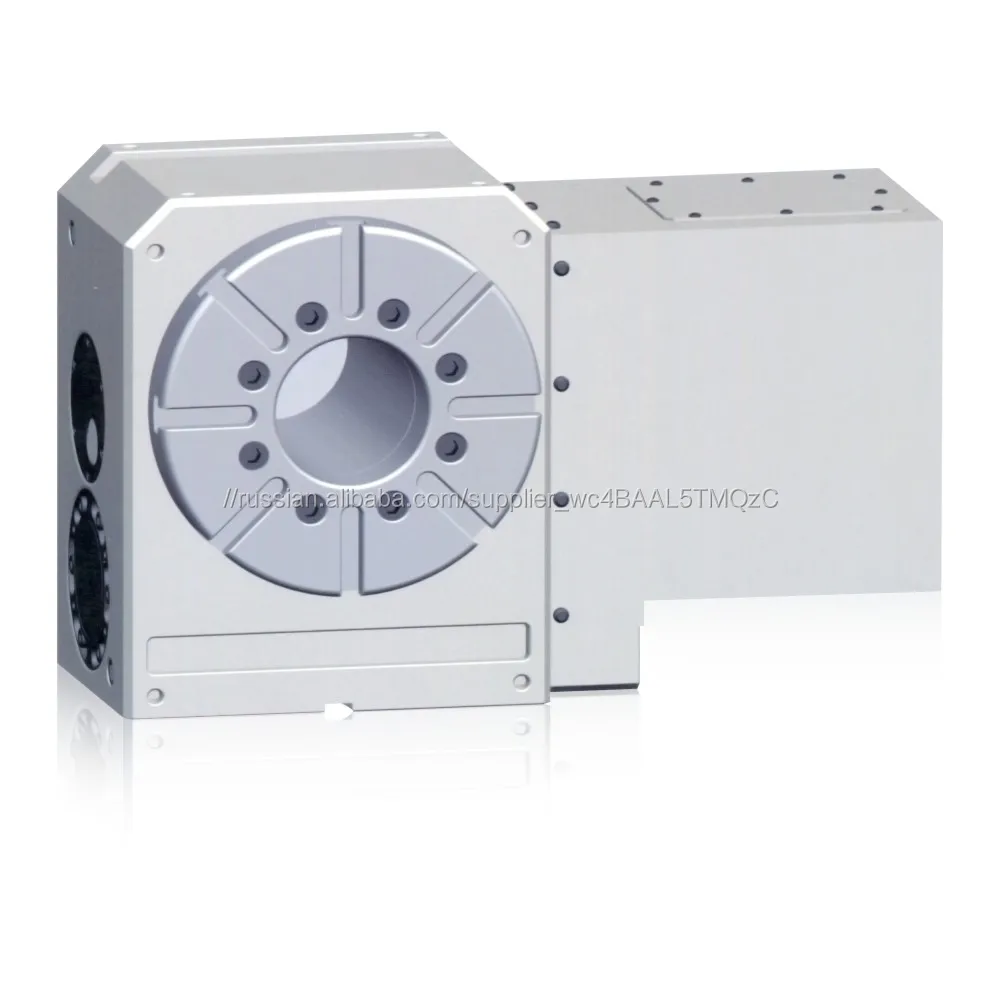

Высокой Точности С ЧПУ Cam Ротари Индексирования Таблицы с 200 мм

Описание и отзывы

Трекер стоимости

Характеристики

высокой Точности С ЧПУ Cam Ротари Индексирования Таблицы с 200 мм Диаметр Диска



характеристика:

1. 90 градусов индексации время нужно только 0.3 секунд.

2. Matearial: cam используется специальный сплав стали, после цементации может быть точность помола.



3. игольчатых подшипников, используемых подшипниковой стали, после цементации может быть точность помола.



4.преимущества cam roller structure:

< 1 > Камера и игольчатые подшипники предустановленной без зазора роллинг драйв.

< 2 > отсутствие скольжения трения и износа, по-прежнему нет оформление характеристики движения

< 3 > индексирование диска использует тормоз серводвигателя. когда заготовки обрабатывается в индексации машина, тормоза серводвигателя вспомогательные cam механизм тормозится до удовлетворить требования момента обработки, а также сохранить время.











спецификация:



SNC-200



диаметр Диска	200 мм
диск шпинделя центр отверстия	70H7мм
диск шпинделя центр через отверстие	70 мм
вертикальное размещение высота центра	135 мм
т-образный паз ширина роторный вал диска	12H7
руководство ширина блока	18H7
рабочая применимо температура окружающей среды	18 ~ 40 градусов
давление блокировки устройства	5 (пневматические) 35 (гидравлический) кг/см2
мини угол равный раздел	0.001 градусов
всего передач скорости	1/60
максимальная скорость вращающегося диска	3000 ОБ./МИН. Х
	4000 об./мин. 66.6
отдел точность	15 "
G.W вес	90 кг
