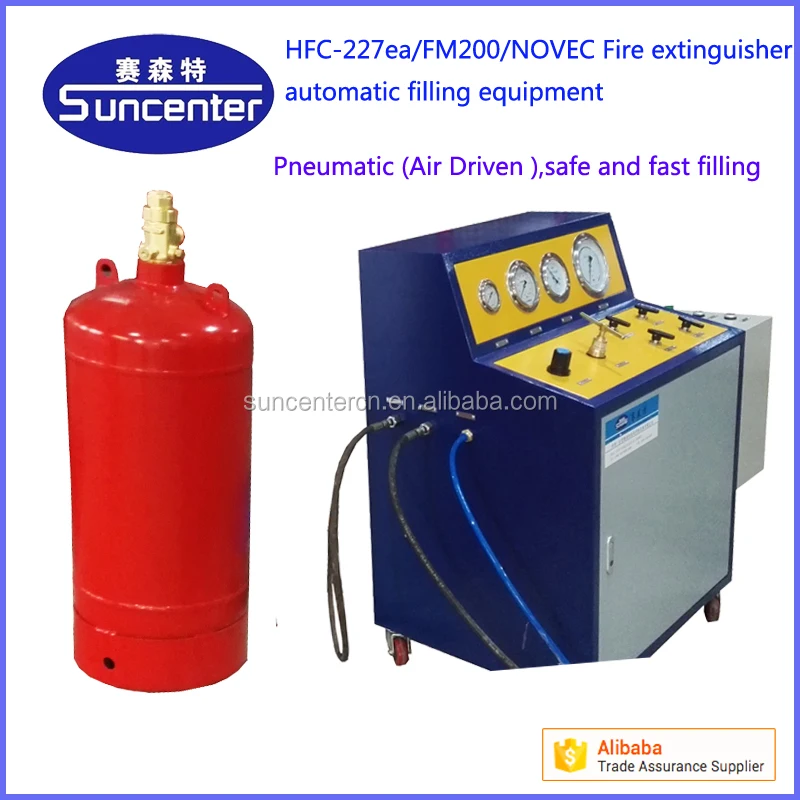

FM200 огнетушитель автоматическая заправка

гфу-227ea/FM200/ гептафторпропанавтоматическое заполнение машина

Решение: машина + Вакуумный насос + система взвешивания

Решение добавил некоторыедатчики, электромагнитный клапан, vacuump насос, и электронные весы на основе решение B

1.    Состав машины

DGS-HFCDGA5-A заполнение системы (заполнение насоса, точность манометр, редукционный клапан, высокого давления электромагнитный клапан, электрическая часть управления, и т. д.) и не-стандартные детали (весы, вакуумный насос)

2. Машина характеристики

DGS-HFCDGA5 фасовочное оборудование с помощью сжатого воздуха в качестве источника питания, вождение HFC-227ea/FM200 заполнения и передачи, когда передача вес достигает определенного значения, сигнал датчика передается газа электромагнитный клапан, отключить подачу газа, насос перестает работать.

затем Подключения nitrogen gas source, открыть газ высокого давления азота клапан впрыска азота; когда точность манометр показывает необходимую давление азота затем закройте клапан азота; заполнение готовой; он имеет характеристики малого объема, легкий вес, простота в эксплуатации, надежная производительность. особенно подходит для заполнения гептафторпропан в отрасли пожаротушения.

3. основные параметры:

вождение источник: сжатого воздуха (воздушный компрессор 2-8 бар)

средний: HFC-227ea/FM200/Гептафторпропан

увеличить соотношение: 5:1

давление на выходе: 0-4 Мпа

источник газа разъем: быстрая вставка 12 процентов

выходной интерфейс: ZG1/4 внутренняя резьба

4. Operating Procedure

1.    добавить смазочное масло дляFR. L Комбинация, на Юге с 10 # или 20 # механические масла, зимы в северном полушарии с антифризом механические масла или низкого конденсата гидравлического масла.

2, закрыть диск низкого давления газовый клапан, подключен к источника сжатого воздуха и давления не более чем 0.8MPa (8 бар).

3, разместить хорошую пустая бутылка, закрытьгфу-227eaпереключатель, закрыть азота высокого давления переключатель, откройте выключатель вакуумный насос, начать вакуумный насос для вакуума.

4, когда вакуумной откачки завершена, закройте вакуумный насос реле давления, закрыть разгрузочный клапан, откройте игольчатый клапан высокого давления и низкого давления источник газа клапан, заполнения насоса начинается, наблюдения за изменением вес электронные весы; (установленного давления достигается автоматически прекратить работу), закройте переключатель HFC-227ea/FM200/Гептафторпропан.

5, после завершения наполнения Гфу-227ea, открыть клапан азота, наблюдать клапан до манометр (стандарт давления таблица), через редукционный клапан для требуемого давления (редукционный клапан после точность давления дисплей) путем добавления азота наполнения бутылки;

6, после завершения операции, закрыть высокого давления клапан, ручной клапан и клапан азота;

примечание: вакуум для 180 литровая бутылка занимает около 4 минут, заполнение время занимает около 10 минут
