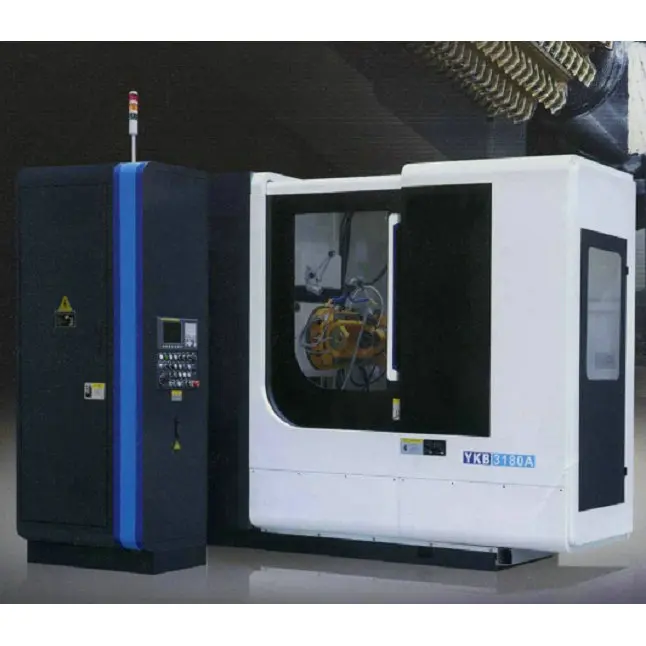

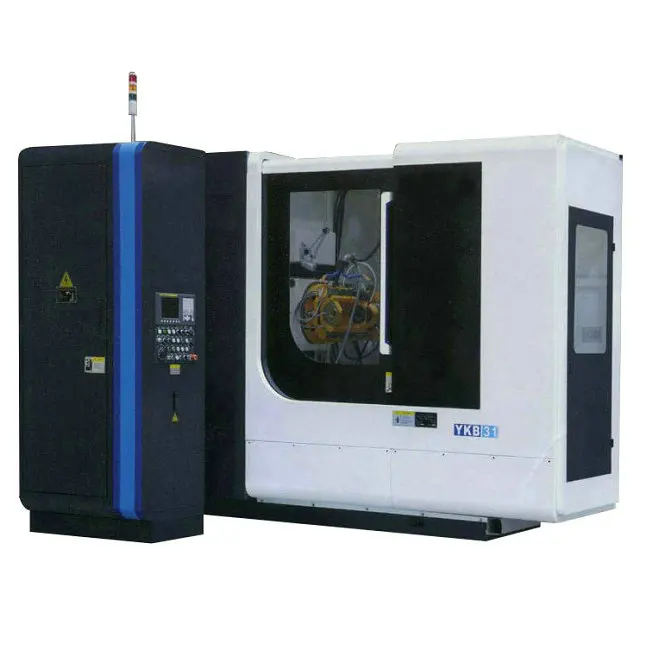

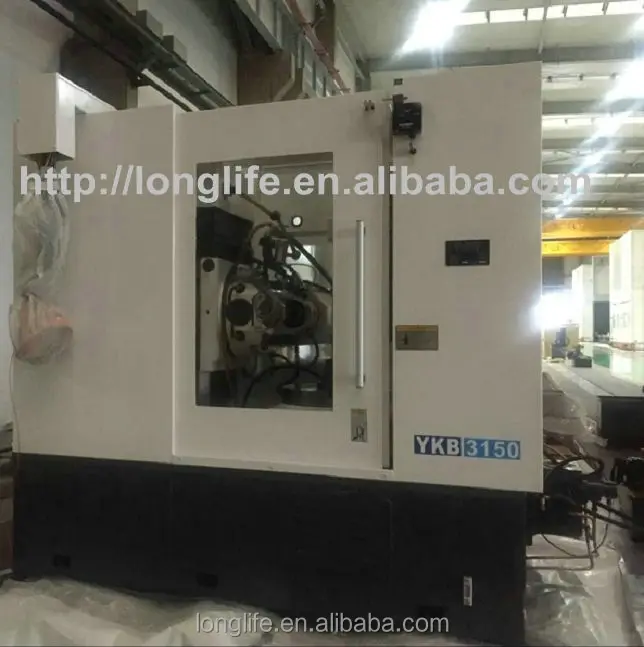

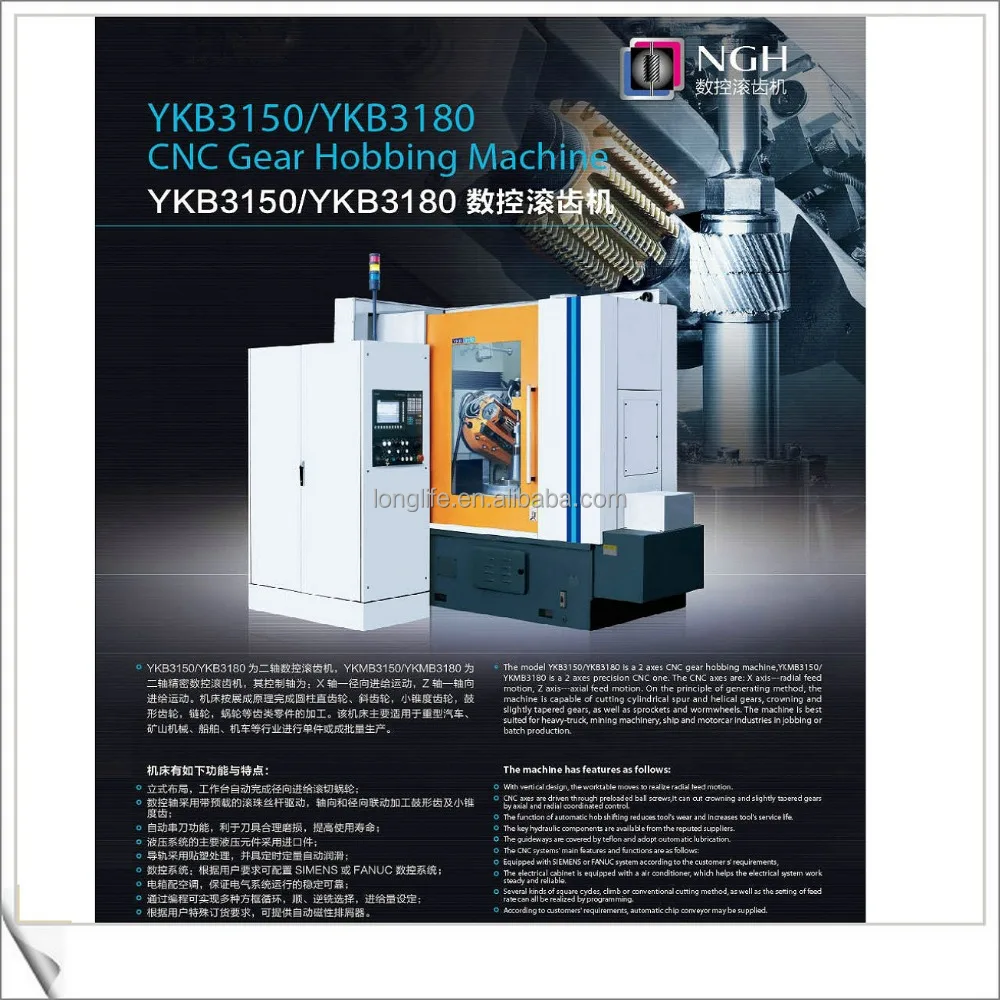

YKB3150 представляет собой 2 оси Зубофрезерный станок с ЧПУ.
Оси ЧПУ:
Ось X-Радиальное движение подачи,
Ось Z-осевое подающее движение.
По принципу генерирования машина способна резать цилиндрические шпоры и спиральные шестерни, Коронные и слегка конические шестерни, а также звездочки и Червячные колеса.
Машина лучше всего подходит для тяжеловесных, горнодобывающих машин, кораблей и автомашин в производстве пробежек или партий.
Стандарт CE и сертификат CE;
Основные технические данные
Технические характеристики yk3150 фрезерного станка с ЧПУ
Блок
Параметр
Макс. Диаметр заготовки.
(С/без работы)
Мм
550
Макс. Модуль
Мм
8/6
Макс. Рабочая поверхность скорости
Оборот в минуту (r/min)
10/8
Скорость вращения шпинделя/шаги инструментов
Оборот в минуту (r/min)
40 ~ 250/9
Расстояние от оси варочной панели до рабочей поверхности
Мм
235 ~ 535
Расстояние между варочной панелью и рабочим столом
Мм
Туфли на танкетке, размеры 30-330
Расстояние между концом хвостового штока подшипникового отверстия хвостового штока и рабочей поверхностью
Мм
380 ~ 630
Макс. Поворотный угол головки варочной панели
± 45 °
Макс. Ось хода варочной панели
Мм
70
Макс. Размеры варочной поверхности диаметр × Длина рабочего стола диаметр, × диаметр отверстия.
Мм
140 × 140
Рабочий стол dia. ×Диаметр отверстия.
Мм
510 × 80
Т-образные отделения рабочего стола (№ × spcs)
6 × M12
Общая мощность/Мощность главного двигателя
КВА/кВт
17/5
Размеры корпуса (основная машина)
Мм
2640 × 1970 × 2160
Размеры корпуса (электрический шкаф)
Мм
2930 × 1890 × 2730
Нет. Случаев
2 случая в общей сложности
Вес нетто/вес брутто
Кг
4600/5600
Бесплатная Std аксессуары
S.n
Название
Обратите внимание
1
Главная машина
1 комплект
2
Варочная панель в сборе Ø 27 и Ø32
Один комплект/каждая
3
Переключения передач
Полный набор
4
Инструменты для установки и установки
1 комплект
5
Документы на английском языке
1 комплект
Дополнительные аксессуары
Пожалуйста, отправьте мне запрос на аксессуары optioanl и другую дополнительную информацию о таких станках для фрезерования зубчатых передач с ЧПУ.
1. Для удаления стружки
2. 4/5/6 оси под управлением CNC
3. Приспособления;
4. Фрезерные резцы;
